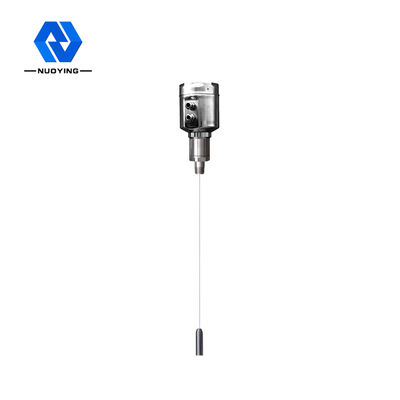

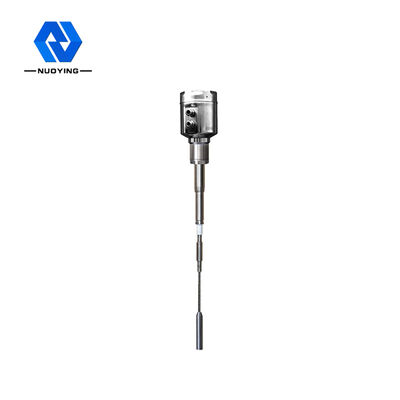

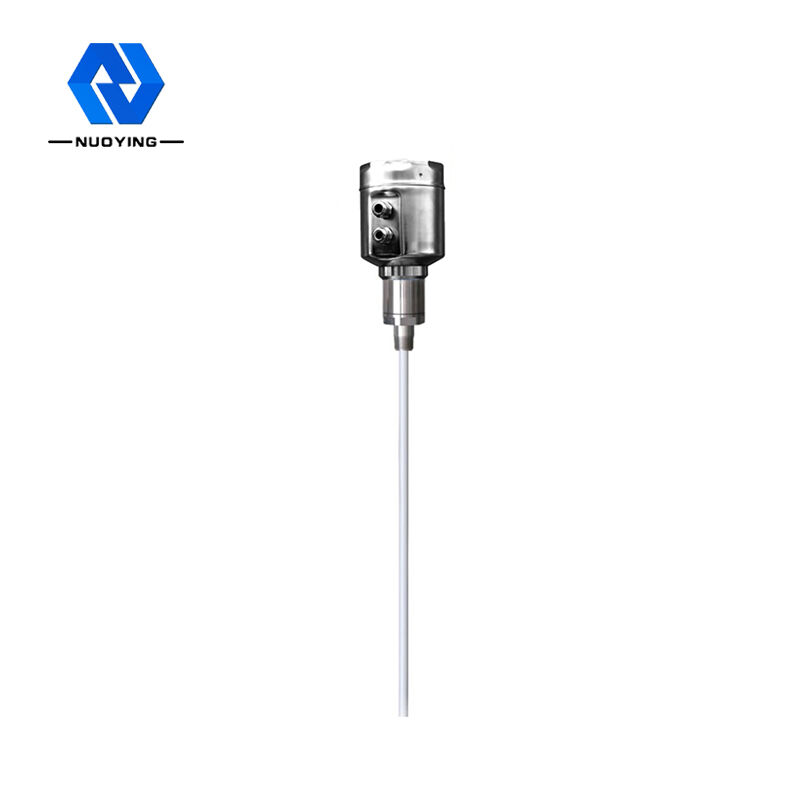

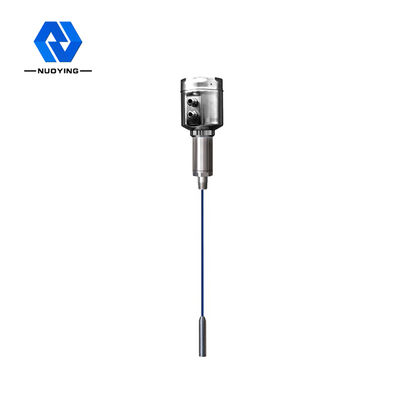

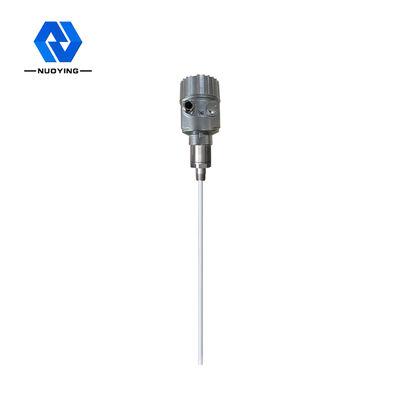

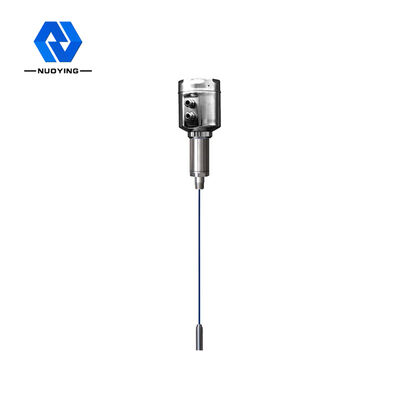

24 VCC NYSP - Transmetteur de niveau d'admission M16 RF isolé Rod PTFE dur

Émetteur de niveau d'admission de fréquence RF NYSP-M16 PTFE 24 VDC

NYSP-M16 Principe de fonctionnement de l'émetteur de niveau d'admission RF

La technologie de mesure de la conductivité RF est une technologie de mesure de niveau avec des avantages uniques.la technique de conductivité RF intègre un circuit de bouclier du conducteur et un circuit de chopper dans l'unité électronique, de sorte que l'impédance et la résistance de capacité peuvent être mesurées séparément. L'impédance et la réactivité de tout pendentif sont calculées par les lois de la physique pour être égales en grandeur,donc l'effet du pendentif peut être mesuré et éliminé de la sortie totale par déplacement de phase du circuit de l'oscillateur.

La sonde du liquimètre de conductivité radiofréquence est installée dans le réservoir de stockage.et le changement de signal de radiofréquence causé par le changement de niveau du liquide est obtenu par la sonde.L'extrémité de la sonde avec le bouclier d'entraînement empêche le courant RF de former une boucle à travers le matériau suspendu, assurant ainsi la précision de la mesure.

Paramètres techniques de l'émetteur de niveau d'admission RF NYSP-M16

Caractéristique de conception de l'émetteur de niveau d'admission RF NYSP-M16

1Matériau anti-accrochage: la conception unique du circuit de protection de l'entraînement améliore les performances du matériau anti-accrochage.

2. Plage d'alimentation: plage de fonctionnement de l'alimentation: 13 ~ 35VDC.

3. Adaptabilité: température de procédé de la sonde: -100 °C ~ 800 °C; pas de mesure de zone morte, peut être utilisé dans les occasions de mesure horizontale de plus de dix centimètres ou même quelques centimètres,avec une large plage de mesure; la portée maximale de mesure est de plusieurs centaines de mètres, voire de plusieurs centaines de mètres; la mesure de l'interface de matériau visqueux est le grand avantage de l'instrument.

4Stabilité: la sortie est stable et fiable et résiste à l'influence des cendres volantes, du blanchiment, de la vapeur d'eau, de la cristallisation et de la cire.

5. sans entretien: pas de déplacement, pas de pièces faciles à porter, pas besoin de nettoyage fréquent, d'entretien, de mise en service.

NYSP-M16 Émetteur RF de niveau d'admission Champ d'application

1- Aliments: plants de jus, plantes laitières, réservoirs de stockage de pâte de tomate, réservoirs de stockage de brasserie, etc.
2- Produits pharmaceutiques: réservoirs de stockage médium, séparateurs, réservoirs de fermentation, etc.
3- traitement de l'eau: réservoirs, citernes, réservoirs de traitement de l'eau, étangs de dépôt, puits profonds, réseaux d'eau potable, etc.

4Autres: protection de l'environnement, champs pétroliers, métallurgie, construction navale et autres industries.
