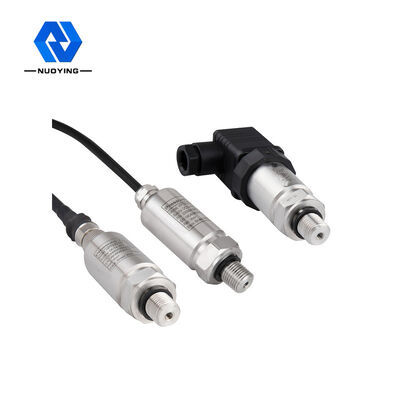

Capteur de pression de silicium diffusé par centrale électrique, anti-parasitage résistant à la Corrosion

Sortie stable haute sensibilitéTransmetteur de pression NP93420SsérieHaute résolutionPressionMesuresApplications

Transmetteur de pression antidéflagrant série NP93420, étanchéité fiable, principe de fonctionnement de la série anticorrosion

Le capteur de pression en silicium diffusé série NP93420 est une nouvelle génération de capteurs de force produits en utilisant des puces importées, une conception structurelle soignée, un traitement et un assemblage du signal et des tests en stricte conformité avec les normes nationales. Cette série de produits a une sortie stable, une sensibilité et une précision élevées, de bonnes caractéristiques de température et une forte capacité anti-interférence.

La série NP93420 utilise l'effet piézorésistif des semi-conducteurs et la technologie de micro-usinage pour créer un pont de Wheatstone avec photolithographie, diffusion et autres processus semi-conducteurs sur des produits spécifiques d'une seule plaquette de silicium afin de former un diaphragme sensible. Lorsqu'il est soumis à une force externe, il changera légèrement et la résistivité changera, de sorte que la résistance des bras de pont changera (une paire devient plus grande et une paire devient plus petite). Après compensation de température par ordinateur, réglage de la résistance laser. Le transmetteur de pression avec signal de sortie standard est produit par amplification de signal et d'autres moyens de traitement et par un assemblage, une détection, un calibrage et d'autres processus stricts.

Transmetteur de pression NP93420SsérieCaractéristique de conception

◎ La sortie est stable, la sensibilité est élevée et l'influence des interférences, du bruit et d'autres facteurs est relativement faible. Le coût correspondant du circuit amplificateur est réduit et la résolution est considérablement améliorée.

◎ Le circuit intégré spécial V/I comporte peu de composants périphériques, une fiabilité élevée, une maintenance simple et facile, un petit volume, un poids léger et une installation et un débogage extrêmement pratiques.

◎ Coque moulée sous pression en alliage d'aluminium, isolation à trois extrémités, couche protectrice de pulvérisation de plastique statique, solide et durable.

Transmission de signal à deux fils DC 4-20 mA, avec une forte capacité anti-interférence et une longue distance de transmission.

La LED, l'écran LCD et le pointeur sont trois types de têtes indicatrices, très pratiques pour la lecture sur le terrain. Il peut être utilisé pour mesurer des milieux visqueux, cristallins et corrosifs.

◎ Le transmetteur de pression en silicium à diffusion est utilisé dans des champs dangereux et explosifs. Le produit se caractérise par un faible courant, une basse tension, une faible consommation d'énergie, etc.

◎ Produits antidéflagrants sûrs avec certificats antidéflagrants.

◎ Le matériau en acier inoxydable et la structure de protection spéciale, ainsi qu'une série de mesures de protection telles que la protection contre la foudre, la protection anti-interférence, les surtensions et les surintensités du circuit d'amplification, ont amélioré la capacité d'étanchéité fiable, anti-corrosion et anti-environnement de travail difficile, ce qui est parfaitement adapté aux besoins de mesure et de contrôle sur le terrain industriel général.

Transmetteur de pression NP93420Ssérie Paramètre technique

※ Remarques : les produits peuvent être personnalisés et conçus selon les exigences spécifiques

Transmetteur de pression NP93420Ssérie Produit Applications

★ Industrie pétrolière/pétrochimique/chimique : il est associé à un dispositif d'étranglement pour fournir une mesure et un contrôle précis du débit. Il peut mesurer la pression et le niveau de liquide des canalisations et des réservoirs de stockage.

★ Energie électrique/gaz de ville/autres entreprises : lieux nécessitant une grande stabilité et une mesure de haute précision.

★ Fabrication de pâtes et papiers : Il est utilisé dans les endroits où la résistance chimique et la résistance à la corrosion sont requises.

★ Acier/métaux non ferreux/céramique : utilisé dans les endroits où une grande stabilité et une haute précision sont requises pour la mesure de la pression du four.

★ Machines/construction navale : il est utilisé dans des endroits où une mesure stable est requise sous un contrôle strict (température, humidité, etc.) et des conditions de haute précision.
