Détails sur le produit:
|
| Application typique: | Liquide, la poussière, particules solides | Materia d'antenne: | Câble flexible, PTFE, 304 (facultatifs) |
|---|---|---|---|
| Chaîne de mesure: | 30m | Alimentation d'énergie: | 24VDC (deux lignes, quatre lignes) |
| La température moyenne: | -40~+130℃, - 40~+250℃ | Pression de processus: | -0.1~4.0MPa |
| Connexion de processus: | Fil, bride (facultative) | Sortie de signal: | 4… 20mA/HART/RS485/Modbus… |
| Surligner: | Émetteur de niveau 30m de radar guidé par contact,Émetteur de niveau de radar de vague guidée de la poussière,Capteur de niveau guidé liquide de radar |
||

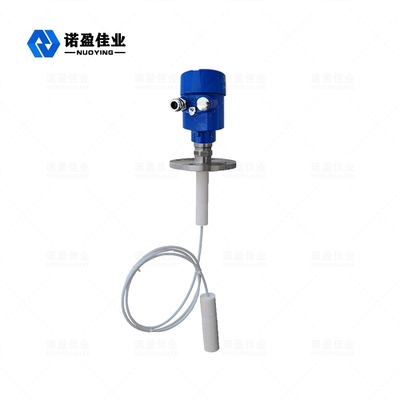

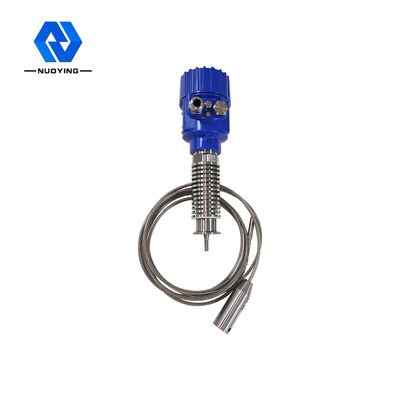

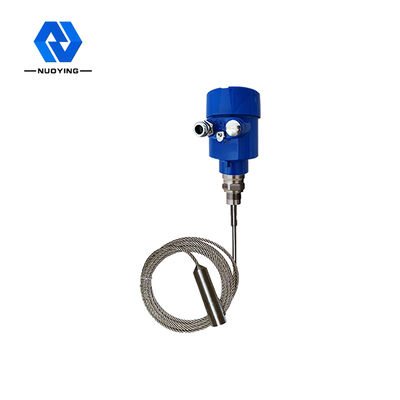

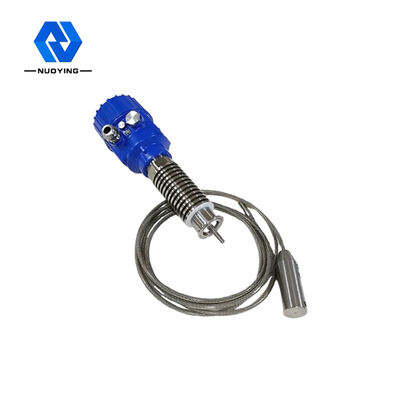

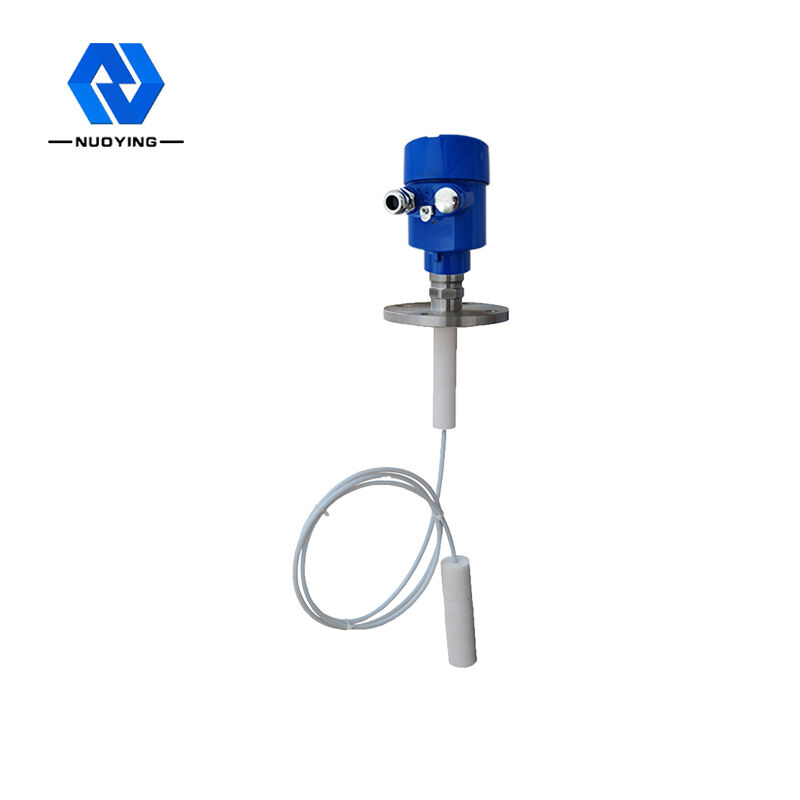

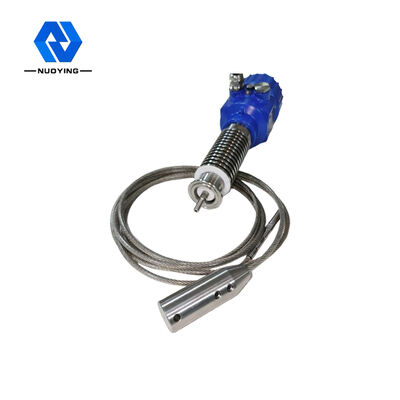

Le contact chaud NYRD701 de la vente 30m a guidé l'émetteur de niveau de radar
NYRD701 a guidé le principe de fonctionnement de niveau d'émetteur de radar
L'impulsion à haute fréquence de micro-onde envoyée par les propagations de radar de vague guidée le long du composant de détection (câble en acier ou tige en acier). En rencontrant le milieu mesuré, il cause la réflexion due au changement soudain de la constante diélectrique, et la partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Entrée :
Le radar de vague guidée est un instrument de mesure basé sur le principe du voyage de temps. L'onde de radar fonctionne à la vitesse de la lumière, et le temps de fonctionnement peut être converti en signal de niveau matériel par les composants électroniques. La sonde envoie l'impulsion à haute fréquence et les propagations le long de la sonde de câble ou de tige. Quand l'impulsion rencontre la surface du matériau, on le reflète de retour et est reçu par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau matériel.
Le signal reflété est transmis au circuit électronique de l'instrument le long de la sonde de câble ou de tige. Le microprocesseur traite le signal et identifie l'écho produit par l'impulsion de micro-onde sur la surface du matériau. La reconnaissance de signal correcte d'écho est accomplie par le logiciel d'impulsion.
La distance D de la surface du matériau est proportionnelle au voyage T de temps d'impulsion :
D=C×T/2 (C est la vitesse de la lumière).
Puisque la distance E du réservoir vide est connue, le niveau matériel L est :
L=E-D
Sortie :
Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie 4-20mA.
NYRD701 a guidé la caractéristique de conception de niveau d'émetteur de radar
le mètre de niveau du radar 1.The intelligent adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. Mesure de contact, exactitude élevée de mesure, une mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par la température externe telle que la température et l'adhérence moyennes.
2. un grand choix de modes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des mètres de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme la haute température, la haute pression et les bas médias de constante diélectrique.
le mode de fonctionnement de l'impulsion 3.With, le produit a extrêmement - basse puissance d'émission et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.
NYRD701 a guidé des paramètres techniques d'émetteur de niveau de radar
| Application typique | Liquide, la poussière, particules solides |
| Matériel d'antenne | Câble flexible, PTFE, 304 (facultatifs) |
| Chaîne de mesure | 30m |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Alimentation d'énergie | 24VDC (deux lignes, quatre lignes) |
| La température moyenne | -40~+130℃, - 40~+250℃ |
| Pression de processus | -0.1~4.0MPa |
| Connexion de processus | Fil, bride (facultative) |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Note : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs.
NYRD701 a guidé le champ de niveau d'application d'émetteur de radar
usines 1.Power : Réservoirs, pompes de silo, poches de vapeur, stockage de cendre, réservoirs de stockage de pétrole, etc.
2.Oilfield : Réservoirs bruts de stockage d'huile, réservoirs de raffinage de stockage d'huile, séparateurs triphasés, bassins de décantation, réservoirs d'eaux d'égout, réservoirs de boue de forage, etc.
3.Chemical : Tour de distillation de pétrole brut, silo de matière première, silo intermédiaire, réservoir de réaction, réservoir d'ammoniaque, cuve de stockage d'asphalte, etc.
4.Metallurgy : Silos de matière première, silos matériels auxiliaires, réservoirs de tampon de cellule électrolytique, etc.
ressources 5.Water : Canaux, réservoirs, irrigation de terres cultivables, surveillance de niveau d'eau de rivière, avertissement de crue subite, inondation urbaine, etc.
6.Foodstuffs : Usine de jus, usine de lait, cuve de stockage de sucre brut, cuve de stockage de sauce tomate, cuve de stockage de brasserie, etc.
7.Pharmaceuticals : Cuves de stockage, séparateurs, cuves de fermentation, etc. pharmaceutiques chinois.
traitement 8.Water : Réservoirs, puisards, réservoirs de traitement de l'eau, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.
9.Paper : Silo de matière première, tour de stockage, tambour sécheur, silo chimique de stockage de matériels, etc.
10.Other : Carrière, mine de charbon, protection de l'environnement, construction navale et d'autres industries.
