Détails sur le produit:
|
| Modèle de produit: | NYSP-M19 | Matériel d'antenne: | PTFE, 304 316 |
|---|---|---|---|
| Exactitude de mesure: | 0.05%~0.1% F.S | Chaîne de mesure: | 3m, 20m |
| Sortie de signal: | 4-20mA/HART/RS485/Modbus… | Catégorie de protection: | IP65, IP67, IP 68 (facultatif) |
| Pression de processus: | Pression de processus | Catégorie anti-déflagrante: | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
| Mettre en évidence: | Anti émetteur de niveau d'accès de la corrosion rf,Type capteur de niveau d'accès d'affichage numérique,émetteur de niveau d'accès de 20mA rf |
||
affichage numérique anti-corrosif d'indicateur de niveau de mètre du niveau 4-20mA
Mètre Descriotion de niveau d'accès de radiofréquence

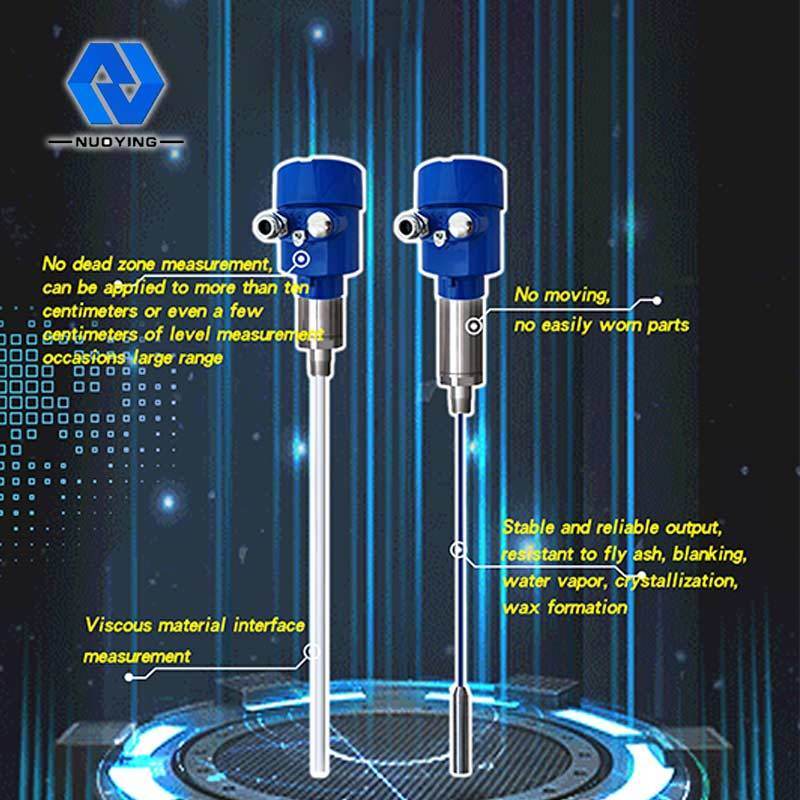

Le mètre de niveau d'accès de radiofréquence est un produit de niveau continu de mesure basé sur le principe de l'accès de radiofréquence. Le produit a les avantages de la sensibilité de forte stabilité et élevée et de l'application large. Comparé au mètre de niveau capacitif traditionnel, il adopte la conception modulaire, qui peut réaliser l'arrangement simple et commode d'instrument. Une fois que l'arrangement est accompli, il peut être employé normalement et exempt d'entretien pour la vie. Il permet à des utilisateurs de comprendre intuitivement l'opération de l'équipement et de l'affaire avec les problèmes à temps. Il est également sûr et fiable dans des occasions industrielles complexes.
Principe de fonctionnement de mètre de niveau d'accès de radiofréquence
La technologie de mesure d'accès de radiofréquence est une technologie de niveau de mesure avec des avantages uniques. Bien que le concept soit très semblable à la technologie capacitive générale de mesure, la technologie d'accès de rf ajoute un circuit de Conduire-bouclier et un circuit de couperet dans l'unité électronique, ainsi elle peut réaliser la mesure indépendante de l'impédance et de la réactance capacitive. Elle peut être calculée par les lois de la physique qui l'importance de l'impédance et de la réactance capacitive de n'importe quel matériel accrochant est égale, ainsi on peut être mesuré et éliminé l'effet provoqué par le matériel accrochant à partir de toute la sortie par le déphasage du circuit d'oscillation.

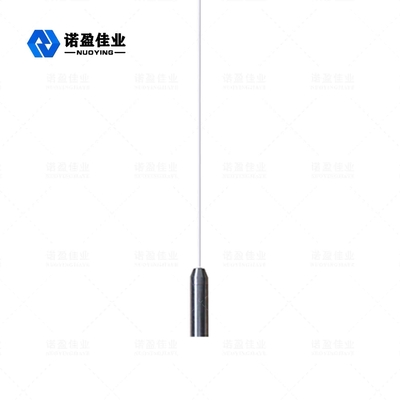

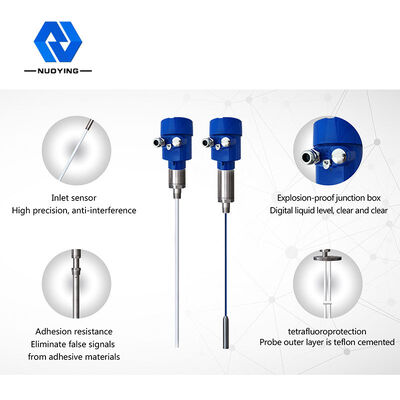

La sonde du mètre de niveau d'accès de radiofréquence est installée dans la cuve de stockage, et le changement du signal de radiofréquence provoqué par le changement du niveau matériel est obtenu par la sonde. L'extrémité de Conduire-bouclier de la sonde peut empêcher le courant de rf de former une boucle par le matériel accrochant, qui assure l'exactitude de la mesure d'instrument.
Paramètre de mètre de niveau d'accès de radiofréquence
| Application typique | Liquide (corrosion, conductivité, basse constante diélectrique, agitation, interface, retrait électrique, puits visqueux et profond, gamme étendue, etc.) |
| La poussière (conductrice, poudre d'isolation, etc.) | |
| Solide (conducteur, isolation, solide isolant à très haute température, etc.) | |
| Modèle de produit | NYSP-M16, NYSP-M17, NYSP-M18, NYSP-M19, NYSP-M20, NYSP-M21, NYSP-M22, NYSP-M23, NYSP-M24 |

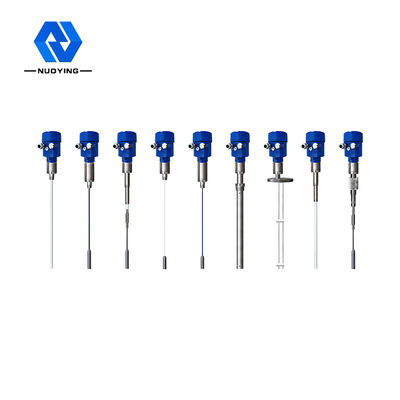

| Forme d'antenne | Câbles flexibles, câbles flexibles isolés, câbles flexibles non-isolés, tiges rigides, tiges rigides isolées, tiges rigides isolées aux deux extrémités, tiges rigides cylindrique |
| Matériel d'antenne | PTFE, 304 316 |
| Chaîne de mesure | 3m, 20m (profondément le puits peut mesurer des centaines de mètres, peut être adapté aux besoins du client) |
| Exactitude de mesure | 0.05%~0.1% F.S |
| Alimentation d'énergie | 24VDC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus |
- 40 | + 130 ℃, -100 | + ℃ 200, - 40 | + ℃ 260, -50 | + ℃ 500 |
| Pression de processus | - 0,1 | 1.6Mpa, - 0. 1 | 4.0MPa, - 0. 1 | 6.3MPa |
| Connexion de processus | Fil, bride, (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP65, IP67, IP 68 (facultatif) |
| Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
