Détails sur le produit:
|
Les produits modèlent: | NYRD704 | Type d'antenne: | Type de Rod ; Coaxial |
---|---|---|---|
Matériel d'antenne: | 304 316 (facultatif) | Échantillonnage d'écho: | 55 times/s |
Chaîne de mesure: | 6M | Exactitude de mesure: | ±1mm |
La température de processus: | -40~130℃ | Pression de processus: | -0.1~2.0MPa |
Surligner: | Mètre de radar de vague guidée,Mètre de niveau de radar coaxial,mètre de niveau de mesure de radar de 6m |

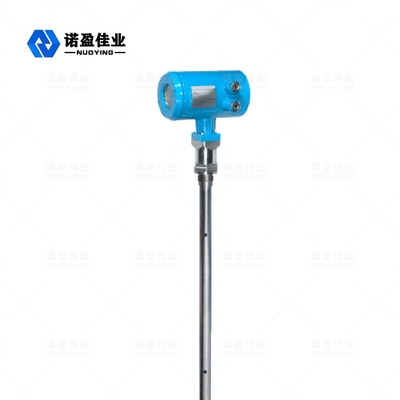

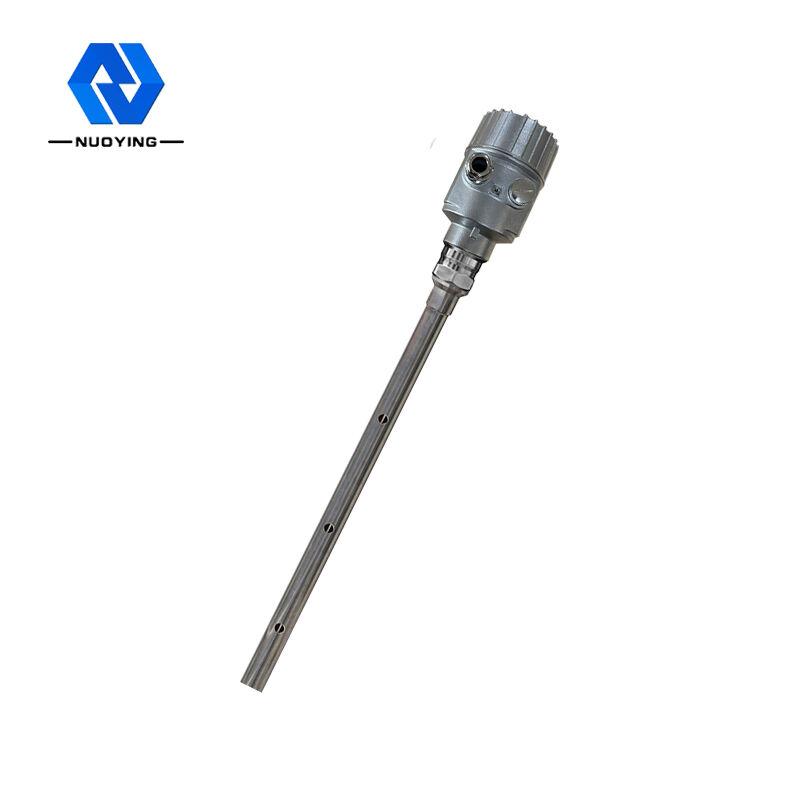

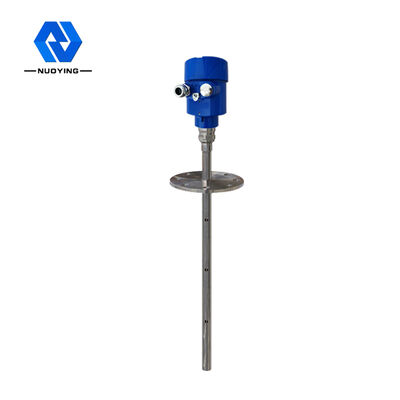

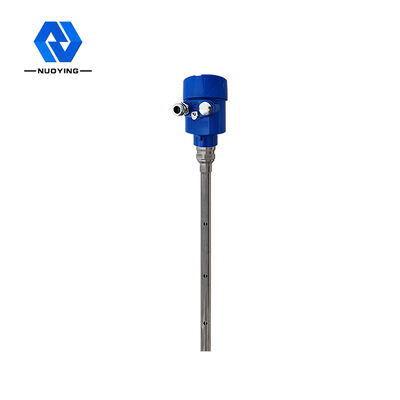

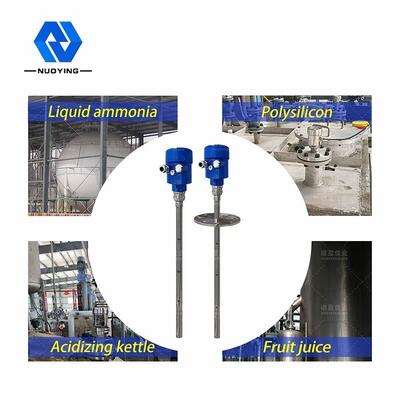

Le niveau coaxial de radar de vague guidée de NYRD704 1.8GHz dosent la chaîne de mesure bleue étendue de l'affaire 6m
Principe de fonctionnement de niveau de mètre de radar de vague guidée de NYRD704 1.8GHz
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Une partie de l'impulsion de mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée.
Paramètre technique de mètre de niveau de radar de vague guidée de NYRD704 1.8GHz
Application typique | Liquides, particulièrement ceux avec de basses constantes diélectriques |
Transmettez la fréquence | 1.8GHz |
Les produits modèlent | NYRD704 |
Type d'antenne | Type de Rod ; Coaxial |
Matériel d'antenne | 304 316 (facultatif) |
Échantillonnage d'écho | 55 times/s |
Chaîne de mesure | 6m |
Exactitude de mesure | ±1mm |
Alimentation d'énergie | 24VDC, 220VAC (facultatifs) |
Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
La température de processus | -40~130℃ |
Pression de processus | -0.1~2.0MPa |
Connexion de procédure | Bride, bande de roulement (facultative) |
Niveau de protection | IP67 |
Catégorie anti-déflagrante | Exia II CT6 GA |
Note : Des produits peuvent être adaptés aux besoins du client selon la condition spécifique des utilisateurs !

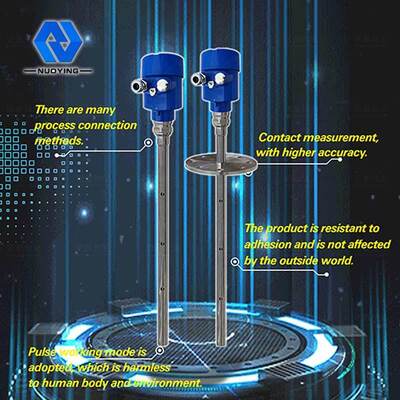

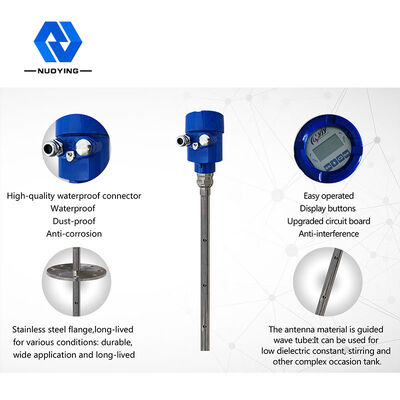

Caractéristiques de conception de niveau de mètre de radar de vague guidée de NYRD704 1.8GHz
1. Utilisant le mode fonctionnant d'impulsion, le produit a extrêmement - la basse puissance d'émission, et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.
2. Un grand choix de méthodes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des indicateurs de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme : milieu à hautes températures, à haute pression et bas de constante diélectrique.
3. Le mètre de niveau de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et Echo Discovery unique font écho la technologie transformatrice, la mesure de contact, l'exactitude élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
Guide d'installation de niveau de mètre de radar de vague guidée de NYRD704 1.8GHz
Le guide d'installation suivant convient à celui des sondes de câble et de tige pour la mesure des particules et du liquide solides. La sonde tubulaire coaxiale est appliquée seulement à l'objet liquide.
Position d'installation de niveau de mètre de radar de vague guidée de NYRD704 1.8GHz
Essayez de rester à partir du débouché et de l'admission.
Le mètre ne devrait pas toucher le mur interne de réservoir pour des réservoirs en métal et des réservoirs en plastique. Si c'est un réservoir en métal, le mètre de niveau matériel ne devrait pas être installé au centre du réservoir.
On lui propose d'installer à 1/4 du diamètre de silo.
Les sondes des types de câble ou de tige devraient garder une distance à partir du mur de réservoir pas moins de 30cm.
Le fond de sonde devrait être environ 30mm au fond de réservoir.
La sonde devrait garder une distance pas moins de 200mm des obstacles dans le réservoir.
Le capteur peut être installé au centre du dessus de réservoir, si le fond du conteneur est un cône, ainsi la mesure peut être prise au fond de réservoir.
