Détails sur le produit:
|
| Chaîne de mesure: | 0.05-150m | Alimentation d'énergie: | 24VDC, 220VAC |
|---|---|---|---|
| Sortie de signal: | 4… 20mA/HART/RS485/Modbus… | Pression de processus: | -0.1~2.0MPa |
| Connexion de processus: | Fil, parenthèse, bride, bride sanitaire (facultative) | La température de processus: | -40~+130℃, - 40~+260℃ (≥260℃ peut être adapté aux besoins du client) |
| Application typique: | Occasions avec des conditions de traitement complexes ; Haute précision et mesure de niveau sanitair | ||
| Mettre en évidence: | Mètre de niveau de radar liquide de haute précision,émetteur de niveau du radar 20mA,transmetteur de pression 80GHz liquide |
||

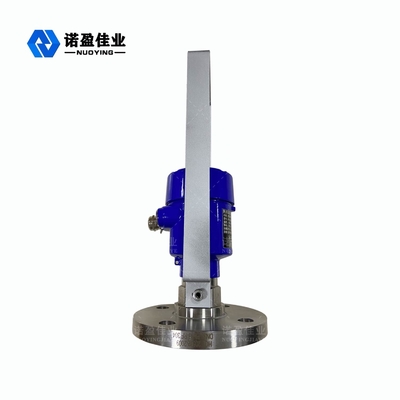

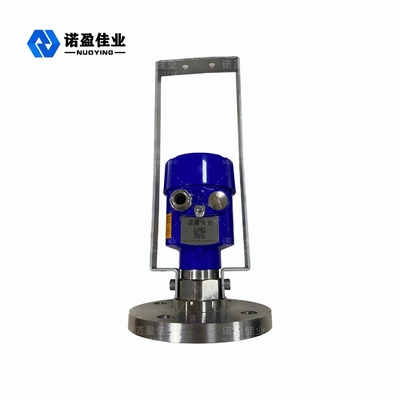

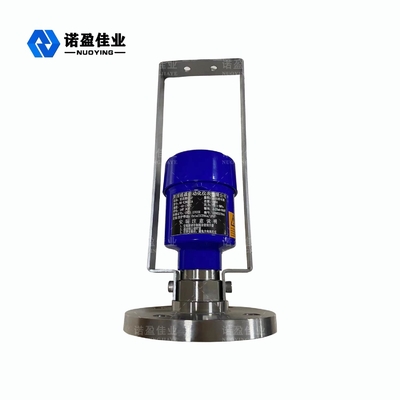

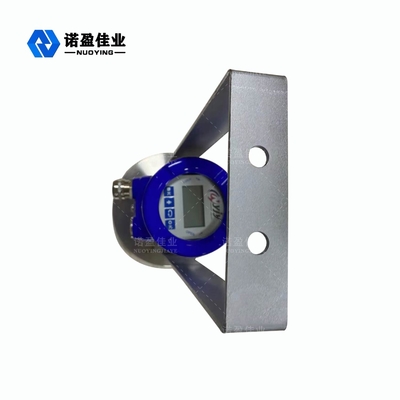

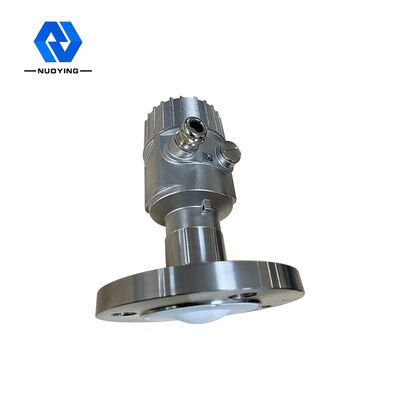

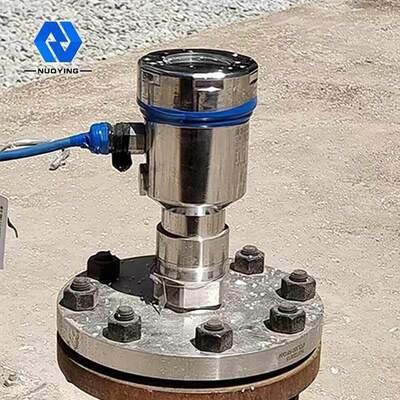

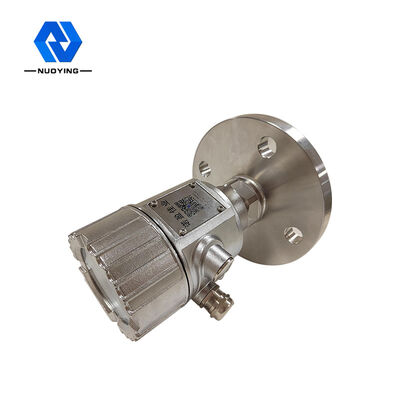

Mètre de niveau 80GHz NYRD900 4 de radar liquide de haute précision - 20mA
principe de fonctionnement de niveau de mètre de radar de 80GHz NYRD900
Onde électromagnétique d'onde millimétrique : L'onde électromagnétique dans le domaine de fréquence de 30-300 gigahertz (longueur d'onde 1-10mm) s'appelle habituellement l'onde millimétrique, il est située dans la gamme de longueurs d'onde de recouvrement de la micro-onde et de la vague infrarouge lointaine, ainsi elle a les caractéristiques de deux genres de spectre. La bande de gigahertz 76-81 est la moins région jusqu'à présent comprise et appliquée.
Le produit de radar de NYRD900 FMCW (également connu sous le nom de radar de centimètre-vague), dû à la bande d'onde millimétrique avec une plus haute fréquence que le radar de bande de ku est adopté, dans la détection à distance de cible, fumée forte et environnement de la poussière, il a l'application importante dans la représentation à distance et la représentation multispectrale. Et il peut détecter de plus petites cibles et réaliser un positionnement plus précis que le radar à micro-ondes, avec une sécurité plus de haute résolution et plus forte.
caractéristique de conception de niveau de mètre de radar de 80GHz NYRD900
représentation 1.Good passagère : Basé sur la puce auto-développée de l'onde millimétrique de COMS rf. C'est recherche et développement indépendante, et a le logiciel indépendant, puce indépendante.
angle de faisceau 2.Small, petite taille d'antenne et installation facile : plus l'angle de faisceau est petit, plus l'influence sur le projet mesuré est petite, qui améliore considérablement la fiabilité et l'exactitude de mesure.
énergie 3.Low : Non facile de détruire la substance à examiner.
gamme de mesure 4.Large et petit angle mort : Les bons résultats peuvent également être obtenus pour la petite mesure de boîte.
pénétration 5.Strong : Elle peut être employée pour détecter la structure interne du matériel.
paramètres techniques de mètre de niveau de radar de 80GHz NYRD900
| Application typique |
l'angle d'émission de l'onde électromagnétique 1.The est moins de 3 degrés, d'approprié pour la mesure étroite de tube de l'espace ou de guide d'ondes ; 2.Suitable pour les grands réservoirs (150m) et les petits réservoirs (petit angle mort) ; précision 3.High et mesure de niveau sanitaire élevée ; 4.Occasions avec les conditions de traitement complexes (se mélangeant, l'élément-four, l'échelle, le toit de flottement, la poussière forte, la vapeur forte, etc.) |
| Fréquence de transmission | 76Hz-81Hz, largeur 5GHz de fréquence de balayage de FM |

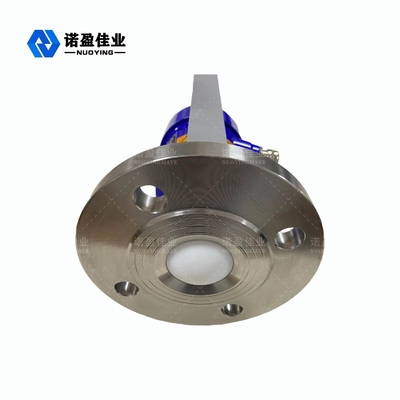

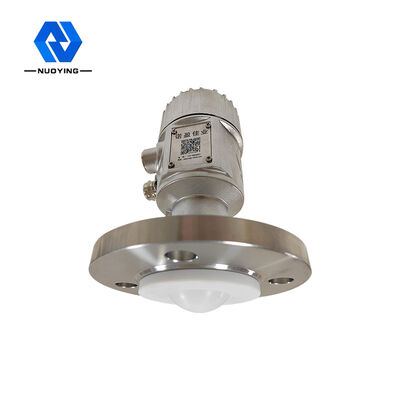

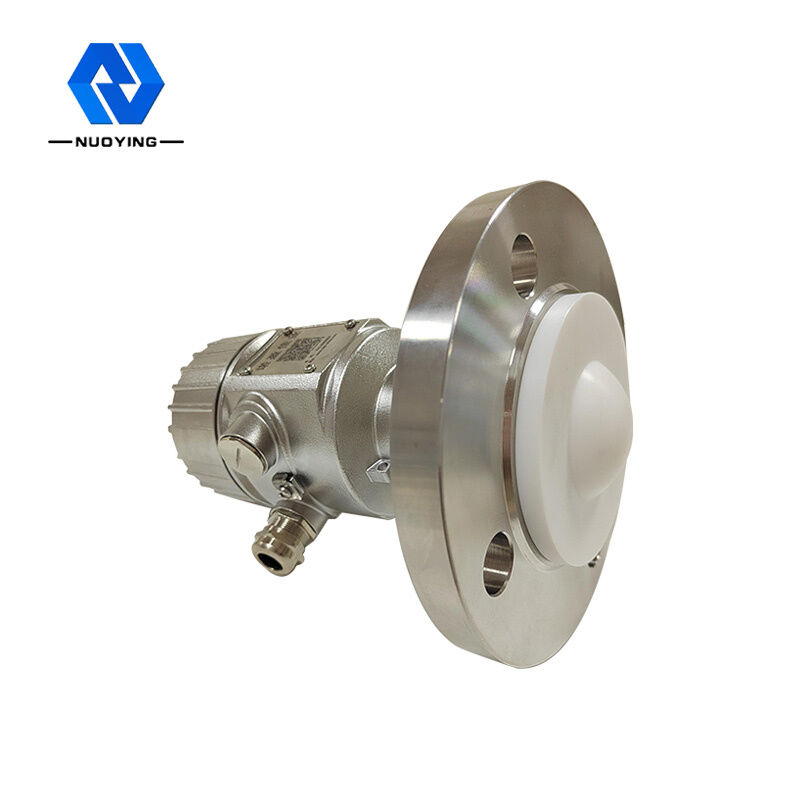

| Forme d'antenne | Antenne lenticulaire, antenne lenticulaire antiseptique |
| Matériel d'antenne | PTFE, 304+PTFE |
| Chaîne de mesure | 0.08-150m |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Alimentation d'énergie | 24VDC, 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃, - 40~+260℃ (≥260℃ peut être adapté aux besoins du client) |
| Pression de processus | -0.1~2.0MPa |
| Connexion de processus | Fil, parenthèse, bride, bride sanitaire (facultative) |
| Niveau de protection | IP65, IP67, IP68 (facultatifs) |
| Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctet |
Note : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs.
