| Nom De Marque: | Nuoying JIAYE |
| Numéro De Modèle: | NYCSUL-501 |
| Nombre De Pièces: | 1 |
| Prix: | $100 to $280 |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | infini |

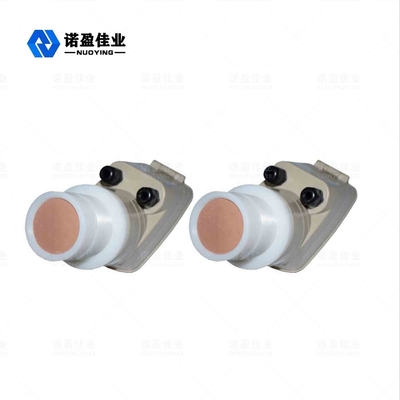

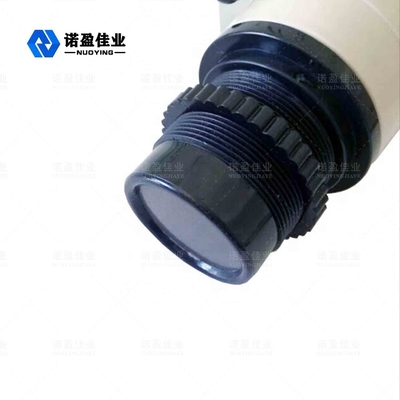

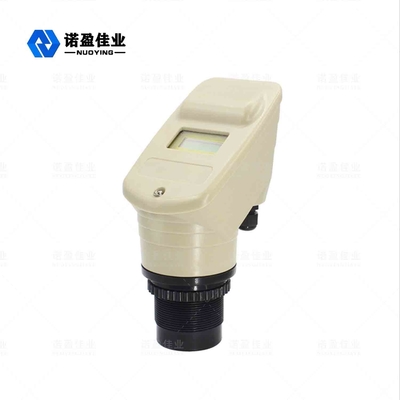

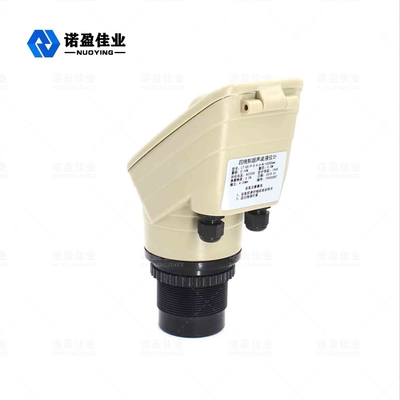

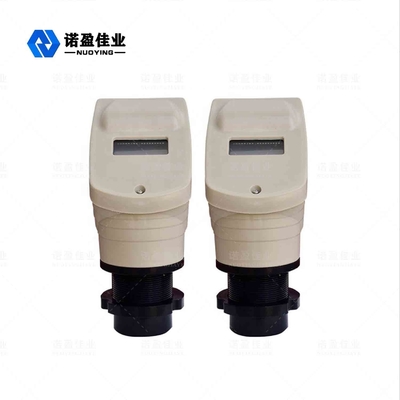

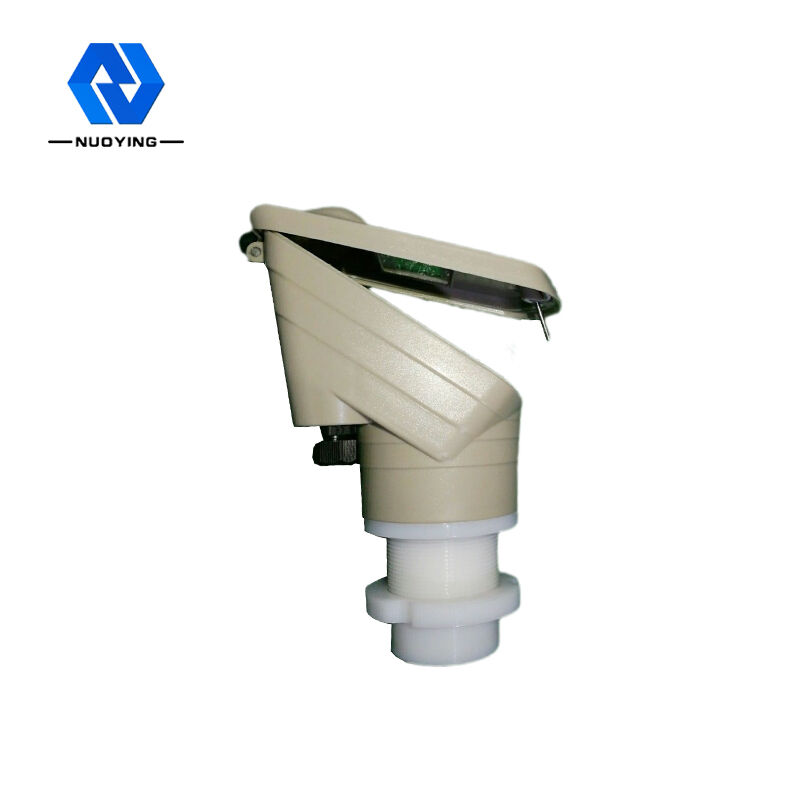

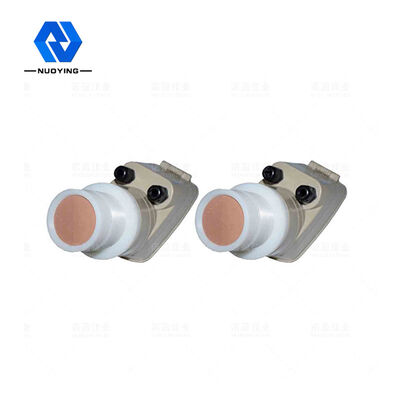

leNYCSULLa mesure de niveau à ultrasons est montée sur le dessus de la cuve.Sous le contrôle del'électroniqueunité,la sonde émet des ultrasonsimpulsion d'onde au milieu mesuré.Le sonl'onde est réfléchie par la surface du milieu, unpartie de l'écho de réflexionest reçu par lesonde et convertie en signal électrique.De l'émission de l'onde ultrasonore à lanouvel accueil,le temps est directement proportionnel à la distance de la sonde à la mesuremoyen.L'unité électroniquedétecte l'heure etcalcule la distance mesuréeselon la vitesse du son connue.Utiliser la soustraction pour obtenir la valeur demoyenposition.Il est largement utilisé dans les tuyaux ouverts, les réservoirs d'huile, les stations de pompage, les châteaux d'eau, les barrages, les ouverturescanal, différence entre les niveaux, etc.
| Nom du produit | Capteur de niveau à ultrasons |
| Plage de mesure | 20~30m(liquide);10~15m (solide) |
| Zone aveugle | 0.6~0.8m |
| Précision | 0,2 % de la plage de mesure complète (dans l'air) |
| Résolution d'affichage | 1cm |
| Sortie courant | 4~20mA |
| Résolution de sortie | 0,03 % de la plage de mesure complète |
| Charge de sortie | 0~600Ω |
| Sortie relais | contrôle des limites supérieure et inférieure |
| Spécification du relais | 5A 250VAC/30VDC |
| Jeu de paramètres | 3 boutons de détection |
| Température moyenne | -45°C~ 95°C |
| Période de détection | 1 S |
| Installation | bride ou support |
| Angle de faisceau des ondes acoustiques | 8°(3db) |
| Plage de pression | ±0.3MP |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Transmetteur de niveau à ultrasonsPrincipe de fonctionnement
L'indicateur de niveau à ultrasons est installé en haut du conteneur.Sous le contrôle de l'unité électronique, la sonde transmet un faisceau d'impulsions ultrasonores à l'objet sous le contrôle de l'unité électronique.L'onde acoustique est réfléchie par la surface de l'objet.Certains des échos réfléchis sont reçus par la sonde et convertis en signaux électriques.Selon la différence de temps entre la retransmission et la re-réception de l'onde ultrasonore et la vitesse connue du son, le changement de niveau de l'objet est déterminé.Le signal micro-onde est traité par un dispositif électronique, et finalement transformé en signal électrique lié au niveau de l'objet.
