Détails sur le produit:
|
| Applications: | Liquide conducteur, interface | Type de sonde: | Câbles flexibles isolés |
|---|---|---|---|
| Chaîne de mesure: | 0~30m | Connexion de processus: | Filet de vis, bride (facultative), |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~150℃ |
| Sortie de signal: | 4-20mA/HART (à deux fils/à quatre fils) | Alimentation d'énergie: | (13-35) volts continu |
| Mettre en évidence: | Transmetteur de niveau continu RF,transmetteur de niveau continu isolé flexible,transmetteur de niveau d'interface RF |
||

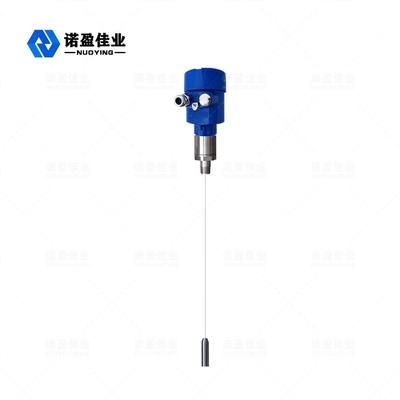

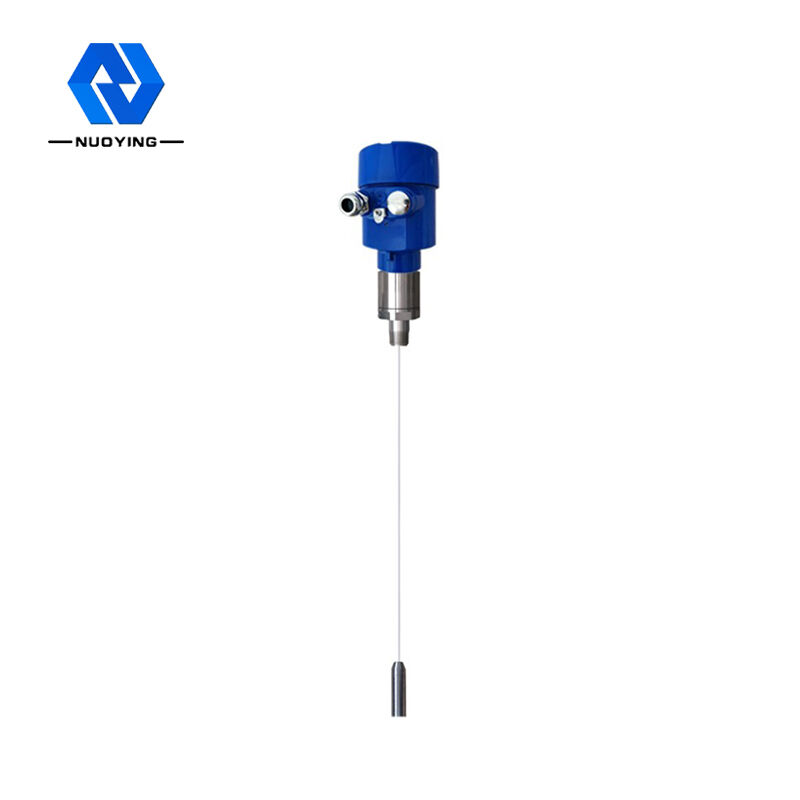

Compteur de niveau d'admission RF NYSP-Z19
Le compteur de niveau d'admission Rf est un compteur de niveau universel utilisé pour la mesure de niveau continue, le produit est utilisé dans les sites industriels et miniers, adapté à la plupart des applications, l'instrument est composé d'une unité de circuit, d'un ensemble de boîtier antidéflagrant et de type tige ou éléments de détection de type câble, les capteurs ont une variété de modèles disponibles, l'instrument peut être sélectionné dans son ensemble ou une installation séparée.
Niveau d'admission RF MètreParamètre technique
| Applications | Liquide conducteur, interface |

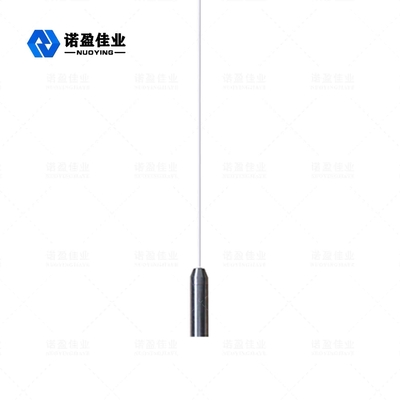

| Type de sonde | Câbles souples isolés |
| Plage de mesure | 0~6m |
| Température de processus | -40～150℃ |
| Température ambiante | -40 ℃ ~ + 70 ℃ |
| Température de stockage | -20 ℃ ~ + 65 ℃ |
| Pression de processus | -0.1~4.0MPa |
| Source de courant | (13-35)vCC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Connexion de processus | Filetage/bride (sélectif) |
| classe de protection | IP67 |
| Qualité antidéflagrante | ExiaⅡCT6 (sélectif) |
| Retard: | 0 ~ 30 s réglable |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Admission Rf Niveau Mètreen fonctionnement Principe
Indicateur de niveau de matériau capacitif traditionnel, avec le niveau montant, les sondes recouvertes de matériau, la valeur du circuit de capacité entre la sonde et le milieu (matériau conducteur) ou entre la sonde et la capacité de la paroi du tube (matériau isolant) augmente. En raison du changement de niveau Le déséquilibre a conduit à un pont de capacité, de sorte que le changement de valeur de capacité dépend de la constante diélectrique du matériau testé. Puis jusqu'à la détection du signal, l'amplification et enfin la sortie de signal correspondante. Compteur de niveau de matériau capacitif, cependant, il y a quelques inconvénients, en particulier lorsque la sonde est suspendue, affecteront sérieusement le résultat de la mesure.
La technologie de mesure d'admission de radiofréquence est la technologie de mesure de niveau qui présente des avantages uniques. Bien que le concept général de la technologie de mesure de capacité soit similaire, mais la technologie d'admission rf dans l'unité électronique a rejoint la conduite - boucliers et circuit de hachage, peut ainsi réaliser une mesure d'impédance et de réactance capacitive seul.Grâce au calcul des lois de la physique, tout matériau est égal à la taille de la réactance capacitive de l'impédance, de sorte que la suspension peut être mesurée et l'influence du circuit d'oscillation à déphasage, retirée de la sortie totale.
Capteur de niveau d'admission RF installé dans le chargement du réservoir, à travers le changement de niveau de la sonde causé par le changement du signal RF. Conduite - les boucliers de l'extrémité de la sonde peuvent empêcher le courant radiofréquence formé par la boucle suspendue, assurer la précision de la mesure de l'instrument.
La technologie d'admission RF des résultats de mesure de haute précision, et n'est pas affectée par la suspension de la sonde, est actuellement la technologie de mesure la plus largement utilisée. ultra courte portée à grande échelle, peut l'application normale, et peut être appliquée à différents types de matériaux.
