Détails sur le produit:
|
| Chaîne de mesure: | 30m | Type d'antenne: | type à hautes températures |
|---|---|---|---|
| matériel de cas: | boîtier en acier inoxydable | Connexion de processus: | Filet de vis, bride (facultative), |
| Fréquence: | 100MHZ-1.8GHZ | Température de fonctionnement: | -40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | -0.1-4MPa, -1~40BAR |
| Mettre en évidence: | émetteur de niveau de radar de la vague 22.5mA guidée,radar de capteur de niveau de l'eau 1.8GHz,type émetteur de la pression 1.8GHz de niveau |
||

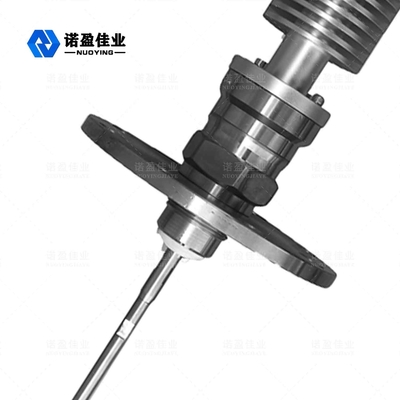

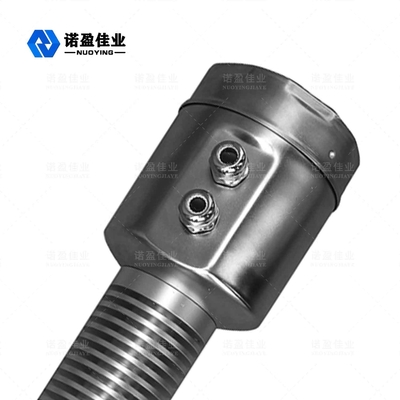

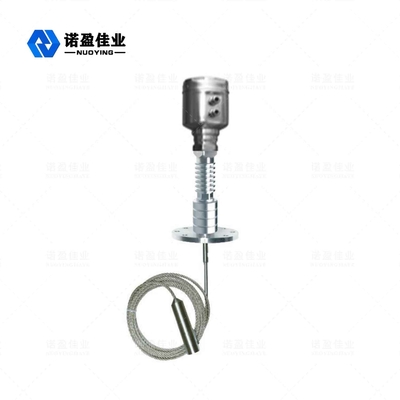

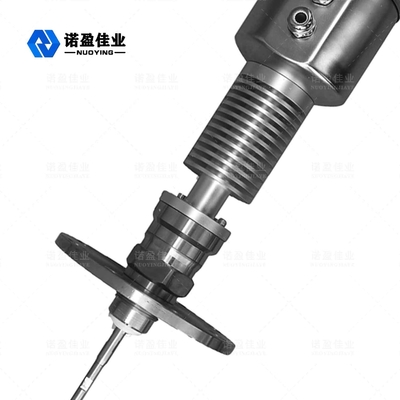

NYRD705 (acier inoxydable) Onde guidée 1,8 GHz Radar Niveau Mètre
NYRD705 acier inoxydable haute température et pression type 1.8GHz onde guidée radar niveau mètre transmetteur de niveau
Le transmetteur de niveau radar à ondes guidées est un transmetteur de niveau basé sur le principe de la réflexion dans le domaine temporel (TDR).L'impulsion électromagnétique de la jauge de niveau radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Une partie de l'impulsion du mesureur de niveau est réfléchie pour former un écho et revenir à l'émetteur d'impulsions le long du même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Paramètres |
Fréquence : 100 MHZ-1,8 GHZ Plage de mesure :-câble : 0-30 m ;tige, coaxiale : 0-6 m Répétabilité : ± 3mm Résolution : 1 mm Échantillonnage : écho 55 échantillons/s Vitesse de réponse : 0,2 s (selon l'utilisation réelle) Signal de courant de sortie : 4-20 mA Précision : <0,1 % |
| Interface de Communication | Protocole de communication HART |
| Connexion de processus |
G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 ~ 40 bars |
| Pouvoir |
Alimentation : 24VDC (± 10%), tension d'ondulation : 1Vpp Consommation électrique : 22,5 mA maximum |
| Conditions environnementales | température -40 ℃ ~ +80 ℃ |
| Degré de protection du boîtier | IP68 |
| Niveaux d'explosion | EXiaIICT6 |
| Alimentation de l'instrumentation et connexion des câbles de sortie de signal |
Partage d'un câble blindé à deux conducteurs Entrée de câble : 2 M20 × 1,5 (le diamètre des câbles de 5 à 9 mm) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Mesurerement Range
Symbole explanation:
H---- Plage de mesure
L---- Distance du réservoir vide
B---- La zone aveugle en haut
E---- La distance minimale entre la sonde et la paroi du réservoir
La zone aveugle fait référence à la distance minimale entre le niveau le plus élevé de la surface du matériau et le point de référence de mesure.
La zone aveugle inférieure fait référence à la distance près du bas du câble qui ne peut pas être mesurée avec précision.
La distance effective est celle entre la zone aveugle supérieure et la zone aveugle inférieure.
Noter:Ce n'est que lorsque le niveau de matériau se situe entre les zones aveugles supérieure et inférieure qu'une mesure fiable du niveau de matériau peut être garantie.
Guide d'installation
Le guide d'installation suivant est adapté à celui des sondes câble et tige pour la mesure de particules solides et liquides.La sonde tubulaire coaxiale est appliquée uniquement sur l'objet liquide.
Position d'installation :
Essayez de rester à l'écart de la sortie et de l'entrée.
Le compteur ne doit pas toucher la paroi interne du réservoir pour les réservoirs métalliques et les réservoirs en plastique.S'il s'agit d'un réservoir métallique, l'indicateur de niveau de matériau ne doit pas être installé au centre du réservoir.
Il est proposé d'installer à 1/4 du diamètre du silo.
Les sondes de type câble ou tige doivent rester à une distance d'au moins 30 cm de la paroi du réservoir.
Le fond de la sonde doit être à environ 30 mm du fond du réservoir.
La sonde doit rester à une distance d'au moins 200 mm des obstacles à l'intérieur du réservoir.
Le capteur peut être installé au centre du haut du réservoir, si le fond du récipient est un cône, de sorte que la mesure peut être prise au fond du réservoir.

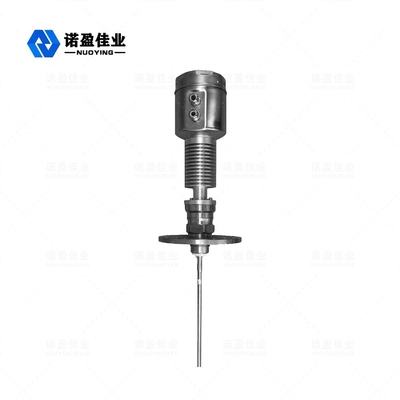

L'image de droite montre le schéma d'installation du radar à tige, principalement utilisé pour la mesure de niveau de liquide.
Radar Niveau MètreConnections electriques
◎ Tension d'alimentation
(4 ~ 20) mA/HART (deux fils)
L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs.Reportez-vous aux données techniques pour la plage de tension d'alimentation spécifique.Pour le type à sécurité intrinsèque, une barrière de sécurité doit être ajoutée entre l'alimentation et l'instrument.
(4~20)mA/HART (quatre fils)
L'alimentation et le signal de courant sont séparés et chacun utilise un fil blindé à deux conducteurs.Reportez-vous aux données techniques pour la plage de tension d'alimentation spécifique.
RS485/Modbus
L'alimentation et le signal Modbus sont séparés et utilisent chacun un fil blindé à deux conducteurs.Pour la plage de tension d'alimentation spécifique, voir les données techniques.
