Détails sur le produit:
|
| Chaîne de mesure: | 6m | Alimentation d'énergie: | 24VDC (±Power 30%) |
|---|---|---|---|
| Type d'antenne: | Antenne de tube de guide d'ondes | Connexion de processus: | Filet de vis, bride (facultative), |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~130℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | -10~40bar |

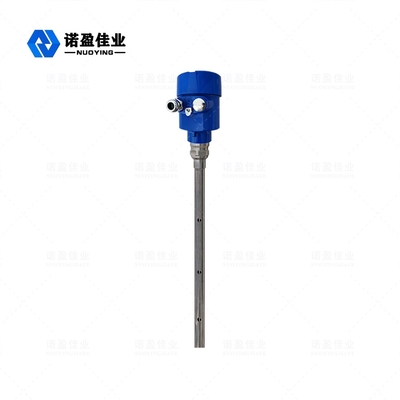

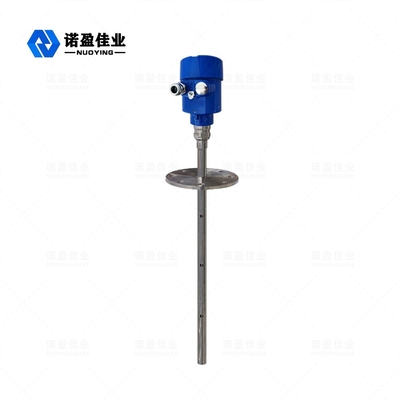

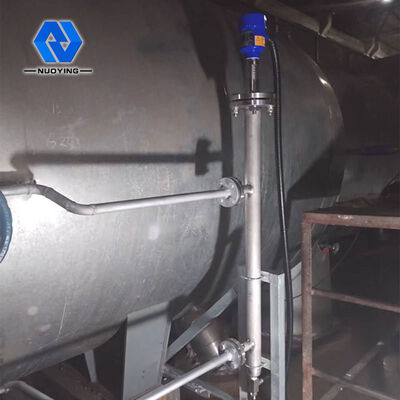

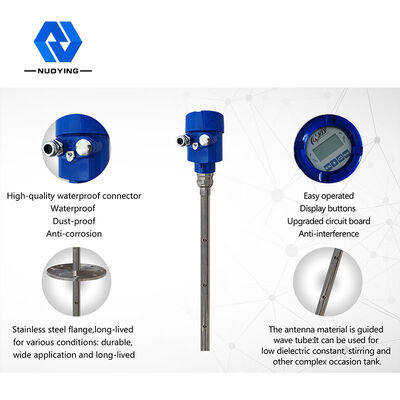

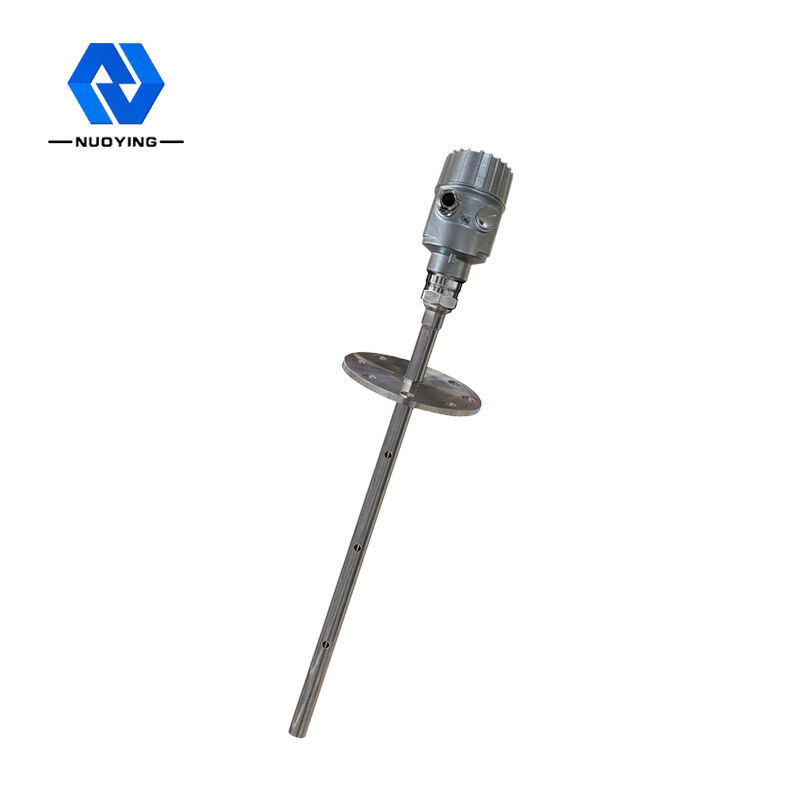

Mètre de niveau de radar de vague guidée de NYRD704 1.8GHz
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Une partie de l'impulsion du mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée.
Paramètre technique de mètre de niveau de radar
| Application typique | Liquides, poudres, particules solides, médias corrosifs |
| Matériel d'antenne | Cable/304/PTFE flexibles (facultatifs) |
| Chaîne de mesure | 6 m |
| Exactitude | ±1mm |
| Alimentation d'énergie | 24 volts continu (à deux fils, à quatre fils) |
| La température moyenne | -40~+130℃, - 40~+250℃ |
| Pression | -0.1~4.0MPa |
| Connexion de processus | Fil, bride (facultative) |
| Classe de protection | IP67 |
| Catégorie anti-déflagrante | ExiaCT6Ⅱ (facultatif) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
L'impulsion à haute fréquence de micro-onde émise par les propagations de radar de vague guidée le long du composant de détection (le câble en acier ou la tige en acier), et quand il rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, il cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.

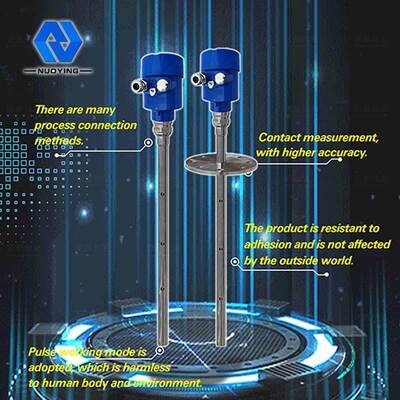

Caractéristiques de conception de niveau de mètre de radar
◎Le mètre de niveau de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et Echo Discovery unique font écho la technologie transformatrice, la mesure de contact, l'exactitude élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎Un grand choix de méthodes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des indicateurs de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme : milieu à hautes températures, à haute pression et petit de constante diélectrique.
◎Utilisant le mode fonctionnant d'impulsion, le produit a extrêmement - la basse puissance d'émission, et peut être installé en divers métal et non-métal
conteneurs sans mal au corps humain et à l'environnement.
Mètre de niveau Electricalconnections de radar
◎Tension d'alimentation
(4 ~20) mA/HART (à deux fils)
L'alimentation d'énergie et la part de signal de courant de sortie un câble protégé parnoyau. Référez-vous aux données techniques pour la gamme spécifique de tension d'alimentation. Pour le type d'une sécurité inhérente, une glissière de sécurité doit être ajoutée entre l'alimentation d'énergie et l'instrument.
(4~20) mA/HART (à quatre fils)
L'alimentation d'énergie et le signal actuel sont séparés, et chacune emploie un fil protégé parnoyau. Référez-vous aux données techniques pour la gamme spécifique de tension d'alimentation.
RS485/Modbus
L'alimentation d'énergie et le signal de Modbus sont séparés, et chacune emploie un fil protégé parnoyau. Pour la gamme spécifique de tension d'alimentation voir des données techniques.
◎Méthode de connexion
