Détails sur le produit:
|
| Application: | Température, pression et liquide légèrement corrosif | Chaîne de mesure: | 30m |
|---|---|---|---|
| Matériel d'antenne: | 316L | Exactitude: | ±3 mm |
| La température moyenne: | -40C-250℃ | Pression de processus: | -0,1 〜 4.OMPa |
| Alimentation d'énergie: | 24VDC (deux lignes, quatre lignes) | Connexion de processus: | Appui, bride |

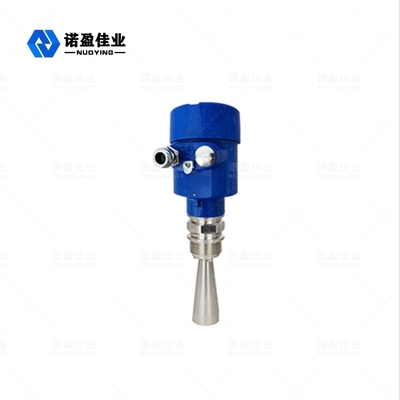

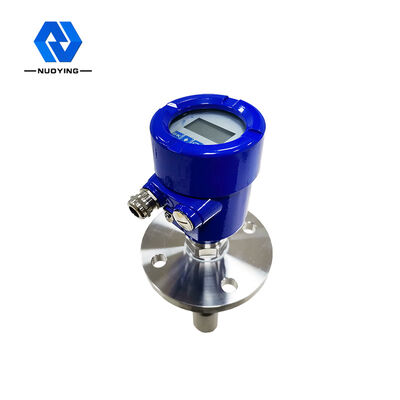

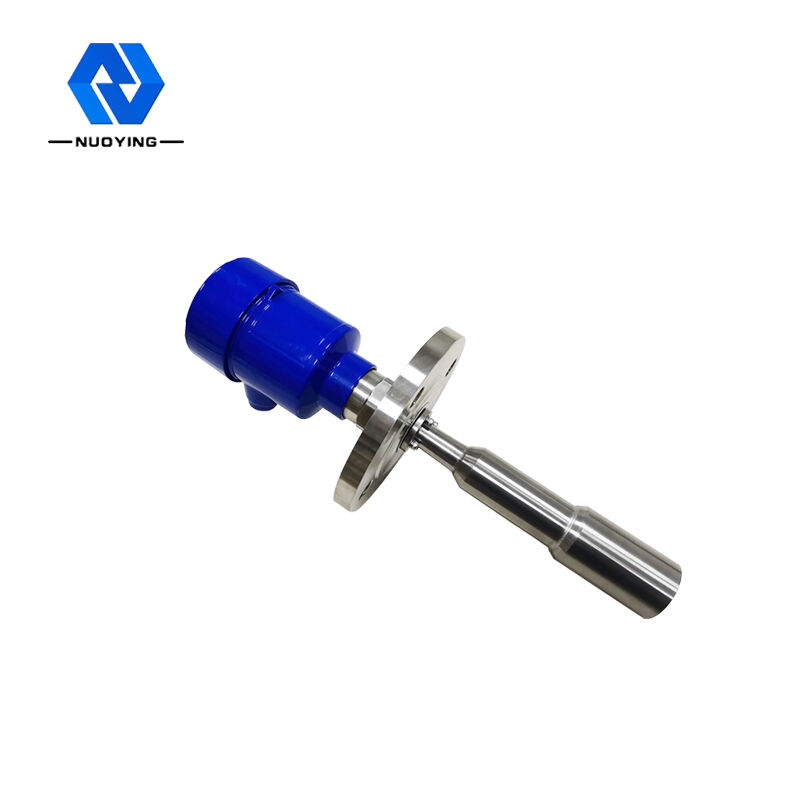

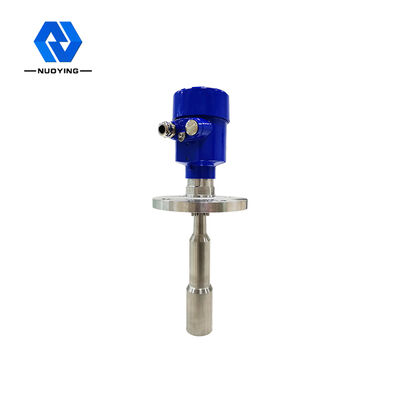

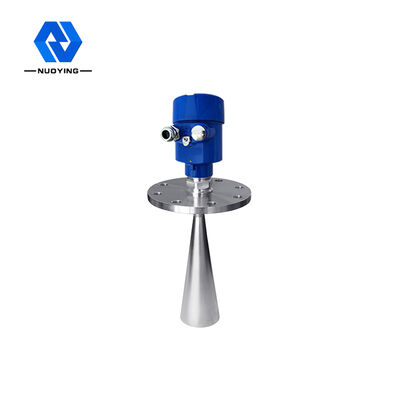

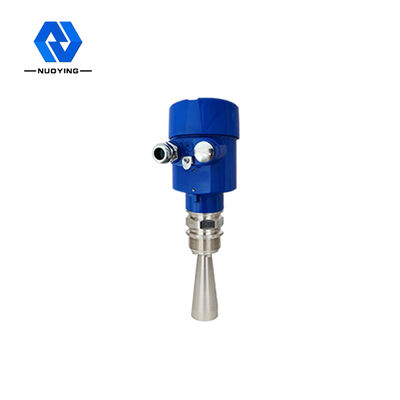

Transmetteur de niveau radar NYRD-806 26 GHz
Transmetteur de niveau radarPrésentation du produit
Le capteur de niveau radar de la série NYR D80X est un instrument de mesure de niveau radar haute fréquence 26Hz avec une distance de mesure maximale de 80 mètres.L'antenne est encore optimisée et le nouveau microprocesseur rapide peut effectuer un traitement d'analyse de signal à plus haut débit afin que l'instrument puisse être utilisé dans certaines conditions de mesure complexes telles qu'une cuve de réaction, un stockage solide.
Transmetteur de niveau radarParamètres techniques
| Modèle | NYRD-806 |
| Application | Température, pression et liquide légèrement corrosif |
| Plage de mesure | 30m |
| Matériau de l'antenne | 316L |
| Précision | ±3mm |
| Température moyenne | 40C—250℃ |
| Pression de processus | 0.1 〜4.OMpa |
| Source de courant | 24VDC (deux lignes, quatre lignes) |
| Connexion de processus | Support, Bride |
| Degré de protection | IP67 |
| Gamme de fréquences | 26GHz |
| Qualité antidéflagrante | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Sortie de signal | 4... 20mA/HART (deux / quatre) RS485/Modbus... |
| Numéro de l'acteur | Température de processus |
| NYRD | 1 -40 〜+100°C |
| Modèle du produit | 2 -40 〜+130°C |
| 805 portée 10m | 3 -40 〜+250°C |
| Portée 80630m | 4 -40 〜+400°C |
| Portée 80720m | Y Type personnalisé spécial |
| Gamme 80870m | Pression de processus |
| Portée 80935m | 1 -0.1 〜+0.3MPa |
| Gamme 81080m | 2 -0.1 〜+2.0MPa |
| -86 gamme20m | 3 -0.1~+4.0MPa |
| -87 gamme35m | Y Type personnalisé spécial |
| -Portée SL30m,80m | Scellage |
| -Portée PB40m | Y Viton |
| -Portée SD40m | K Kalrez |
| -Portée TJ40m | Y Type personnalisé spécial |
| Antenne/Taille/Matériau | Matériau de la coque/Protection |
| A Antenne Batter / cornet étanche / PTFE | A Aluminium/IP67 |
| Antenne trompette B / 46mm / 316L | D Aluminium (double chambre) /IP67 S SS 304/IP68 |
| Antenne trompette C / 76mm / 316L | Y Type personnalisé spécial |
| Antenne trompette D / 96mm / 316L | Qualité antidéflagrante |
| Antenne trompette E 121mm/316L | Norme P |
| Antenne inclinable F / 242mm 316L | L Exia IICT6 |
| P Antenne plate / PTFE | G Exd[ia] IICT6 |
| Antenne gouttelettes S / PTFE | Y Type personnalisé spécial |
| Antenne tige R / cornet étanche / PFA | Interface électrique |
| Y Type personnalisé spécial | M M20X1.5 |
| Contrôle de processus | N 1/2〃NPT |
| Une connexion filetée : G1 % A | Y Type personnalisé spécial |
| B Raccord à bride : DN50 | Afficher |
| C Raccord à bride : DN80 | Une ceinture |
| D Raccordement à bride : DN100 | X Sans |
| E Raccord à bride : DN 150 | Rang (Unité : cm) |
| F Raccord à bride universel | X |
| G Montage par serrage | |
| Installation de l'endoprothèse H | |
| Y Type personnalisé spécial | |
| Puissance de sortie/d'alimentation | |
| 2 4~20mA/24VDC deux fils | |
| 3 4~20mA/24VDC/Hart deux fils | |
| 4 4〜20mA/220VAC/Hart quatre fils | |
| 5 RS485/Modbus |
Remarque : personnalisé sur demande
Transmetteur de niveau radarPrincipe de fonctionnement
L'antenne de niveau radar émet une impulsion micro-onde étroite et la transmet à travers l'antenne.Une fois que l'impulsion touche la surface du support mesuré, elle est réfléchie et acceptée à nouveau par le système d'antenne, transmettant le signal à la partie du circuit électronique automatiquement convertie en un signal de position d'objet (car la vitesse de propagation de l'impulsion est extrêmement rapide, le le temps nécessaire aux ondes électromagnétiques pour atteindre la cible et se refléter vers le récepteur est presque instantané.) Surface de la base de mesure : fond fileté ou couvercle de bride
Remarque : Utilisez la synchronisation de l'objet radar pour vous assurer que le niveau le plus élevé ne peut pas entrer dans la zone aveugle de mesure (zone D sur la figure)
Transmetteur de niveau radarCaractéristiques de conception
