Le commutateur de niveau liquide de diapason est un type de commutateur liquide de contrôle de niveau. Le diapason est excité par le cristal pour produire de la vibration. Quand le diapason est immergé dans le liquide, les changements de fréquence de vibration, et le changement de fréquence est détecté par le circuit électronique et produit une valeur de commutateur.
Principe :
L'élément de vibration (diapason) vibre à une certaine fréquence mécanique de résonance sous la commande de la céramique piézoélectrique. Piezoceramics sont mécaniquement fixe et donc non limité par des chocs de la température. Une fois que l'élément vibrant entre en contact avec le milieu mesuré, les changements de fréquence de vibration. L'électronique intégrale détectent ce changement de la fréquence de vibration et le traduisent en commandes de changement. Les applications typiques sont remplissent au-dessus du niveau la protection et la prévention de la marche en ralenti. En raison de la structure simple et robuste de cet instrument, la mesure est à peine affectée par les propriétés physiques et chimiques du milieu mesuré. Même si la vibration externe est forte ou le milieu mesuré est changé, la mesure ne sera pas affectée.
Selon la forme de connexion, le commutateur de niveau de diapason peut être divisé en : connexion de bride et connexion filetée. Elle est principalement installée sur des cuves de stockage, des conteneurs, et des silos au moyen de fils et brides, et des mesures hautes, des niveaux moyens et bas de poudre solide ou liquide, et réalise le but de l'alarme de signal ou du contrôle de niveau matériel par le changement de la fréquence de vibration.
Le commutateur de niveau de diapason est un instrument de mesure indispensable dans la cuve de stockage de matière première, transportant la canalisation et le conteneur liquide de l'usine. Il peut dire que tant que un commutateur de niveau de diapason fortement fiable est installé, la position du niveau liquide peut être commandée intelligemment. Dans le cas d'économiser beaucoup de ressources de main d'oeuvre et de matériel, il peut considérablement améliorer l'efficacité de travail de l'usine.
Essai de machine simple de commutateur de niveau de diapason
câblage :Le commutateur de niveau de diapason se compose généralement d'ensemble de lignes électriques et d'ensemble de lignes de retour de relais. Quant à relier les contacts normalement ouverts ou les contacts normalement fermés, il est généralement déterminé par le concepteur d'instrument.Chaque commutateur de niveau de diapason est équipé d'un ensemble de contacts de relais, qui sont simple-poteau, double-jet. Le relais est seulement utilisé comme commutateur et ne peut pas directement conduire l'alarme ou tout autre équipement de haute puissance pour agir. Tous les signaux de commande sont sortie du TB en haut de l'unité électronique. Quand le feu vert est allumé, il indique que le relais fonctionne normalement, et quand la lumière est éteinte, le relais est dans un état d'alarme (quand le courant est coupé ou l'instrument échoue, le relais est également dans un état d'alarme).
essai :Puisque l'indicateur de niveau de diapason est "Marche/Arrêt", il n'y a aucun besoin de vérifier s'il est précis, juste essai s'il peut fonctionner normalement. La méthode est : après que le courant soit rétabli, vous pouvez entendre la vibration du diapason, touchez l'extrémité de fourchette avec votre main, et employer la position marche-arrêt du multimètre pour mesurer la sortie de signal de changement par le diapason correspondant au contact de votre main.Si le milieu à mesurer est un liquide ou solide non-toxique et inoffensif, vous pouvez utiliser un conteneur pour prélever, coller alors la fourchette vibrante dans le milieu, employez le milieu au lieu de la main pour pincer, et utiliser la vitesse marche-arrêt du multimètre pour mesurer la sortie marche-arrêt de signal par le diapason et le contact du milieu correspond à celle.
Affaire 1Nuonuo est un excellent travailleur d'instrument. Aujourd'hui, j'ai reçu un avis de réparer un commutateur de niveau de diapason. On lui dit que cette montre est toujours faussement alarmante et ne peut pas exactement détecter le niveau du silo solide. Nuonuo a fait rapport à moi : Cette montre a été corrigée beaucoup de fois, le corps de fourchette de vibration a été nettoyé et remis, et il peut être employé pendant quelques jours. Après quelques jours il a échoué encore, et je ne sais pas le fixer.
Basé sur la description ci-dessus, je fais la conclusion suivante :1. Ce commutateur de niveau de diapason est utilisé pour mesurer les particules solides.2. Après que le corps de fourchette de vibration soit essuyé, il peut être mis en le service pendant une période.3. Il y a beaucoup de poussière dans le silo solide de particules.
En conclusion :Nuonuo et moi avons pris les outils d'essai appropriés, sommes montés l'échelle à la position du commutateur de niveau de diapason, et avons examiné que sa tension était 23.5V, qui était dans la marge d'erreur permise. Quand mesurant les contacts de relais, il sera marche-arrêt pendant un moment, qui est évidemment contradictoire avec le niveau matériel réel. Après élimination du corps de fourchette de vibration avec l'électricité, on l'a constaté qu'il a été couvert de couche mince de la poussière solide. Après avoir essuyé la poussière solide propre, et avoir puis mesuré les contacts de relais, il est en conformité avec la situation réelle.Cependant, faire ainsi peut seulement résoudre le problème d'une utilité provisoire, et ne peut pas garantir qu'il sera de manière permanente exempt de problèmes. C'est évidemment dû au fait que l'exactitude de mesure est trop haute et l'élément de détection est trop sensible.Ainsi j'ai décidé de le réaccorder, j'ai demandé à Nuonuo pour prélever quelques échantillons et pour les mettre à côté de moi, tout en déclinant la sensibilité du commutateur de niveau de diapason, je l'examinais dans les échantillons. jusqu'à ce qu'il soit entièrement adapté au matériel.
Affaire 2Un jour Nuonuo m'a indiqué que que le commutateur de niveau de diapason du réservoir résiduel du stockage d'huile V-307 avait été cassé pendant longtemps, et je jamais a eu une occasion de la réparer. Ce temps là n'est aucun matériel dans le réservoir V-307, nous pouvons le prendre vers le bas pour la réparation ou le remplacement.

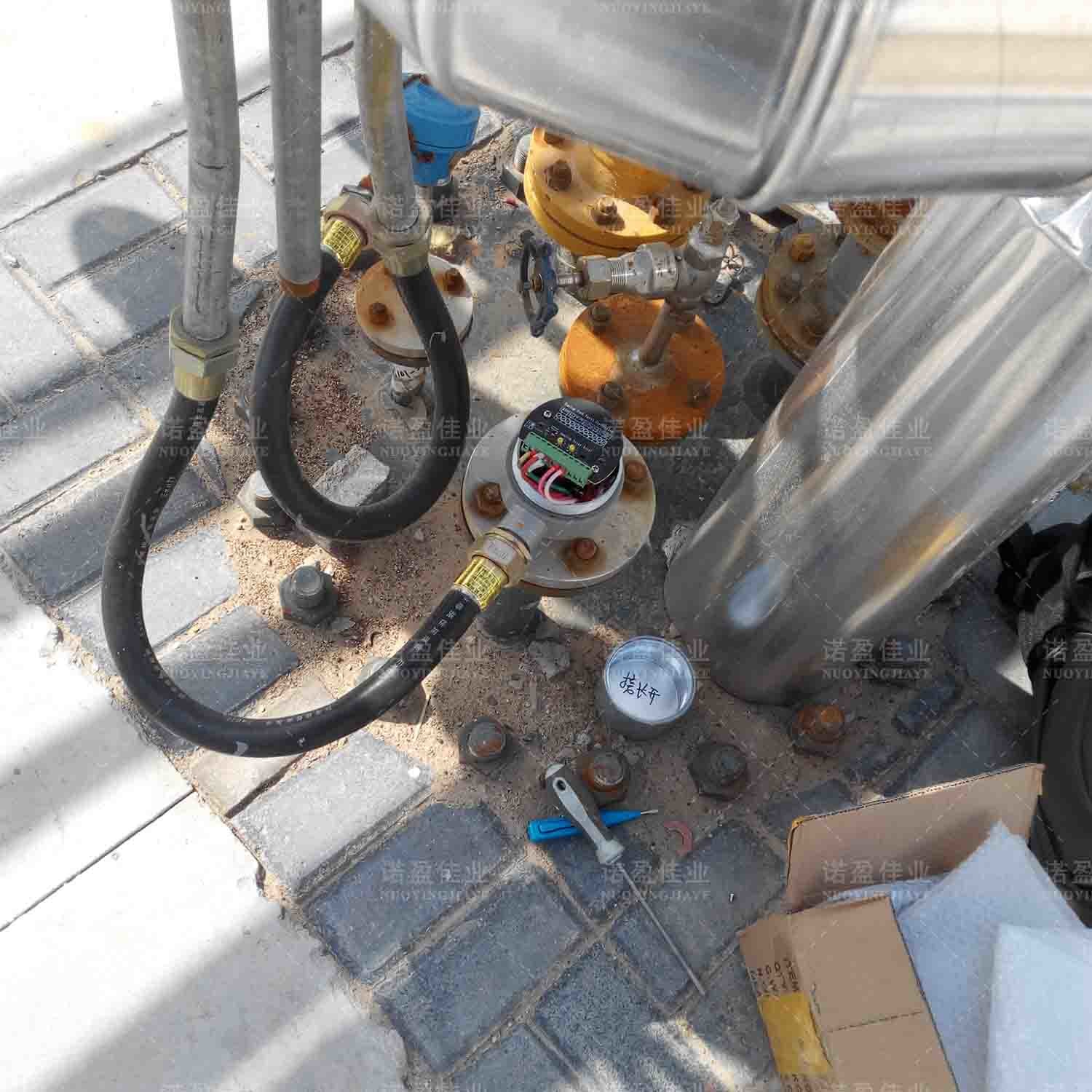

en conclusion :Je suis venu à ce commutateur de niveau de liquide de diapason avec Nuonuo avec les outils d'essai appropriés et ai examiné sa tension à 24.5V, qui est dans la marge d'erreur permise. Le contact du relais de mesure est toujours dans un état déconnecté, qui est évidemment contradictoire avec le niveau matériel réel.Nuonuo a immédiatement sorti la montre, et a trouvé une saleté semblable pour cokéfier entre les fourchettes vibrantes, qui ont empêché la fourchette de vibrer, et ne pourrait pas être retiré avec des outils, ainsi il pourrait seulement la prendre à la salle d'entretien et la vapeur d'utilisation la chauffent pour se dissoudre. Après que l'essai soit complètement normal, il est de nouveau au travail.
Affaire 3Nuonuo est venu au bureau pendant le matin et m'a indiqué que qu'un commutateur de niveau liquide de diapason à deux fils a été nouvellement installé là-dessus la cuve de stockage V-208, et maintenant ne travaille pas correctement. La tension à vide mesurée sur le site est 24V, et la tension de mesure de sur-charge est seulement 9.5V.
En conclusion :En même temps que Nuonuo, je suis venu à ce commutateur de niveau de liquide de diapason avec les outils d'essai appropriés, et ai sorti un multimètre pour mesurer la tension, comme Nuonuo a dit. Je suis allé à la salle d'armoire de vérifier que l'alimentation d'énergie en ce mètre n'est pas de la glissière de sécurité, mais du module de système de DCS. Après avoir discuté avec l'institut de conception plus tard, cette alimentation d'énergie n'est pas appropriée, ainsi la partie de construction est exigée pour ajouter une puissance de glissière et d'approvisionnement de sécurité directement de la glissière de sécurité à ce mètre.
