Densimètre à fourche vibrante NYYC pour les applications de mélange de milieux visqueux et peu conducteurs

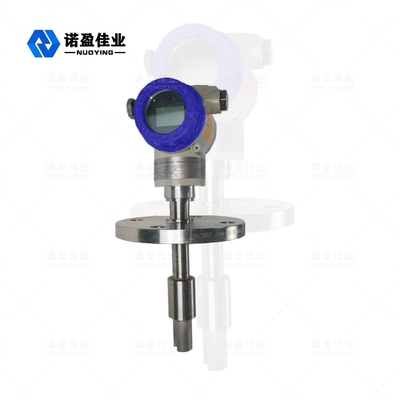

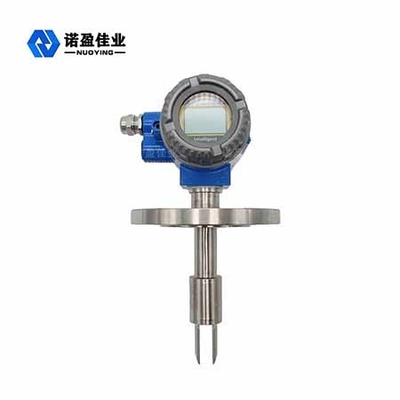

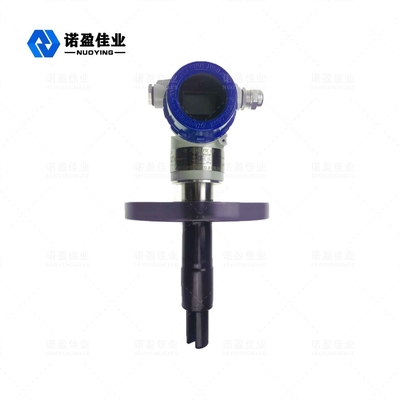

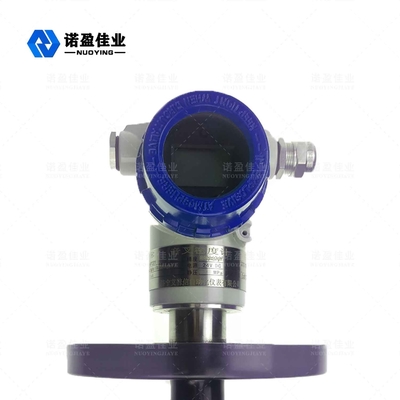

Densimètre à fourche vibrante NYDE-CR
Paramètres du produit
Application typique
Mesure de la densité en réservoir et en tuyau
Plage de mesure
0,5~2,5 g/cm³ (500–2500 kg/m³)
Alimentation
24VDC
Température de fonctionnement
-50~+200℃
Matériau de raccordement
316L, acier inoxydable, Hastelloy
Pression de service maximale
207 bar (3000 psi)
Raccordement process
ANSI 150 à 1500 RF, DN 50 PN16
Description des produits
Description des produits
Principe de fonctionnement du densimètre à fourche vibrante NYDE-CR

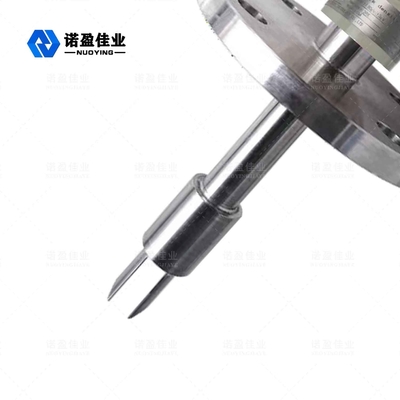

Le capteur fonctionne sur le principe de la vibration des composants, la partie composante étant la partie fourche vibrante immergée dans le liquide mesuré. La partie fourche vibrante détecte les vibrations grâce à un dispositif piézoélectrique intrinsèque fixé à l'extrémité inférieure du corps de la fourche. La fréquence de vibration est détectée par un deuxième dispositif piézoélectrique fixé à l'autre extrémité de la fourche, puis le signal est amplifié par un circuit en haut. La densité du liquide et la fréquence de vibration lorsque le liquide mesuré s'écoule sont étroitement liées, et lorsque la densité du liquide mesuré change, la fréquence de vibration lorsque le liquide s'écoule change également. Grâce à l'équation D=Ko+KIT+KETz, la densité du liquide mesuré peut être calculée avec précision. D = densité du milieu mesuré sans étalonnage (kg/m³) T = fréquence de vibration (μs). Ko, Ki, K2 = constantes Dans le processus de détection de la densité, le densimètre enfichable NYYC-MD peut compenser automatiquement l'effet de la température sur la densité du milieu mesuré (D), et la pression n'a pas d'effet significatif sur la densité.
Caractéristique de conception du commutateur à condensateur RF NYDR
1. Convient aux réservoirs, aux pipelines, à la mesure de la densité des milieux en mouvement ou stationnaires. Convient à la mesure des milieux à haute température, basse température, haute viscosité contenant des impuretés. 2. Dispositif de conversion électronique basé sur un microprocesseur, intégrant le traitement du signal, le calcul et les fonctions de diagnostic. 3. Mesure en ligne continue de la densité et de la température du liquide, haute précision, plus sûr et fiable, peut être utilisé directement pour le contrôle du processus de production. 4. Il peut communiquer directement avec un PC via une interface RS485, et les utilisateurs peuvent directement effectuer la configuration des nœuds en ligne, le diagnostic des pannes et l'enregistrement des données. 5. Tout en mesurant la densité et la température, la densité de base, le pourcentage de concentration, le pourcentage massique, le pourcentage volumique et d'autres paramètres peuvent être calculés. 6. Excellente structure de protection contre la surpression, stabilité thermique supérieure, joint entièrement soudé, conception robuste et fiable. 7. Facile à installer et à utiliser, insérer dans le liquide pour afficher la lecture. 8. Maintenance simplifiée, pas de nettoyage régulier. 9. Étalonnage sans source de référence standard, pas d'étalonnage en laboratoire, pas d'interruption du processus. 10. Sécurité intrinsèque pour les sites dangereux, hygiénique pour les sites de production alimentaire.
