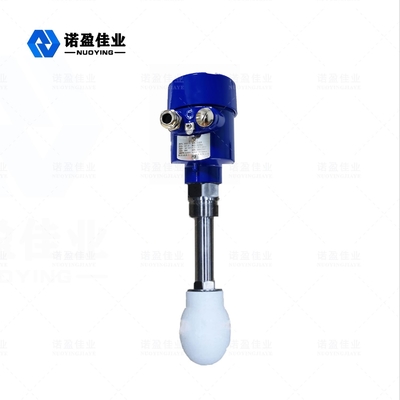

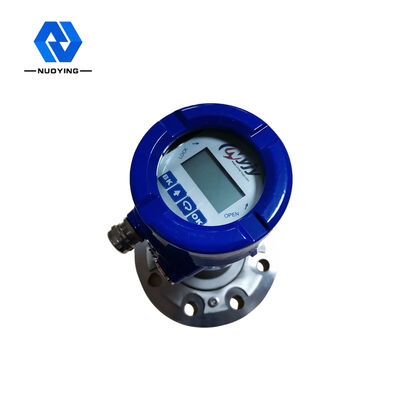

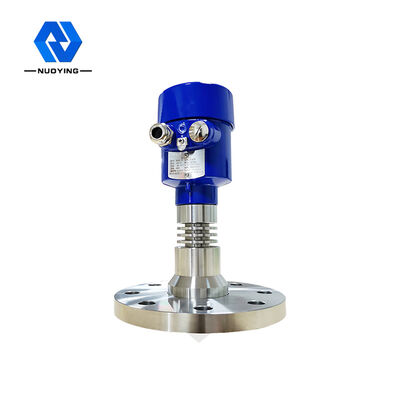

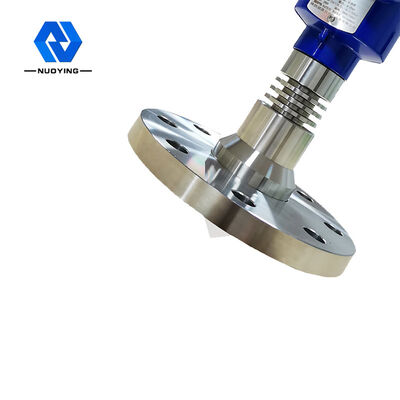

Transmetteur de mesure de niveau d'eau radar 26 GHz NYRD-TJ sans contact pour liquide corrosif fort

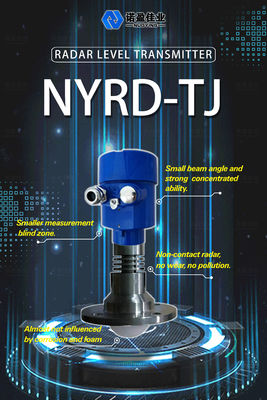

Transmetteur de niveau radar NYRD-TJ-AAperçu
Description des produits
Principe de fonctionnement du transmetteur de niveau radar 26 GHz NYRD-PB
Le capteur de niveau radar de la série NYRD80X est un instrument de mesure de niveau radar haute fréquence de 26 GHz avec une distance de mesure maximale de 80 m. L'antenne de positionnement radar émet une impulsion de micro-ondes étroite qui est transmise vers le bas à travers l'antenne. Après que l'onde d'impulsion touche la surface du milieu mesuré, elle est réfléchie et reçue à nouveau par le système d'antenne. Le signal est transmis à la partie circuit électronique et automatiquement converti en signal de niveau d'objet (Parce que les impulsions se déplacent si vite, le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
La référence de mesure : surface inférieure en spirale ou surface d'étanchéité de la bride.
Paramètres du produit
Application typique

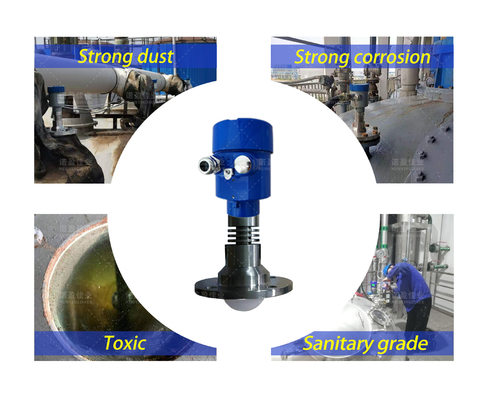

Facile à cristalliser, condensation de rosée, toxique, forte corrosion
Antenne
matériau
Antenne lentille, 316L+PTFE (Optionnel)
Plage de mesure
40m
Précision de mesure
0.05%-0.1%F.S
Alimentation
24VDC (Deux fils, quatre
fils)
Température du milieu
-40~+120℃,-40~+260℃

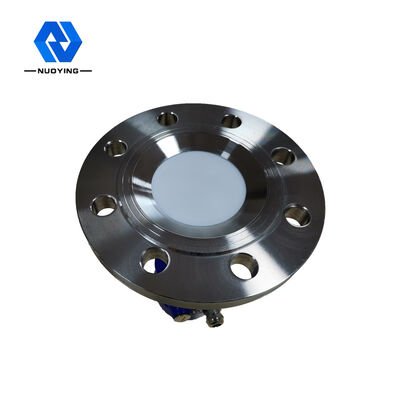

Raccordement process
Bride, support (optionnel)
Pression process
-0.1~2.0MPa
Dimensions de la structure de la coque du radar de niveau (unité : mm)
Il existe deux types de radar de niveau :
L'un est la coque en fonte d'aluminium et l'autre est un boîtier en acier inoxydable. Une conception personnalisée peut être réalisée selon
les exigences du client et les conditions du site.
