contrôle de la position liquide, particule, solide, spécialement pour les températures élevées
Température de fonctionnement:
> +260C
Énergie:
24VDC, 220VAC
Matériau des barres:
316, céramique (facultatif)
Lien entre les procédures:
Fil, bride (facultatif)
Sortie du signal:
Pour les appareils de traitement des données, la fréquence d'émission doit être supérieure ou égale
Longueur de sonde:
500 mm (personnalisable selon les besoins)
Pression de processus:
0 à 2,0 MPa
Relais de sortie:
une sortie double pôle, double lancer (DPDT), 5A, 24VDC ou 5A,220VAC
Classe de protection contre l'explosion:
Pour les véhicules à moteur électrique à combustion
Détails d'emballage:
40*30*30CM
Capacité d'approvisionnement:
1000 pièces par mois
Description du produit

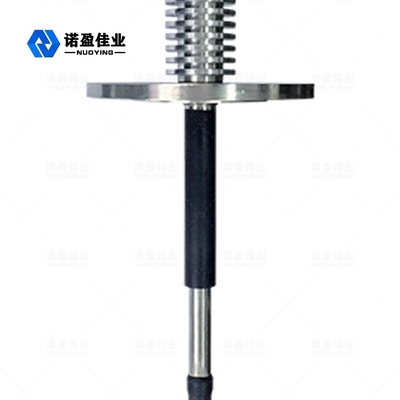

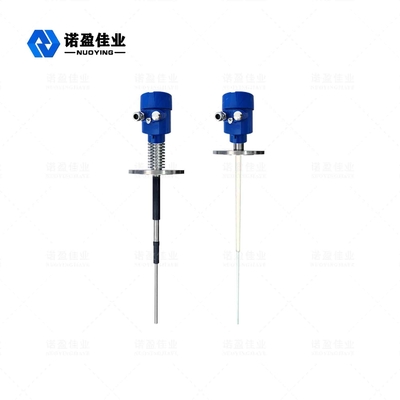

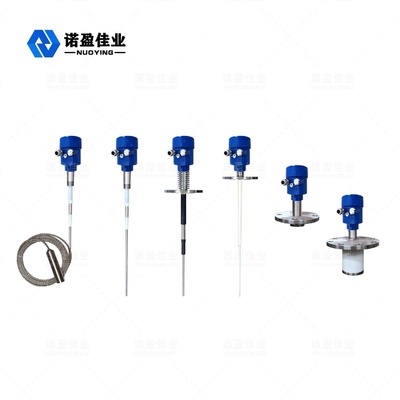

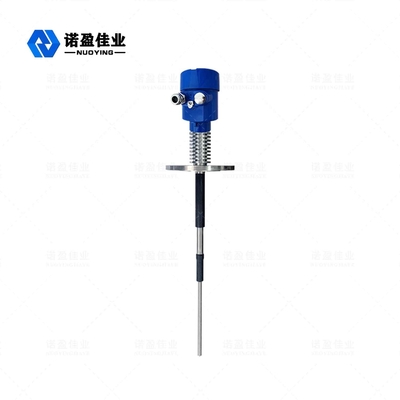

NYSP-L863 Commutateur de niveau statique résistant à l'explosion et à haute température anti-corrosion Commutateur de niveau d'admission RF
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:Commutateur d'admission de radiofréquence
Résumé
Paramètres du produit
Application typique
Contrôle des niveaux de liquide, de poudre, de particules et de solides
Matériau de la sonde
304, PTFE (facultatif)
Énergie électrique
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.
Température de fonctionnement
> 260°C
Matériau joint
316L, acier inoxydable, Hastelloy
Pression de travail
0 à 2,0 MPa
Connexion de processus
Fil, bride (facultatif)
Description des produits
NYSP-L863 Principe de fonctionnement du commutateur de niveau d'admission RF
Le principe de fonctionnement des commutateurs de niveau de conductivité radiofréquence est basé sur la technologie de capacité radiofréquence (RF).
Une radiofréquence est appliquée à la sonde et l'influence causée par l'environnement environnant est déterminée par analyse continue.Parce que tous les matériaux ont une constante diélectrique et leur conductivité est différente de celle de l' air, l'impédance totale reflétée par le petit décalage de capacité change lorsque la sonde est en contact avec le matériau.Parce que la sonde chargée et la paroi du récipient constituent les deux plaques de pôle du condensateur, l'isolant de la sonde et l'air environnant deviennent des matériaux diélectriques, et l'effet capacitif est renforcé lorsque l'air (dont la constante diélectrique est 1.0) est remplacé par tout autre matériau (constante diélectrique > 1)Ainsi, l'impédance de l'application est modifiée, c'est-à-dire que le changement de valeur de capacité provoque un changement d'impédance.Cet effet est mesuré par le circuit et ensuite comparé au cadre de référence de référence établi par le réglage de la sensibilité (circuit)Le réglage correct de la sensibilité du commutateur de niveau d'admission RF affecte le changement correct de la sortie du capteur.Le circuit Nul1-KoTeTM de la sonde permet au circuit de mesure d'ignorer l'accumulation de matériaux sur la sonde qui causerait autrement une défaillance de la sensibilitéLe circuit Nul1-KoTeTM est excité avec le même potentiel de radiofréquence que celui appliqué à la sonde de détection.le circuit Nul1-KoTeTM isole le débit de courant qui circule normalement de la sonde chargée à travers le matériau empilé vers la paroi du récipientDe cette façon, le matériau autour de la sonde chargée est mesuré, et non le matériau empilé.
