contrôle de la position liquide, particule, solide, spécialement pour les températures élevées
Température de fonctionnement:
-40 à + 130 °C
Énergie électrique:
24VDC, 220VAC
Matériau des barres:
304+PTFE (facultatif)
Lien entre les procédures:
Fil, bride (facultatif)
Sortie du signal:
Pour les appareils de traitement des données, la fréquence d'émission doit être supérieure ou égale
Longueur de sonde:
la longueur du câble S peut être personnalisée selon la demande
Pression de processus:
0 à 2,0 MPa
Relais de sortie:
une sortie double pôle, double lancer (DPDT), 5A, 24VDC ou 5A,220VAC
Classe de protection contre l'explosion:
Pour les véhicules à moteur électrique à combustion
Détails d'emballage:
40*30*30CM
Capacité d'approvisionnement:
1000 pièces par mois
Description du produit

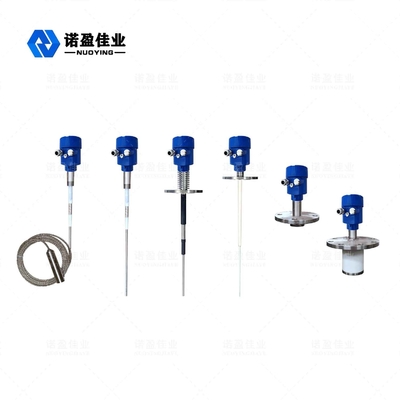

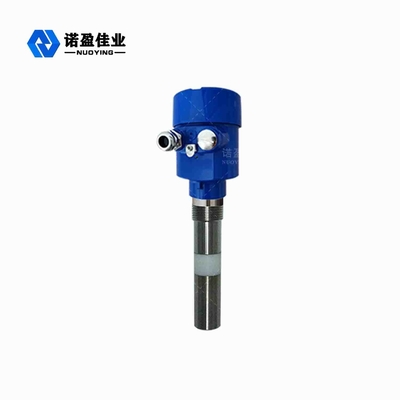

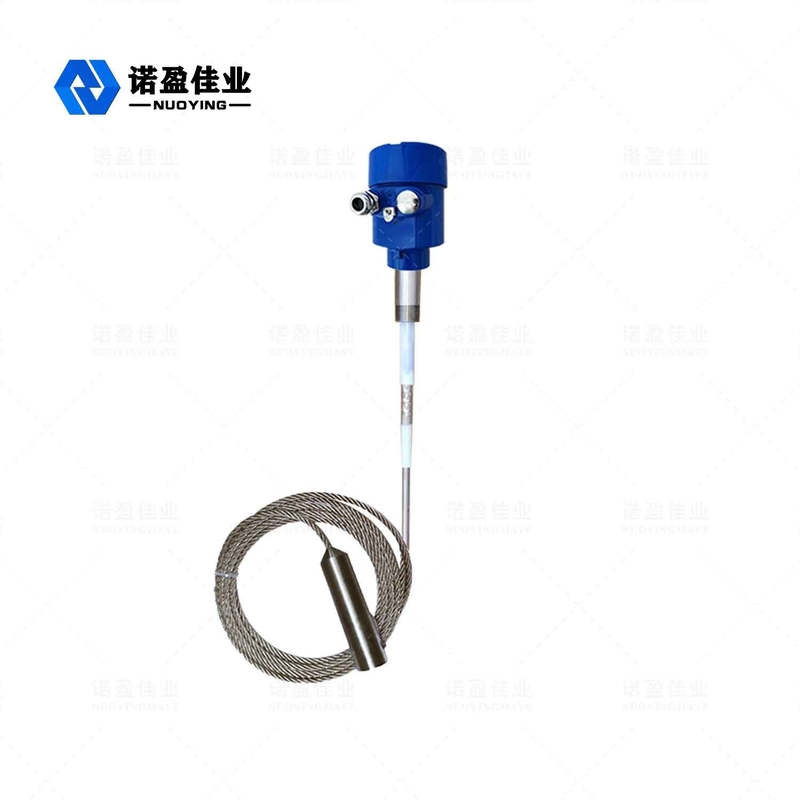

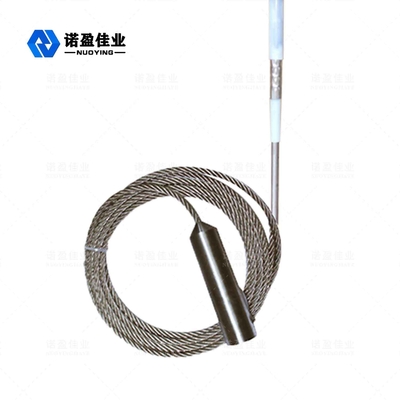

Rf niveau de capacité d'admission Capteur de niveau d'émetteur Commutateur de niveau capacitif
Le nombre d'équipements utilisés est le suivant:Commutateur d'admission de radiofréquence
Résumé
Paramètres du produit
Application typique
Installation au sommet vertical
Matériau de la sonde
304, PTFE (facultatif)
Énergie électrique
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.
Température de fonctionnement
-40 à + 130°C
Matériau joint
316L, acier inoxydable, Hastelloy
Pression de travail
0 à 2,0 MPa
Connexion de processus
Fil, bride (facultatif)
Description des produits
NYSP-L864 Principe de fonctionnement du commutateur de niveau d'admission RF
Le principe de fonctionnement des commutateurs de niveau de conductivité radiofréquence est basé sur la technologie de capacité radiofréquence (RF). Une radiofréquence est appliquée à la sonde et l'influence causée par l'environnement environnant est déterminée par analyse continue.Parce que tous les matériaux ont une constante diélectrique et leur conductivité est différente de celle de l' air, l'impédance totale reflétée par le petit décalage de capacité change lorsque la sonde est en contact avec le matériau.Parce que la sonde chargée et la paroi du récipient constituent les deux plaques de pôle du condensateur, l'isolant de la sonde et l'air environnant deviennent des matériaux diélectriques, et l'effet capacitif est renforcé lorsque l'air (dont la constante diélectrique est 1.0) est remplacé par tout autre matériau (constante diélectrique > 1)Ainsi, l'impédance de l'application est modifiée, c'est-à-dire que le changement de valeur de capacité provoque un changement d'impédance.Cet effet est mesuré par le circuit et ensuite comparé au cadre de référence de référence établi par le réglage de la sensibilité (circuit)Le réglage correct de la sensibilité du commutateur de niveau d'admission RF affecte le changement correct de la sortie du capteur.Le circuit Nul1-KoTeTM de la sonde permet au circuit de mesure d'ignorer l'accumulation de matériau sur Le circuit Nul1-KoTeTM est excité avec le même potentiel de radiofréquence que celui appliqué à la sonde de détection.Puisque le courant ne peut pas circuler au même potentiel, le circuit Nul1-KoTeTM isole le débit de courant qui circule normalement de la sonde chargée à travers le matériau empilé jusqu'à la paroi du récipient.De cette façon, la matière autour de la sonde chargée est mesurée, pas le matériau empilé.
NYSP-UK864 Caractéristique de conception du commutateur de niveau d'admission RF
1.Versatile: peut être utilisé dans une variété de supports conducteurs et non conducteurs, tels que des liquides, des matériaux visqueux, des particules, des poudres et des cendres volantes. 2.Antiadhésif: le circuit antiadhésif breveté élimine les faux signaux causés par l'adhérence du matériau. 3.Sonde détachable: Il n'y a pas de connexion de câble entre le contrôleur et la sonde, de sorte que le contrôleur peut être retiré et remplacé à tout moment sans affecter le matériau entrant ou sortant. 4.Résistance à haute et basse température: adapté à un environnement de travail de -184°C à 280°C, et une sonde en céramique pour des températures plus élevées est également disponible; 5.Forme de sortie: sortie de signal de relais à double couteau à double lancer, avec un voyant d'état pour indiquer l'état de sortie et une fonction de retard de 0 à 30 secondes. 6Diagnostic non intelligent: après mise sous tension, le circuit de l'instrument détecte automatiquement si l'état de fonctionnement est normal.
NYSP-UK864 Champ d'application du commutateur de niveau d'admission RF
1- Machines de coulée: détecter le niveau de sable. 2.Traitement des eaux environnementales: détecter le niveau des eaux usées. 3.Machines hydrauliques: détecter le niveau d'huile de lubrification 4.Machines de construction: détecter le niveau de matière du silo de ciment et du réservoir de mélange. 5.Mille à farine: détecter le niveau de matière de la farine et du blé. 6Détectez le niveau de farine de soja. 7- centrale électrique: détecter le niveau de cendres volantes. 8Fabrique de verre: détecter le niveau de matière du sable de quartz et du verre brisé. 9.Une usine chimique: détecter le niveau liquide de polyester, de spandex, d'acide, d'alcali et d'autres matières chimiques. 10.Installation de chaudière: détecter le niveau d'eau du tambour à vapeur et d'autres récipients sous pression. 11Autres occasions: détection de gaz naturel, jus de fruits, ketchup, etc.
