| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro de référence: |
| Nombre De Pièces: | 1 pièces |
| Prix: | $249~$489/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
Capteur de température élevée fabricant NYRD705 type de tige émetteur de niveau radar à ondes guidées pour liquides avec sortie RS485
NYRD705 Principe de fonctionnement de l'émetteur de niveau radar à ondes guidées de type tige
Résultats:
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau.
Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige.Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériauL'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion.D=C×T/2 (où C est la vitesse de la lumière). Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D
Résultats:
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
NYRD705 Transmetteur de niveau radar à ondes guidées de type tige Caractéristiques du design
◎ Cmesure ontact avec une grande précision pour des résultats plus précis
◎ NLes effets de l'environnement extérieur tels que la température moyenne, l'adhésion, etc.
◎ Convient pour diverses conditions de travail et applications complexes, telles que la haute température, la haute pression,médias deune constante diélectrique basse, etc.
◎ Peut être installé dans divers récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
NYRD705 Transmetteur de niveau radar à ondes guidées de type tigeChamps d'application
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.
2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.
3Chimique: tour de distillation de pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.
4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.
Le numéro de référence:Type de tigeÉmetteur de niveau radar à ondes guidéesParamètres techniques
| Modèle de produit | Le numéro de référence: |
| Application typique |
Liquides, spécialement destinés à la mesure des liquides dans des environnements à haute température et haute pression |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à tiges |
| Plage de mesure | 6m, 15m |
| Précision de mesure | ± 1 mm |
| Énergie électrique | 24 VDC (deux fils, quatre fils)) |
| Température moyenne | -40 à + 500°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne sais pas où vous êtes. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

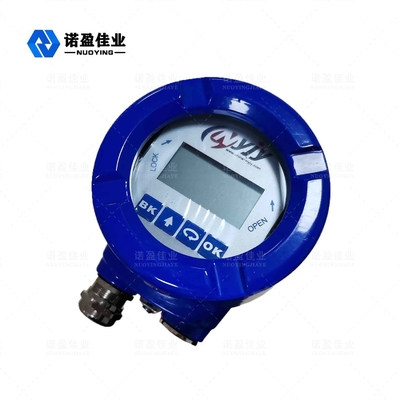

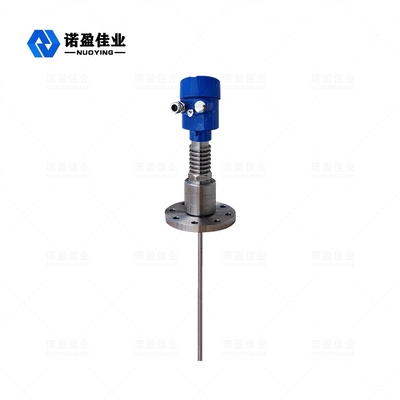

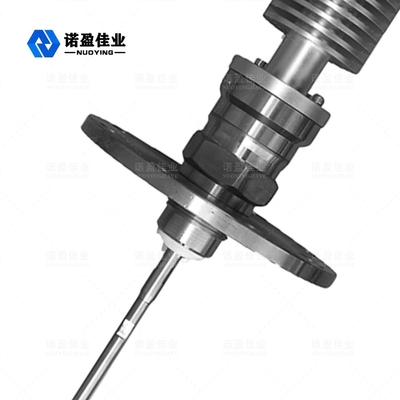

Le numéro de référence:Type de tigeÉmetteur de niveau radar à ondes guidéesImages liées
