Corps de la fourchette: -40 à + 220°C; instrument: -40 à + 80°C
Énergie:
24VDC, 220VAC
Plage de mesure:
0.5 à 2,5 g/cc ((500 à 2500 kg/m3)
Pression d'utilisation maximum:
207 bar (3000 psi)
Lien entre les procédures:
Fil, bride (facultatif)
Sortie du signal:
Pour les appareils de traitement des données, la fréquence d'émission doit être supérieure ou égale
Détails d'emballage:
40*30*30CM
Capacité d'approvisionnement:
1000 pièces par mois
Description du produit
Le détecteur de densité de fourche à réglage numérique est le meilleur choix pour la mesure précise et de la densité

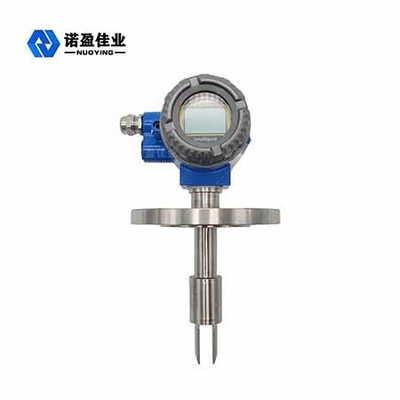

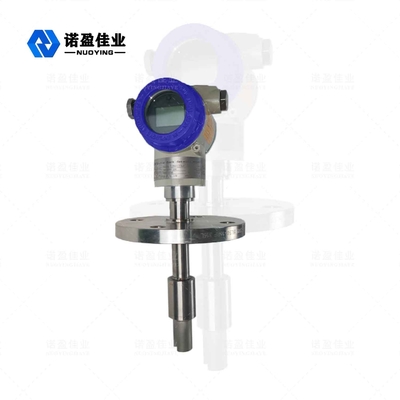

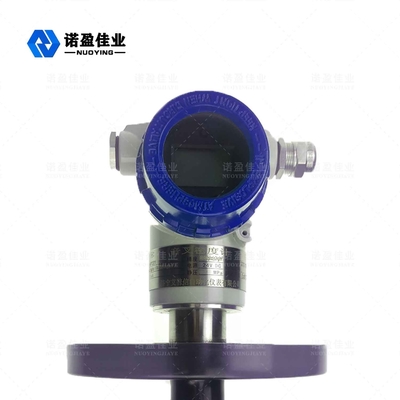

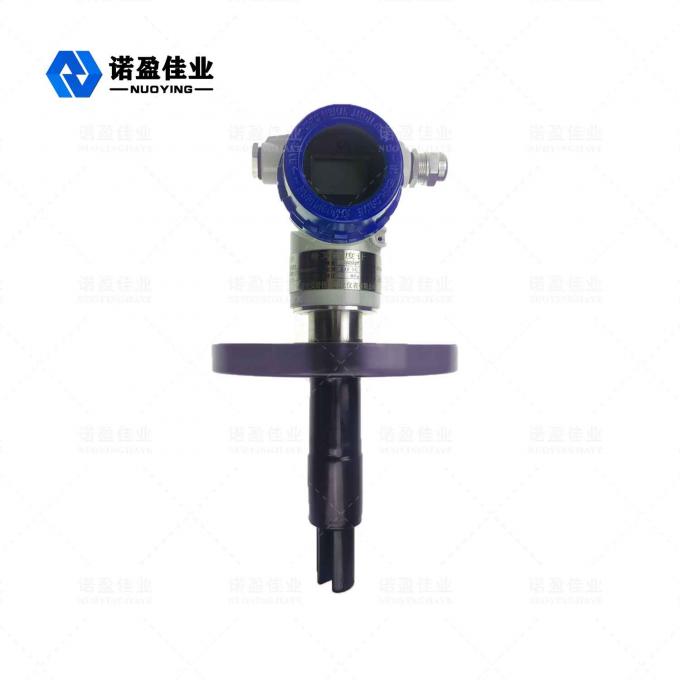

Densitomètre à fourchette de réglage NYDE-CR
Paramètres du produit
Application typique
Mesure de la densité des réservoirs et des tuyaux
Plage de mesure
0.5 à 2,5 g/cc ((500 à 2500 kg/m3)
Énergie électrique
24 VDC
Température de fonctionnement
-50 à +200°C
Matériau joint
316L, acier inoxydable, Hastelloy
Pression de fonctionnement maximale
207 bar (3000 psi)
Connexion de processus
ANSI 150 à 1500 RF, DN 50 PN16
Description des produits
Description des produits
Principe de fonctionnement du densimètre à fourchette de réglage NYDE-CR
Le capteur fonctionne sur le principe de la vibration des composants, la partie composante étant la partie de la fourchette de réglage immergée dans le liquide mesuré.La partie de la fourchette de réglage détecte les vibrations par un dispositif piézoélectrique intrinsèque fixé à l'extrémité inférieure du corps de la fourchetteLa fréquence de vibration est détectée par un dispositif piézoélectrique secondaire fixé à l'autre extrémité de la fourchette, puis le signal est amplifié par un circuit au sommet.La densité du liquide et la fréquence de vibration lorsque les débits de liquide mesurés sont étroitement liés, et lorsque la densité du liquide mesuré change, la fréquence de vibration lorsque le liquide circule change également.la densité du liquide mesuré peut être calculée avec précision. D = densité du milieu mesuré sans étalonnage (kg/m3) T = fréquence de vibration (μs). Ko, Ki, K2 = constantes Dans le processus de détection de la densité, le densimètre plug-in NYYC-MD peut compenser automatiquement l'effet de la température sur la densité du milieu mesuré (D),et la pression n'a pas d'effet significatif sur la densité.
Caractéristique de conception de l'interrupteur de condensateur RF NYDR
1. Convient pour la mesure de la densité des réservoirs, des pipelines, des milieux circulants ou stationnaires. Convient pour la mesure des milieux à haute température, à basse température et à haute viscosité contenant des impuretés. 2Appareil de conversion électronique basé sur un microprocesseur, intégrant des fonctions de traitement du signal, de calcul et de diagnostic. 3La mesure en ligne continue de la densité et de la température du liquide, de haute précision, plus sûre et fiable, peut être utilisée directement pour le contrôle du processus de production. 4Il peut communiquer directement avec le PC via l'interface RS485, et les utilisateurs peuvent effectuer directement la configuration en ligne du nœud, le diagnostic de défaut et l'enregistrement des données sur celui-ci. 5Lors de la mesure de la densité et de la température, la densité de base, le pourcentage de concentration, le pourcentage de masse, le pourcentage de volume et d'autres paramètres peuvent être calculés. 6Excellente structure de protection contre la surpression, stabilité à température supérieure, joint entièrement soudé, conception robuste et fiable. 7Facile à installer et à utiliser, insérez le liquide pour afficher la lecture. 8Maintenance simplifiée, aucun nettoyage régulier. 9- étalonnage sans source de référence standard, sans étalonnage en laboratoire, sans interruption de processus. 10. intrinsèquement sans danger pour les sites dangereux, hygiénique pour les sites de production alimentaire.
