| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro NYRD701 |
| Nombre De Pièces: | 1 pour cent |
| Prix: | $310~$375/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
Capteur de niveau de radar à ondes guidées industrielles avec sortie RS485 de 4 à 20 mA type câble PTFE Transmetteur de niveau de radar
Capteur de niveau du radar à ondes guidées industrielPrincipe de fonctionnement
L'impulsion de micro-ondes à haute fréquence envoyée par le radar à ondes guidées se propage le long du composant de détection (câble en acier ou barre en acier).un changement soudain de la constante diélectrique provoque une réflexionL'intervalle entre l'impulsion transmise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.
Résultats:
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau.
Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige.Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériauL'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion.D=C×T/2 (où C est la vitesse de la lumière). Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D
Résultats:
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
Capteur de niveau du radar à ondes guidées industriel Caractéristiques du design
◎ Cmesure ontact avec une grande précision pour des résultats plus précis
◎ NLes effets de l'environnement extérieur tels que la température moyenne, l'adhérence, etc.
◎ Convient pour diverses conditions de travail et applications complexes, telles que les hautes températures, les hautes pressions,médias deune constante diélectrique basse, etc.
◎ Peut être installé dans divers récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
Capteur de niveau du radar à ondes guidées industriel Paramètres techniques
| Modèle de produit | Le numéro NYRD701 |
| Application typique |
Liquides hautement corrosifs |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à câble souple |
| Plage de mesure | 30m |
| Précision de mesure | ± 1 mm |
| Énergie électrique | 24 VDC (deux fils, quatre fils)) |
| Température moyenne | -40 à + 130°C, -40 à + 250°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

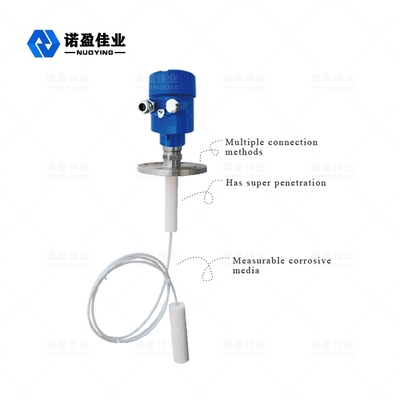

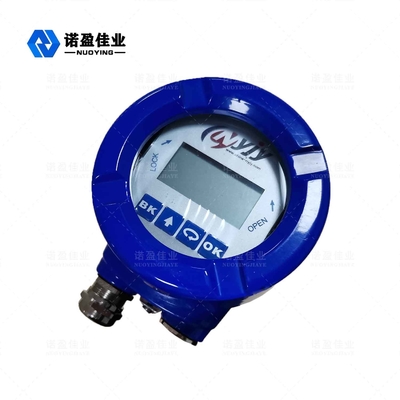

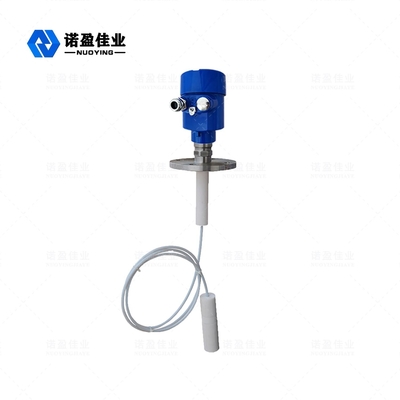

Capteur de niveau du radar à ondes guidées industrielImages liées
