| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro NYRD701 |
| Nombre De Pièces: | 1 pour cent |
| Prix: | $320~$385/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

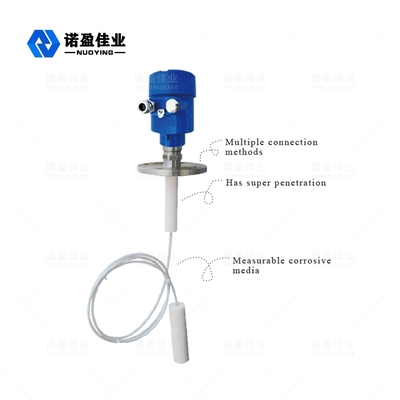

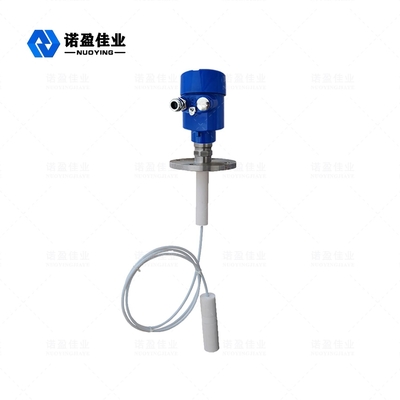

Radar à ondes guidées de contact, mesureur de niveau de 30 m pour les liquides hautement corrosifs avec antenne en PTFE
Radar à ondes guidées de contact, mesureur de niveauPrincipe de fonctionnement
Résultats:
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.et le temps de fonctionnement peut être converti en signal de niveau par des composants électroniquesLa sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige.ils sont reflétés et reçus par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau.
Le signal d'impulsion reflété est transmis au circuit électronique de l'instrument le long du câble ou de la tige.Le microprocesseur traite le signal et reconnaît l'écho généré par l'impulsion micro-ondes sur la surface du matériauL'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion.D=C×T/2 (où C est la vitesse de la lumière). Puisque la distance E du réservoir vide est connue, le niveau est: L=E-D
Résultats:
En saisissant la hauteur du réservoir vide E ((= zéro), la hauteur du réservoir complet F ((= gamme complète) et certains paramètres d'application, les paramètres d'application adapteront automatiquement le compteur à l'environnement de mesure,correspondant à une puissance de sortie de 4 à 20 mA.
Radar à ondes guidées de contact, mesureur de niveau Caractéristiques du design
L'émetteur de niveau radar à ondes guidées adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'écho Echo Discovery.La mesure de contact a une grande précision et une mesure plus préciseEn même temps, antiadhérence radar à ondes guidées, non affectée par la température moyenne, l'adhérence et autres environnements extérieurs.
L'émetteur de niveau radar à ondes guidées de la série 70X convient à diverses conditions et applications de travail compliquées, telles que des températures élevées, une pression élevée et une petite constante diélectrique, etc..
Mode de fonctionnement par impulsion, faible puissance d'émission, peut être installé dans une variété de récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
Vague guidée par contactMesureur de niveau radar Paramètres techniques
| Modèle de produit | Le numéro NYRD701 |
| Application typique |
Liquides hautement corrosifs |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à câble souple |
| Plage de mesure | 30m |
| Précision de mesure | ± 1 mm |
| Énergie électrique | 24 VDC (deux fils, quatre fils)) |
| Température moyenne | -40 à + 130°C, -40 à + 250°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.
