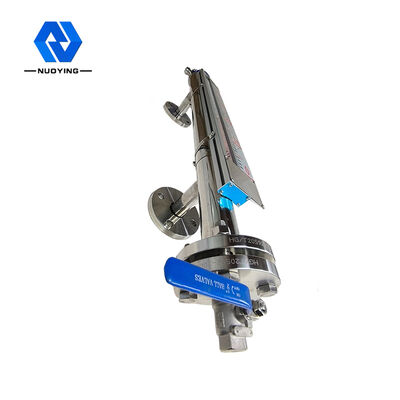

Pressions supérieures à 4,0 MPa et inférieures à 10 Mpa

Pressions supérieures à 4,0 MPa et inférieures à 10 Mpa

Nom De Marque:	NUOYING
Numéro De Modèle:	Le NYUHZ-G
Nombre De Pièces:	1 PCS
Prix:	$125 to $285/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

CE, SIL, ATEX

Grade:

Industriel

Garantie:

12 mois

Un accompagnement personnalisé:

OEM, ODM

Nom de marque:

NUOYING

Applications:

Liquides, poudres, particules solides, milieux corrosifs

Connexion au processus:

Connexion de la bride

Alimentation:

24VDC ((deux lignes, quatre lignes), 220VAC

Mesure de la densité moyenne:

0.5 ∼1,8 g/cm3

Température du processus:

200℃

Transformation de la pression:

4.0 à 10 MPa

Sortie de signal:

4 ... 20MA / HART / RS485 / MODBUS ...

Max. Distance entre le centre et le centre:

Nombre de mètres

Détails d'emballage:

40*30*30CM

Capacité d'approvisionnement:

1000 pièces par mois

Description du produit

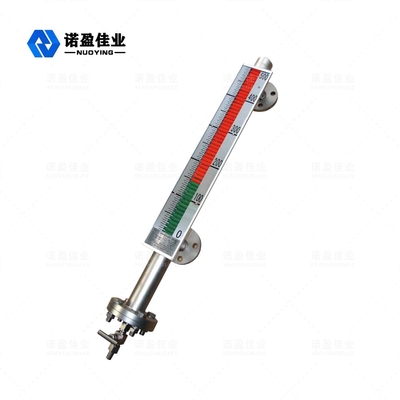

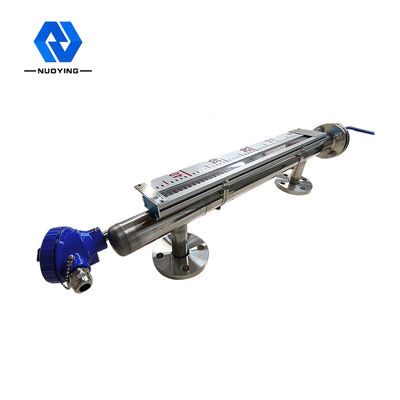

Principe de fonctionnement de Jauge de niveau à volet magnétique à bride de 6 m pour la mesure de liquides

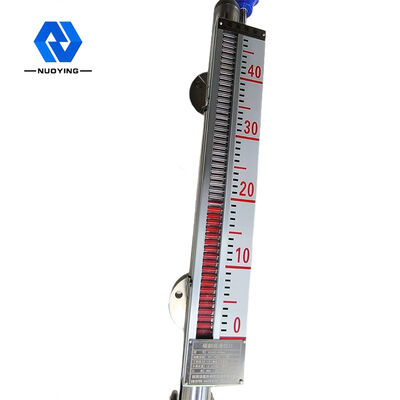

La jauge de niveau à volet magnétique est développée sur le principe de la flottabilité (loi d'Archimède) combinée à un couplage magnétique. Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur dans le tuyau principal de la jauge de niveau monte et descend également, et le flotteur L'acier magnétique permanent à l'intérieur est transmis à l'indicateur sur site (règle) par couplage magnétique, ce qui entraîne la rotation de la colonne de rotation jaune, noire (ou rouge et blanche). Lorsque le niveau de liquide monte, la colonne de rotation passe du blanc au rouge. Lorsque le niveau de liquide baisse, la colonne de rotation passe du rouge au blanc. La jonction du rouge et du blanc de l'indicateur est la hauteur réelle de la jauge de niveau du milieu dans le récipient.

Caractéristique de conception de Jauge de niveau à volet magnétique à bride de 6 m pour la mesure de liquides

◎ structure simple, solide et fiable, fonctionnement stable

◎ l'échelle d'affichage sur site est claire, frappante et facile à lire

◎ il peut mesurer et indiquer le niveau de liquide avec des liquides contaminés corrosifs, inflammables, toxiques, à haute température et agités

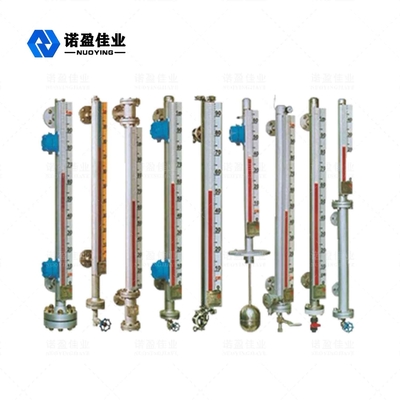

◎ plusieurs formes d'installation et formes de connexion peuvent être sélectionnées

◎ plage de pression de conception : vide total à 10 MPa

◎ plage de température de conception : - 160 ~ + 450 ℃

◎ conception professionnelle pour pression et température spéciales

Paramètres techniques de Jauge de niveau à volet magnétique à bride de 6 m pour la mesure de liquides

Application typique	Mesure du niveau de liquide
modèle de produit	NYUHZ

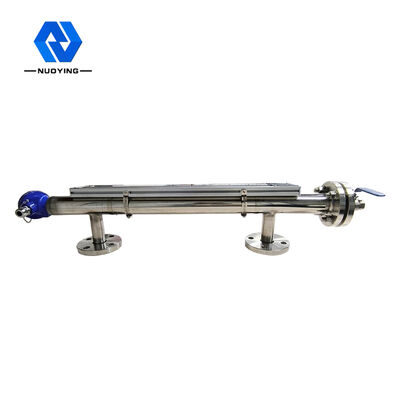

Forme d'installation	Montage latéral, montage supérieur
Matériau du corps	304,316
plage de mesure	0~6m
Précision de mesure	±3mm,±5mm, ±10mm, ±20mm (sélectionnable)
Densité du milieu	≥0.425g/cm³
Différence de densité	≥0.1g/cm³
Viscosité du milieu	≤0.4Pa.S
Sortie de contrôle	220VAC,1A
Sortie de transmission	4...20mA (alimentation 24VDC)
Température du processus	-50~+350℃
Pression du processus	-0.1~+16MPa
Connexion de processus	bride (sélectionnable)
ratio de résolution	±1mm
niveaux de protection	IP65,IP67,IP68 (sélectionnable)
Indice d'explosion	Exia II CT6 Ga,Exd II CT6 Gb (Voir certificat pour plus de détails)

※Note : Le produit peut être personnalisé selon les exigences spécifiques des utilisateurs.
