Détails sur le produit:
|
| Modèles de produits: | NYUHZ | Application typique: | Mesure de niveau de liquide |
|---|---|---|---|
| Surface de pression de processus: | -0.1~+16MPa | Source de courant: | 24 VCA, 1A |
| Précision de la température: | -50～+350℃ | Précision de mesure: | ± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (en option) |
| Densité moyenne: | ≧0.425g/cm3 | Plage de mesure: | 0~6m |

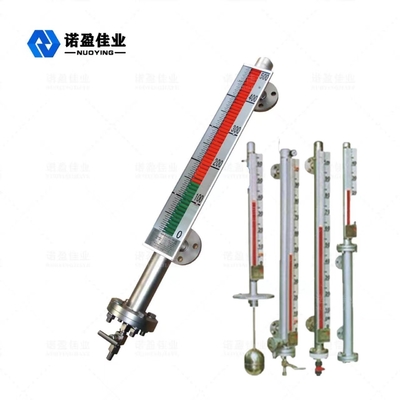

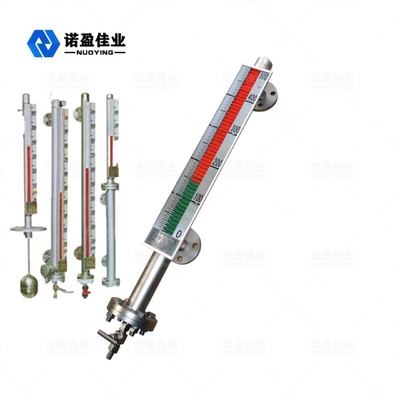

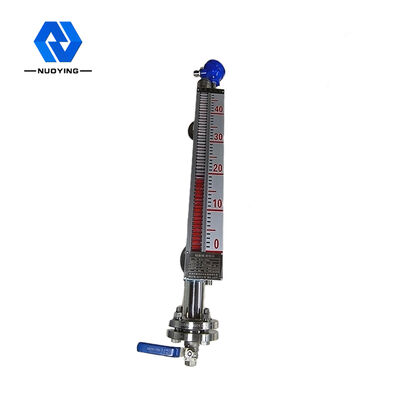

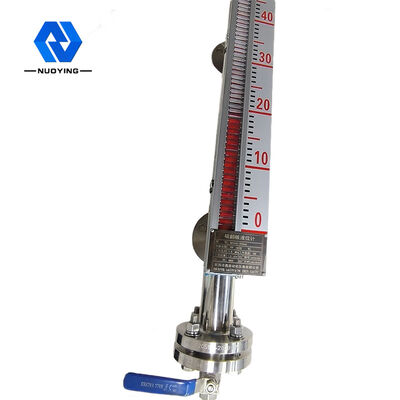

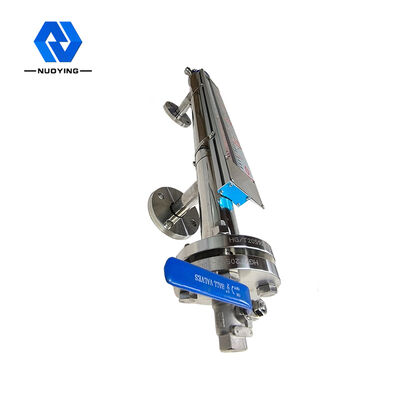

Compteur de niveau à rabat magnétique étanche à haute étanchéité NYUHZ
Rabat magnétique NYUHZIndicateur de niveauPrincipe de fonctionnement

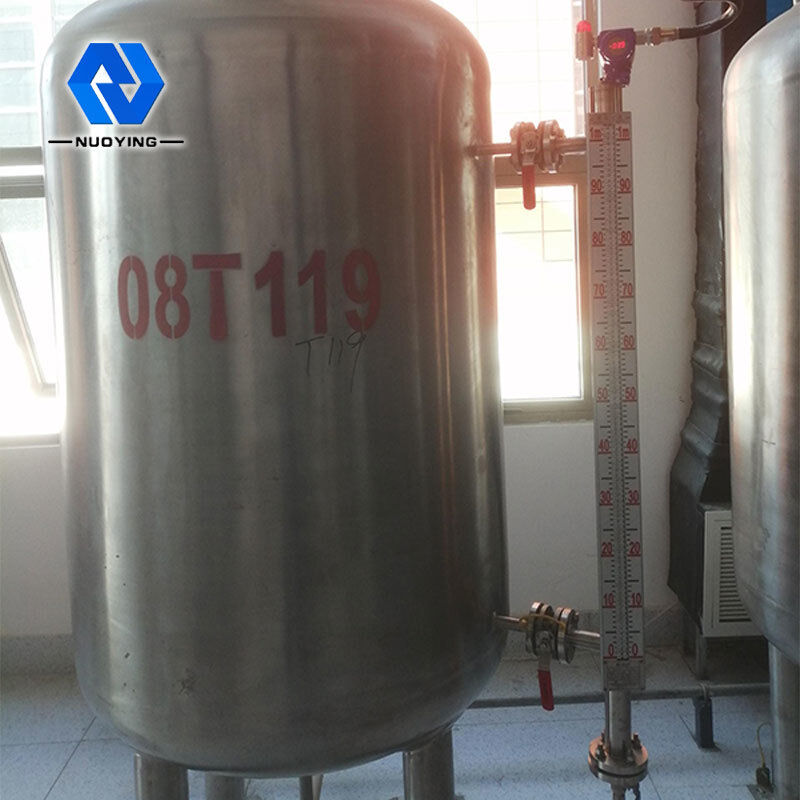

Le compteur de niveau à volet magnétique peut être utilisé pour la détection de niveau moyen de diverses tours, réservoirs, réservoirs, récipients sphériques, chaudières et autres équipements.Le compteur de niveau à volet magnétique peut être hautement scellé, étanche et adapté aux occasions à haute température, haute pression et résistantes à la corrosion.
Le mètre de niveau à volet magnétique a une cavité (appelée tuyau de mesure ou tuyau principal) pour contenir la boule flottante, et la cavité forme un connecteur avec le conteneur à travers une bride ou d'autres méthodes de connexion appropriées.Selon le principe du connecteur, avec le changement du niveau de liquide dans le récipient, le niveau de liquide dans la cavité est à la même hauteur que le niveau de liquide dans le récipient, il entraîne donc la boule flottante dans la cavité pour monter et vers le bas, et monter et descendre avec la montée et la descente du niveau de liquide dans le récipient.À ce moment, nous ne pouvons pas voir le niveau de liquide, donc un affichage à colonne magnétique est installé à l'extérieur de la chambre.

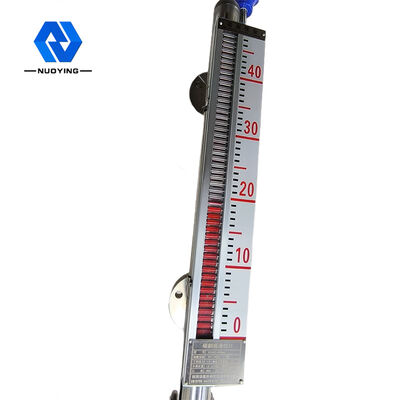

Un acier magnétique permanent est installé à la jonction du liquide immergé et de la partie flottante du flotteur.Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur magnétique dans le tube du corps de l'indicateur de niveau monte et descend également.L'acier magnétique permanent dans le flotteur est transféré à l'indicateur de colonne magnétique par couplage magnétique, entraînant la colonne rouge et blanche à tourner à 180°.Lorsque le niveau de liquide monte, la colonne passe du blanc au rouge, et lorsque le niveau de liquide baisse, la colonne passe du rouge au blanc. La jonction blanche rouge de l'indicateur est la hauteur réelle du niveau de liquide à l'intérieur du récipient, de manière à pour obtenir une indication claire du niveau de liquide.
| Applications typiques | Mesure de niveau de liquide |
| modèle du produit | NYUHZ |

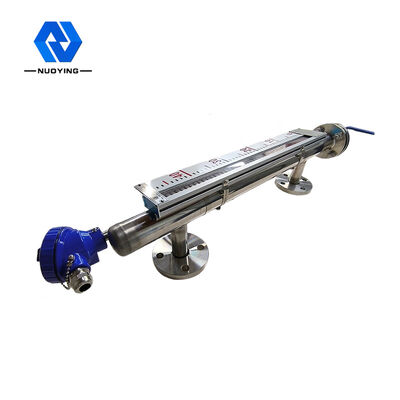

| Type d'installation | monté sur le côté, monté sur le dessus |
| Matériau du corps principal | 304 316 |
| Plage de mesure | 0~6m |
|
Précision de mesure |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (en option) |
| Densité moyenne | ≧0.425g/cm3 |
| Différence de densité | ≧0.1g/cm3 |
| Viscosité moyenne | ≦0.4Pa.S |
| Sortie de contrôle | 220 VCA, 1A |
| Sortie de boîte de vitesses | 4... 20mA (alimentation 24VDC) |
| Température de processus | -50~+350℃ |
| Pression de processus | -0.1~+16MPa |
| Connexion de processus | bride (facultatif) |
| Résolution | ±1 mm |
|
Degré de protection |
IP65, IP67, IP68 (en option) |
|
Catégorie antidéflagrante |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails)
|
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
Rabat magnétique NYUHZIndicateur de niveauCaractéristiques de conception
◎ Structure simple, fonctionnement solide et fiable, stable.
◎ L'échelle affichée sur le site est claire et lisible.
◎ Il peut mesurer et indiquer le niveau de liquide corrosif, inflammable, toxique, à haute température et agité.

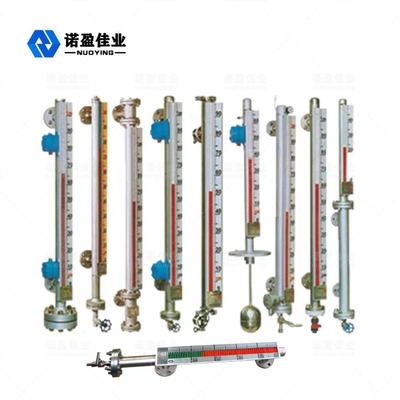

◎ Plusieurs formulaires d'installation et formulaires de connexion peuvent être sélectionnés.
◎ La plage de pression de conception va du vide total à 10 MPa.
◎ Plage de température de conception - 160 ~ + 450 ℃.
◎ La conception professionnelle peut être réalisée pour une pression et une température spéciales.
