Détails sur le produit:
|
Surface de pression de processus: | -0.1~4.0Mpa | sortie de signal: | 4… 20mA/HART/RS485/Modbus |
---|---|---|---|
Type d'antenne: | Câble flexible, tige dure | Application typique: | Liquide, la poussière, solide |
Modèles de produits: | NYSP-M22 | Matériau de l'antenne: | PTFE, 304, 316 |
Précision de la température: | -40~+130℃ | Plage de mesure: | 3m,20m |

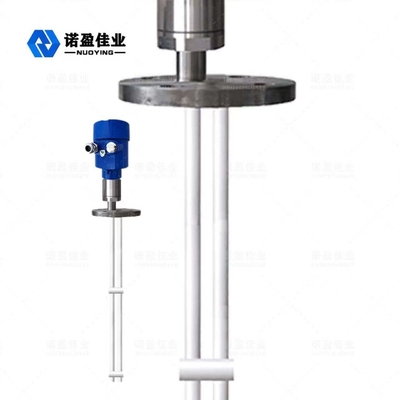

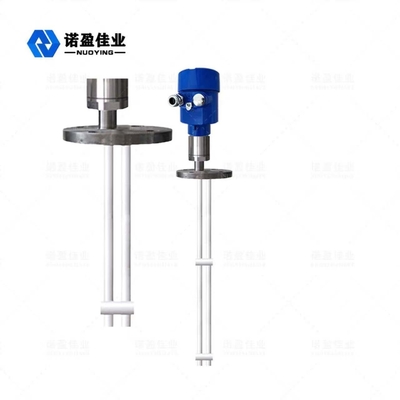

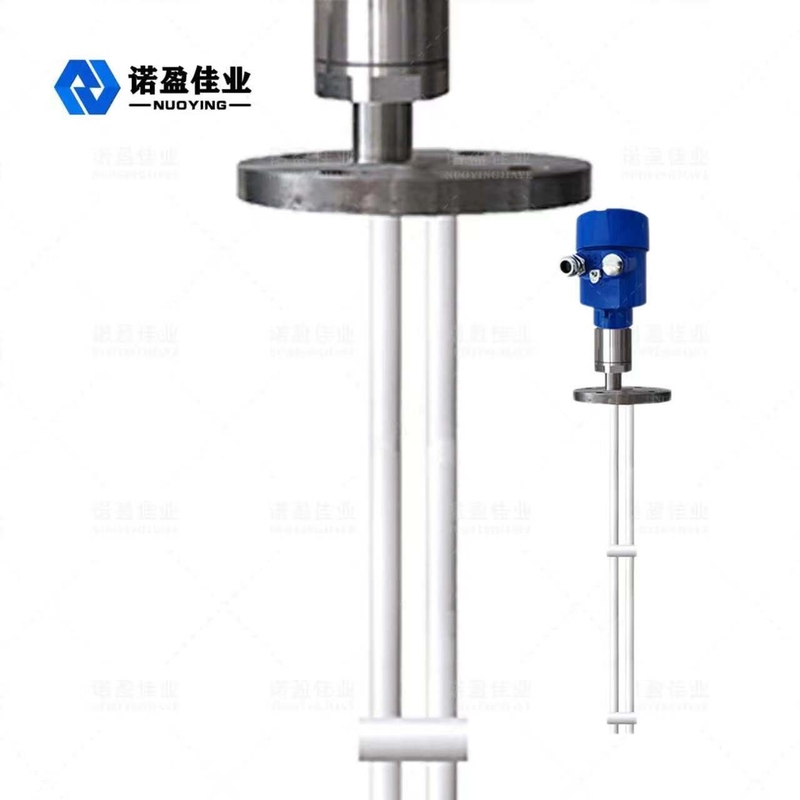

Nysp-m22 mètre de niveau d'applications large gamme haute sensibilité RF
NYSP-M22 Principe de fonctionnement du compteur de niveau d'admission RF
Le compteur de niveau de liquide à admission RF est un produit de mesure continue du niveau de liquide basé sur le principe d'admission RF.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large gamme d'applications.Par rapport au compteur de niveau de liquide capacitif traditionnel, la conception modulaire peut rendre la configuration de l'instrument simple et pratique.Après réglage, il peut être utilisé normalement et sans entretien à vie.Il permet aux utilisateurs de comprendre intuitivement le fonctionnement de l'équipement et de traiter les problèmes en temps opportun.Il est également sûr et fiable dans les situations industrielles complexes.
La technologie de mesure de conductivité par radiofréquence est une technologie de mesure de niveau de liquide avec des avantages uniques.Bien que ce concept soit très similaire à la technologie de mesure de capacité générale, la technologie de conduction RF ajoute un circuit de blindage d'entraînement et un circuit hacheur à l'unité électronique, permettant ainsi une mesure indépendante de l'impédance et de la résistance de capacité.La loi physique calcule que l'impédance de toute suspension est égale à la résistance capacitive de toute suspension, de sorte que l'influence de la suspension peut être mesurée par le déphasage du circuit oscillant et éliminée de la sortie totale.
La sonde du conductimètre radiofréquence est installée dans le réservoir de stockage et le signal radiofréquence provoqué par le changement de potentiel est obtenu par la sonde.Le couvercle d'entraînement de la sonde peut empêcher le courant RF de former une boucle à travers le matériau en suspension, garantissant ainsi la précision de la mesure de l'instrument.
Application typique |
Liquide, poussière, solide |
Modèles de produits |
NYSP-M22 |
Type d'antenne | Câble flexible, tige dure |
Matériau de l'antenne | PTFE, 304, 316 |
Plage de mesure | 0 ~ 20 m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
Précision de mesure | 0,05 % ~ 0,1 % F.S |
Source de courant | 24VDC |
Sortie de signal | 4...20mA/HART/RS485/Modbus... |
Température de processus | -40~+130℃ |
Pression de processus | -0.1~4.0MPa |
Connexion de processus | Filetage, bride (facultatif) |
Interface électrique | M20 × 1,5, ½ "NPT |
Degré de protection | IP65, IP67, IP68 (en option) |
Catégorie antidéflagrante |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M22 Caractéristiques de conception du compteur de niveau d'admission RF
La conception unique du circuit de blindage d'entraînement du matériau anti-suspension peut améliorer les performances des matériaux anti-suspension.
Gamme de puissance.13~35V CC
Température de processus de sonde adaptative - 100 ℃ ~ 800 ℃
Aucune mesure aveugle ne peut être appliquée à une mesure horizontale de 12cm voire plusieurs cm
La plage de mesure maximale peut être de plusieurs centaines de mètres voire plusieurs centaines de mètres
La mesure d'interface de matériaux visqueux est le plus grand avantage de l'instrument
Rendement stable et fiable, résistant à la farine, à la rugosité, à la vapeur, à la cristallisation et au dépôt de cire
Pas d'entretien, pièces non mobiles, pièces non d'usure, nettoyage, entretien et mise en service irréguliers
