Détails sur le produit:
|
sortie de signal: | 4… 20mA/HART/RS485/Modbus | Surface de pression de processus: | -0.1~4.0Mpa |
---|---|---|---|
Application typique: | Liquide, poussière, solide isolant ultra haute température | Modèles de produits: | NYSP-M20 |
Type d'antenne: | Câble flexible, tige dure | Matériau de l'antenne: | PTFE, 304, 316 |
Précision de la température: | -40~+130℃,-100~+200℃ | Plage de mesure: | 0~20m |

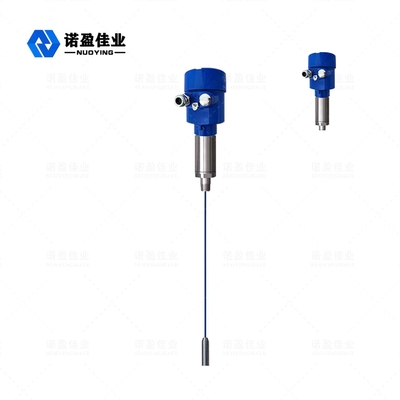

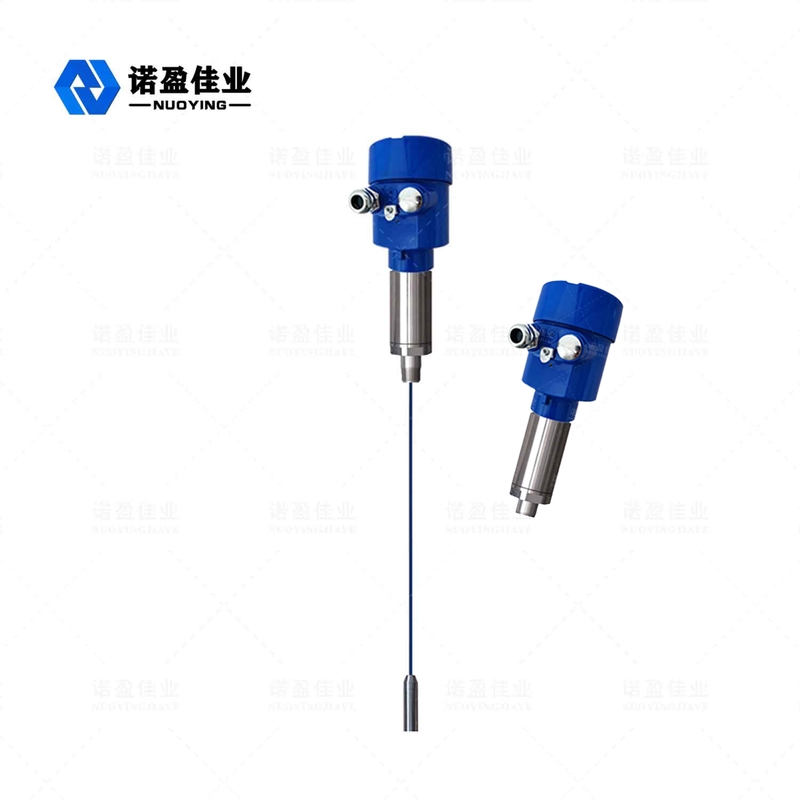

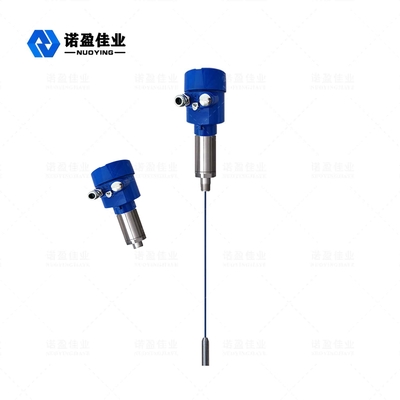

NYSP-M20 Admission RF Résistance aux cendres volantes Indicateur de niveau PTFE
NYSP-M20 Principe de fonctionnement du compteur de niveau d'admission RF
Le compteur de niveau d'admission RF est un produit de mesure de niveau continu basé sur le principe d'admission RF.Le produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large application.Par rapport à l'indicateur de niveau capacitif traditionnel, la conception modulaire peut être utilisée pour régler l'instrument simplement et commodément.Une fois le réglage terminé, il peut être utilisé normalement et sans entretien à vie.Il permet aux utilisateurs de comprendre intuitivement le fonctionnement de l'équipement et de traiter rapidement les problèmes.Il est également sûr et fiable dans les situations industrielles complexes.
La technologie de mesure de conductivité RF est une technologie de mesure de niveau avec des avantages uniques.Bien que le concept soit très similaire aux techniques générales de mesure de capacité, les techniques de conduction RF ajoutent un circuit de blindage d'entraînement et un circuit hacheur à l'unité électronique, permettant une mesure indépendante de l'impédance et de la résistance capacitive.Les lois de la physique calculent que l'impédance de toute suspension et la résistance capacitive de toute suspension sont égales, de sorte que l'effet de la suspension peut être mesuré par le déphasage du circuit oscillant et éliminé de la sortie totale.
La sonde du conductimètre RF est installée dans le réservoir de stockage et le signal RF provoqué par le changement de potentiel électrique est obtenu par la sonde.Le couvercle d'entraînement de la sonde empêche le courant RF d'être dévié à travers le matériau de suspension pour former un anneau, garantissant ainsi la précision de la mesure de l'instrument.
Application typique |
Liquide, poussière, solide isolant ultra haute température |
Modèles de produits |
NYSP-M20 |
Type d'antenne | Câble flexible, tige dure |
Matériau de l'antenne | PTFE, 304, 316 |
Plage de mesure | 0 ~ 20 m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
Précision de mesure | 0,05 % ~ 0,1 % F.S |
Source de courant | 24VDC |
Sortie de signal | 4...20mA/HART/RS485/Modbus... |
Température de processus | -40~+130℃,-100~+200℃ |
Pression de processus | -0.1~4.0MPa |
Connexion de processus | Filetage, bride (facultatif) |
Interface électrique | M20 × 1,5, ½ "NPT |
Degré de protection | IP65, IP67, IP68 (en option) |
Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M20 Caractéristiques de conception du compteur de niveau d'admission RF
Le matériau anti-suspension unique pilote la conception du circuit de blindage, peut améliorer la capacité du matériau anti-suspension.
Gamme de puissance.13 ~ 35vcc
Température de processus de sonde adaptative.- 100 ℃ ~ 800 ℃
Aucune mesure aveugle ne peut être appliquée à des mesures horizontales de 12 centimètres ou même de quelques centimètres
La plage de mesure maximale peut être de centaines de mètres voire de centaines de mètres
La mesure d'interface de matériaux visqueux est le plus grand avantage de l'instrument
Sortie stable et fiable, résistant à la farine, au rugueux, à la vapeur d'eau, au cristal, au naufrage de la cire
Ne pas entretenir, pas de pièces mobiles, pièces difficiles à porter, ne pas nettoyer, entretenir et déboguer régulièrement
