Détails sur le produit:
|
| sortie de signal: | 4… 20mA/HART/RS485/Modbus | Surface de pression de processus: | -0.1~4.0Mpa |
|---|---|---|---|
| Application typique: | Liquide, poussière, solide ， Interface des matériaux visqueux | Modèles de produits: | NYSP-M19 |
| Type d'antenne: | Câble flexible, câble flexible isolé, tige dure | Matériau de l'antenne: | PTFE, 304, 316 |
| Précision de la température du processus: | -40~+130℃ | Plage de mesure: | 0~20m |

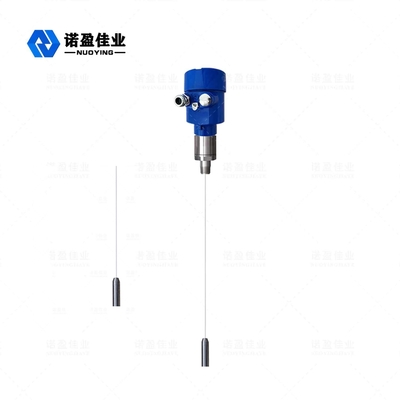

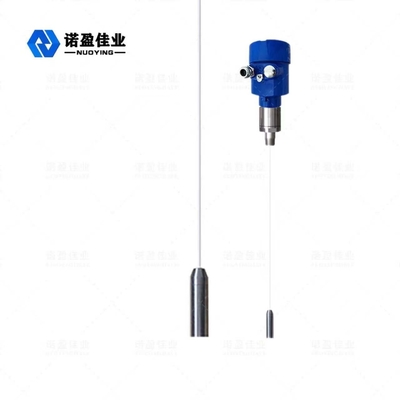

NYSP-M19 Compteur de niveau de mesure d'interface de matériaux visqueux d'admission RF
NYSP-M19 Principe de fonctionnement du compteur de niveau d'admission RF
Le niveau d'inclusion RF est un produit de mesure de niveau continu basé sur le principe d'inclusion RF.Ce produit présente les avantages d'une stabilité élevée, d'une sensibilité élevée et d'une large application.Comparé à l'étage de condensateur conventionnel, il utilise une conception modulaire et peut être facilement configuré en instruments.Une fois la configuration terminée, il peut être utilisé normalement et peut être maintenu à vie.Il utilise la maison pour visualiser les opérations et traiter les problèmes en temps opportun.Il est également sûr et fiable dans un environnement industriel complexe.
La technologie de mesure de conductivité RF est une technologie de mesure de niveau avec des avantages uniques.Bien que le concept soit très similaire aux techniques générales de mesure de capacité, les techniques de conduction RF ajoutent un circuit de blindage d'entraînement et un circuit hacheur à l'unité électronique, permettant une mesure indépendante de l'impédance et de la résistance capacitive.Les lois de la physique calculent que l'impédance de toute suspension et la résistance capacitive de toute suspension sont égales, de sorte que l'effet de la suspension peut être mesuré par le déphasage du circuit oscillant et éliminé de la sortie totale.
La sonde du conductimètre RF est installée dans le réservoir de stockage et le signal RF provoqué par le changement de potentiel électrique est obtenu par la sonde.Le couvercle d'entraînement de la sonde empêche le courant RF d'être dévié à travers le matériau de suspension pour former un anneau, garantissant ainsi la précision de la mesure de l'instrument.
|
Application typique |
Liquide, poussière, solide,Interface matériaux visqueux |
| Modèles de produits |
NYSP-M19 |
| Type d'antenne | Câble flexible, câble flexible isolé, tige dure |
| Matériau de l'antenne | PTFE, 304, 316 |
| Plage de mesure | 0 ~ 20 m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
| Précision de mesure | 0,05 % ~ 0,1 % F.S |
| Source de courant | 24VDC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃ |
| Pression de processus | -0.1~4.0MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| Interface électrique | M20 × 1,5, ½ "NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M19 Caractéristiques de conception du compteur de niveau d'admission RF
Le matériau anti-suspension unique pilote la conception du circuit de blindage, ce qui améliore la capacité du matériau anti-suspension.
Gamme de puissance.13 ~ 35vcc
Température de processus de sonde adaptative.- 100 ℃ ~ 800 ℃
Les mesures d'angle mort ne peuvent pas être appliquées à des mesures horizontales de 12 centimètres ou même de quelques centimètres
La plage de mesure maximale peut être de centaines de mètres voire de centaines de mètres
La mesure d'interface de matériaux visqueux est le plus grand avantage de l'instrument
Sortie stable et fiable, résistant à la farine, au rugueux, à la vapeur d'eau, au cristal, au naufrage de la cire
Ne pas entretenir, ne pas déplacer les pièces, pièces difficiles à porter, ne pas nettoyer, entretenir et déboguer régulièrement
