Détails sur le produit:
|
| sortie de signal: | 4… 20mA/HART/RS485/Modbus | Interface électrique: | M20 × 1,5, ½ "NPT |
|---|---|---|---|
| Application typique: | Liquide, la poussière, solide | Plage de mesure: | 3m，20m |
| Type d'antenne: | Câble flexible, câble flexible isolé, câble flexible non isolé, tige dure | Matériau de l'antenne: | PTFE, 304, 316 |
| Modèles de produits: | NYSP-M18 | Précision de la température du processus: | -40~+130℃ |

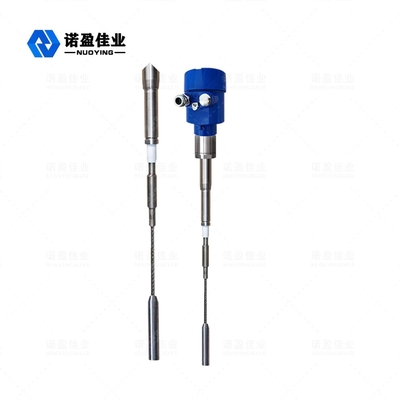

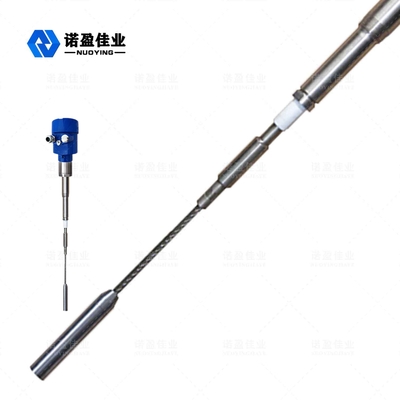

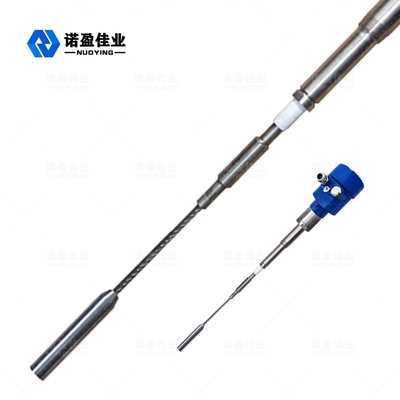

NYSP-M18 Compteur de niveau de haute précision d'admission de zone morte sans mesure RF
NYSP-M18 Principe de fonctionnement du compteur de niveau d'admission RF
Le niveau d'inscription RF est un produit de mesure horizontale continue basé sur le principe de l'admission RF.Ce produit a une stabilité élevée, une sensibilité élevée et des avantages largement utilisés.Par rapport au niveau de condensateur traditionnel, il utilise une conception modulaire qui permet de régler facilement et facilement les instruments.Une fois le réglage terminé, il peut être utilisé normalement et peut être conservé à vie.Il utilise les ménages pour visualiser le fonctionnement et traiter les problèmes à temps.Il est également sûr et fiable dans un environnement industriel complexe.
La technologie de mesure de la conductivité RF est une technologie de mesure horizontale avec des avantages uniques.Bien que le concept soit très similaire à la technologie générale de mesure des condensateurs, la technologie de conductivité RF ajoute le circuit de blindage de commande et le circuit de hachage dans l'unité d'électrons, qui peuvent mesurer indépendamment l'impédance et la résistance capacitive.Selon le calcul de la loi de la loi physique, toute suspension de l'impédance et de la résistance du condensateur de toute suspension est égale, de sorte que l'effet de la suspension peut être mesuré par le déphasage du circuit oscillant et éliminé de la sortie totale.
La sonde de l'instrument de conductivité RF est installée dans un réservoir de stockage, et le signal RF provoqué par le changement de potentiel est obtenu par la sonde.Le couvercle d'entraînement de la sonde peut empêcher le courant RF de tourner à travers le matériau de suspension pour former un anneau, garantissant ainsi la précision de la mesure de l'instrument.
|
Application typique |
Liquide, poussière, solide |
| Modèles de produits |
NYSP-M18 |
| Type d'antenne | Câble flexible, câble flexible isolé, câble flexible non isolé, tige dure |
| Matériau de l'antenne | PTFE, 304, 316 |
| Plage de mesure | 3m, 20m (des centaines de mètres peuvent être mesurés pour les puits profonds, personnalisés) |
| Précision de mesure | 0,05 % ~ 0,1 % F.S |
| Source de courant | 24VDC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃ |
| Pression de processus | -0.1~4.0MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| Interface électrique | M20 × 1,5, ½ "NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYSP-M18 Caractéristiques de conception du compteur de niveau d'admission RF
Le matériau anti-suspension unique entraîne la conception du circuit de blindage améliore la capacité à empêcher les matériaux de suspension.
Gamme de puissance.13 ~ 35 VCC
Température de processus de sonde adaptative.-100 ℃ ~ 800 ℃
Aucune mesure d'angle mort ne peut être appliquée à une valeur de mesure horizontale de 12 centimètres ou même de quelques centimètres
La plage de mesure maximale peut atteindre des centaines de mètres voire des centaines de mètres
La mesure d'interface des matériaux collants est le plus grand avantage de l'instrument
Sortie stable et fiable, résistance à la farine, au rugueux, à la vapeur d'eau, au cristal et à la cire
Pas d'entretien, pas de pièces d'exercice, pas de pièces faciles à porter, pas de nettoyage, d'entretien et de débogage réguliers
