| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYCSUL-501 |
| Nombre De Pièces: | 1 PCS |
| Prix: | $150~$350/pcs |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces/par mois |

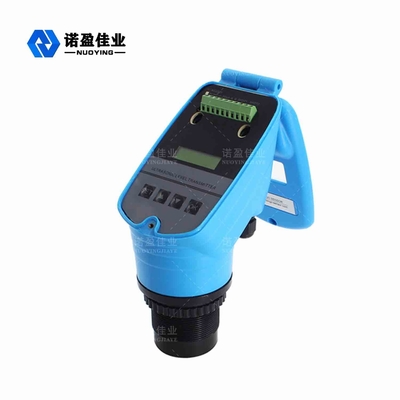

Transmetteur de niveau ultrasonique NYCSUL-501 IP67 40KHz 100KHz pour réservoir d'eau
Transmetteur de niveau à ultrasons
L'indicateur de niveau à ultrasons est un indicateur de niveau numérique contrôlé par un microprocesseur.Dans la mesure de l'impulsion ultrasonore faite par le capteur (transducteur), les ondes sonores après la réflexion de la surface du liquide par le même capteur recevant, par le cristal piézoélectrique sont converties en signaux électriques, et par les ondes sonores entre le temps de transmission et de réception pour calculer le capteur au distance mesurée à la surface du liquide.En raison de l'utilisation de la mesure sans contact, le milieu mesuré est presque illimité, peut être largement utilisé dans une variété de mesures de hauteur de matériaux liquides et solides.
Transmetteur de niveau à ultrasonsParamètre technique
| Application typique | Mesure de niveau de liquide |
| Gamme de fréquences | 40KHz,100KHz |
| Type de sonde | Intégré |
| Matériau de la sonde | PP/PVC/PTFE/304 (facultatif) |
| Plage de mesure | 0～20m |
| Précision de mesure | ＜0,25 % (gamme＜20m) |
| Angle de mesure | 10° |
| Source de courant | 24VDC,220 VCA |
| Température de processus | (-20-70℃) |
| Pression de processus | Pression normale |
| Connexion de processus | Filetage, bride, support de montage (en option) |
| Sortie de signal | 4...20mA/HART/RS485... |
| Mode d'affichage | Niveau de liquide, distance (hauteur à vide) |
| Réglage de la sortie | Réglage de la limite supérieure, réglage de la limite inférieure |
| Affichage | LC D |
| Matériau de la coque | Polypropylène/Aluminium |
| classe de protection | IP65, IP67 |
| Antidéflagrant | ExiaⅡCT6Ga |
Transmetteur de niveau à ultrasonsPrincipe de mesure
L'indicateur de niveau à ultrasons est installé sur le dessus du conteneur.Sous le contrôle de l'unité électronique, la sonde émet un faisceau d'impulsions ultrasonores vers l'objet à mesurer, l'onde sonore est réfléchie par la surface de l'objet et une partie de l'écho réfléchi est reçue par la sonde et convertie en un signal électrique, qui est retransmis en fonction de l'onde ultrasonore.La différence de temps jusqu'à la re-réception et la vitesse connue du son sont utilisées pour déterminer le changement du niveau du matériau.Le signal micro-onde est traité par le dispositif électronique et finalement converti en un signal électrique lié au niveau du matériau.
