Détails sur le produit:
|
Application typique: | Liquide, poudre, particules | Modèles de produit: | NYSP-UK861 |
---|---|---|---|
Source de courant: | 24 VCC/220 VCA | Sonde Rod Material: | 304,PTFE(en option) |
Longueur de tige de sonde: | 500mm (la longueur peut être adaptée aux besoins du client selon les conditions de site) | La température de processus: | -40~+130℃ |
À retard de temps: | 0 ~ 30 s (facultatif) | Protection de perte de puissance: | Normalement ouvert, normalement fermé, champ permutable |
Surligner: | Commutateur de niveau de Type d'admission RF 24VDC,anti-adhérence de commutateur de niveau d'admission RF,capteur de niveau RF de particules |

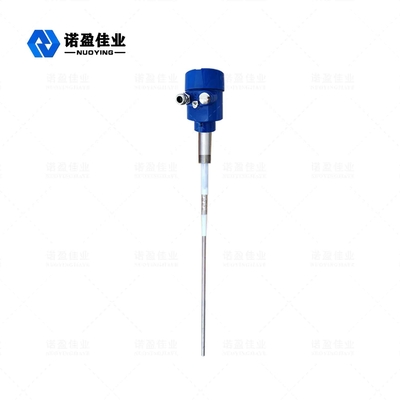

Commutateur d'admission RF 24VDC anti-adhérence
Principe de fonctionnementdeCommutateur d'admission RF 24VDC anti-adhérence
Le principe de fonctionnement du commutateur de niveau d'admittance radiofréquence est basé sur la technologie capacitive radiofréquence (RF).Une radiofréquence est appliquée à la sonde et, grâce à une analyse continue, les effets causés par le milieu environnant sont déterminés.Étant donné que tous les matériaux ont une permittivité et que leur conductivité est différente de celle de l'air, l'impédance globale réfléchie par le petit décalage de capacité change lorsque la sonde est en contact avec le matériau.Étant donné que la sonde sous tension et la paroi de la cuve forment les deux plaques polaires du condensateur, l'isolant de la sonde et l'air environnant deviennent le matériau diélectrique, lorsque l'air (qui a une constante diélectrique de 1,0) est remplacé par tout autre matériau ( avec une constante diélectrique > 1), l'effet capacitif est renforcé.Changeant ainsi l'impédance de l'application.C'est-à-dire que le changement de valeur de capacité provoque le changement d'impédance.Cet effet est mesuré par le circuit et comparé à une référence établie par le réglage de sensibilité (circuit).
Caractéristique de conceptiondeCommutateur d'admission RF 24VDC anti-adhérence
◎ce produit utilise des composants de microprocesseur intelligents et une technologie de mesure de différence, qui peut mesurer l'eau, les eaux usées, la boue et d'autres liquides, en particulier peut mesurer efficacement et avec précision les milieux corrosifs puissants, et peut compenser dynamiquement les changements environnementaux et les matériaux suspendus ;
◎l'opération est très simple.Il vous suffit de régler le bouton de sensibilité correspondant en fonction du support et d'utiliser le filtre de retard de surtension ;
◎ les modes d'alarme de limite supérieure et inférieure peuvent être définis de manière flexible, et l'utilisateur peut définir et sélectionner lui-même les contacts normalement ouverts et normalement fermés ;
◎Les relais unipolaires bidirectionnels importés hautes performances sont utilisés pour les relais monopoint et multipoint.La capacité de courant de contact à point unique peut atteindre 8A et le relais multipoint 3A.Peut piloter directement des dispositifs d'alarme dans la plage ;
◎ Une sonde PTFE est utilisée.Il n'y a pas de dispositif mobile à la position de détection.Il est résistant aux chocs, aux hautes températures et à la corrosion.
paramètres techniquesdeCommutateur d'admission RF 24VDC anti-adhérence
Application typique | Alarme haute et basse pour liquide, poussière, particules, solides et autres fluides |
modèle du produit | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
Forme de tige de sonde | Type de câble, type de poteau et type plat |
Matériau de la tige de la sonde | 500 mm (la longueur peut être personnalisée en fonction des conditions du site) |
Source de courant | 24 VCC, 220 VCA |
Signal de sortie | Sortie relais bipolaire bidirectionnel (DPDT), 5A 24VDC ou 5A 220VAC |
Température ambiante | -40~+80℃ |
Température de processus | -40 ~ + 130 ℃, -184 ~ + 260 ℃,> 260 ℃ Sélectionnez la sonde céramique haute température |
Pression de processus | -0.1~2.0MPa |
Connexion de processus | filetage, supports, bride (sélectionnable) |
temporisation | 0-30s réglable |
Protection contre les pertes de puissance | Normalement ouvert, normalement fermé, commutable sur place |
sensibilité | 0.5pf ~ 750pf |
Alarme de défaut | Limite supérieure ou inférieure, réglable sur place |
niveaux de protection | IP67 |
Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
