Détails sur le produit:
|
| Application typique: | Bas liquide de constante diélectrique | Matériel d'antenne: | Tige dure de baril |
|---|---|---|---|
| Source de courant: | 24 VOLTS CONTINU | la température moyenne: | -40~+200℃ |
| Pression de processus: | -0.1~8.0MPa | tringlerie de procédure: | Fil, bride (facultative) |
| niveaux de la protection: | IP6 7 | classification anti-déflagrante: | ExiaIICT6 (facultatif) |
| Surligner: | Transmetteur de niveau RF à tige dure de baril,transmetteur de liquide RF à faible constante diélectrique |
||

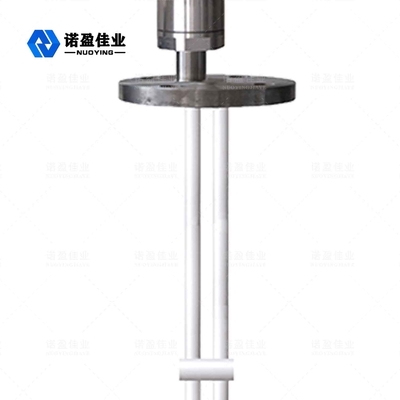

Transmetteur de niveau d'admission RF NYSP-M21 pour liquide à faible constante diélectrique
Le principe de fonctionnement du transmetteur de niveau d'admission RF NYSP-M21 pour un liquide à faible constante diélectrique
Le mesureur de niveau d'admission RF est principalement composé d'une partie détection et d'une partie transmission.La partie détection comprend une sonde, un boîtier de protection, etc. ;, amplificateur d'entraînement de modulation, lien d'amortissement de filtre, limite de tension et circuit de conversion tension-courant, etc. Selon le principe du pont, la capacité accrue due à la montée du niveau de liquide rend le pont déséquilibré.Dans le même temps, la tension de sortie du démodulateur, qui est proportionnelle au déséquilibre du pont, est filtrée et amplifiée, amortie en sortie et convertie en tension/courant.Signal de courant 4-20mA proportionnel au niveau.Qu'il s'agisse d'un compteur de niveau de capacité de radiofréquence ou d'un compteur de niveau d'admission de radiofréquence, il peut mesurer avec précision le niveau du milieu, mais par rapport au compteur de niveau de capacité de radiofréquence ordinaire, le compteur de niveau d'admission de radiofréquence est plus approprié pour mesurer le niveau de matériau, car il peut L'influence du matériau suspendu sur la mesure du niveau de matériau est bien gérée.
Caractéristiques de conceptiondu transmetteur de niveau d'admission RF NYSP-M21 pour liquide à faible constante diélectrique
◎ anti-accrochage : la conception unique du circuit de blindage de conduite améliore la capacité anti-accrochage
◎ plage d'alimentation : plage de fonctionnement de l'alimentation : 13 ~ 35vdc
◎ température de processus de la sonde : - 100 ℃ ~ 800 ℃
◎Aucune mesure de zone morte, peut être appliquée à une large gamme d'occasions de mesure de niveau de matériau de plus de dix centimètres ou même de plusieurs centimètres
◎La plage de mesure maximale peut atteindre des centaines de mètres, voire des centaines de mètres
◎La mesure d'interface de matériau visqueux est un grand avantage de cet instrument
◎sortie stable et fiable, résistante aux cendres volantes, aux chutes de matériaux, à la vapeur d'eau, à la cristallisation et à la cire
◎pas de mouvement, pas de pièces faciles à porter, pas de nettoyage, d'entretien et de débogage réguliers
paramètres techniquesdu transmetteur de niveau d'admission RF NYSP-M21 pour liquide à faible constante diélectrique
| Application typique | Liquide (corrosion, conductivité, faible constante diélectrique, agitation, interface, déshydratation électrique, viscosité, puits profond, plage ultra large et autres occasions) |
| Poussière (conductivité, poudre isolante, etc.) | |
| Solide (conductivité, isolant, solide isolant ultra haute température, etc.) | |
|
modèle du produit
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forme d'antenne
|
Câble souple, câble souple isolé, câble souple non isolé, tige dure, tige dure isolée, tige dure isolée aux deux extrémités, tige dure cylindrique |
| Matériau de l'antenne | PTFE,304,316 |
| plage de mesure | 3m, 20m (le puits profond peut mesurer des centaines de mètres et peut être personnalisé) |
| Longueur d'onde | 635-650mm |
| Précision de mesure | 0,05 % ~ 0,1 % FS |
| Source de courant | 24VDC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus…. |
| Température de processus | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pression de processus |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Connexion de processus | filetage, bride (sélectionnable) |
| Interface électrique | M20*1.5,½ ″NPT |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
