Détails sur le produit:
|
| Application typique: | Niveau liquide | Modèles de produit: | NY-UHZ |
|---|---|---|---|
| Forme d'installation: | Supérieur monté | Matériau du corps: | 316 |
| Plage de mesure: | 0~ 6,0 m | Précision de mesure: | ±3 millimètre |
| Densité moyenne: | ≥ 0,425 g/cm3 | Différence de densité: | ≥ 0,1 g/cm3 |
| Surligner: | Jauge de niveau de volet magnétique liquide,jauge de niveau de volet magnétique 20mA |
||

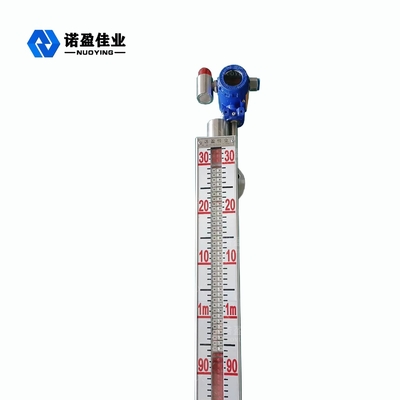

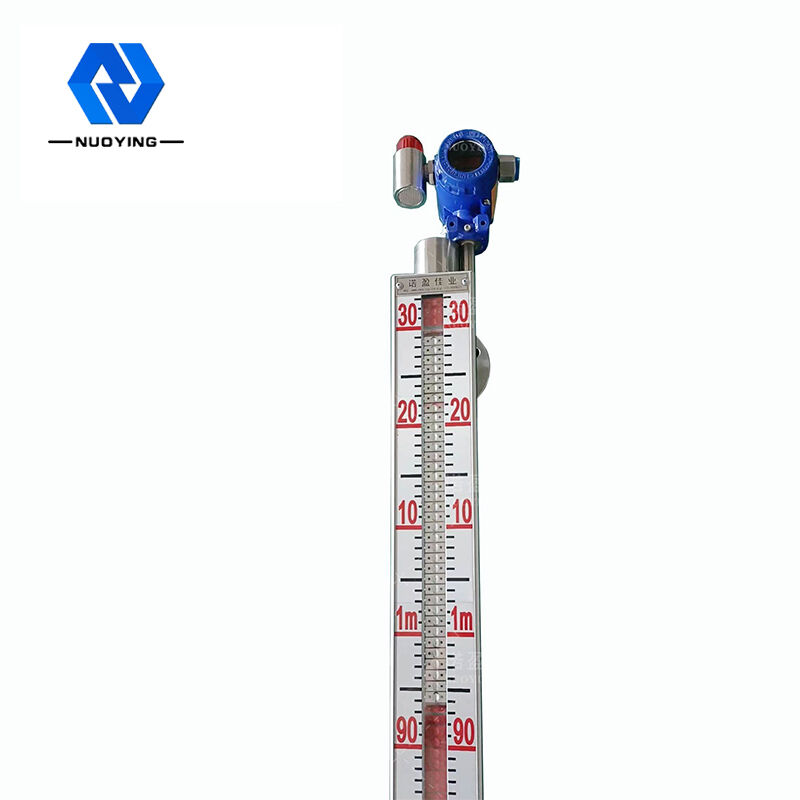

Jauge de niveau à rabat magnétique 4-20 mA à montage latéral
Principe de fonctionnement deJauge de niveau à rabat magnétique 4-20 mA à montage latéral
La jauge de niveau à volet magnétique (également connue sous le nom de jauge de niveau à flotteur magnétique) est développée sur la base du principe de la flottabilité et du couplage magnétique.Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur magnétique dans le tube du corps de la jauge de niveau de liquide monte et descend également, et l'aimant permanent dans le flotteur est transmis à l'indicateur de colonne à bascule magnétique par couplage magnétique, entraînant le colonnes à bascule rouge et blanche pour basculer à 180 °, lorsque le niveau de liquide monte, la colonne à bascule passe du blanc au rouge, et lorsque le niveau de liquide baisse, la colonne à bascule passe du rouge au blanc, et la jonction rouge et blanche de l'indicateur est la hauteur réelle du niveau de liquide à l'intérieur du récipient, de manière à obtenir un niveau de liquide clair.instruire.
Caractéristique de conceptiondeJauge de niveau à rabat magnétique 4-20 mA à montage latéral
◎structure simple, fonctionnement solide et fiable, stable
◎l'échelle d'affichage sur site est claire, frappante et facile à lire
◎il peut mesurer et indiquer le niveau de liquide avec un liquide contaminé corrosif, inflammable, toxique, à haute température et agité
◎plusieurs formes d'installation et formes de connexion peuvent être sélectionnées
◎plage de pression de conception : vide total jusqu'à 10 MPa
◎plage de température de conception : - 160 ~ + 450 ℃
◎conception professionnelle pour pression et température spéciales
paramètres techniquesdeJauge de niveau à rabat magnétique 4-20 mA à montage latéral
| Application typique | Mesure de niveau de liquide |
|
modèle du produit |
NYUHZ |
| Formulaire d'installation | Monté sur le côté, monté sur le dessus |
| Matériau du corps | 304 316 |
| plage de mesure | 0~6m |
| Précision de mesure | ±3mm,±5mm, ±10mm, ±20mm (sélectionnable) |
| Densité moyenne | ≥0.425g/cm3 |
| Différence de densité | ≥0.1g/cm3 |
| Viscosité moyenne | ≤0.4Pa.S |
| Sortie de contrôle | 220 VCA, 1A |
| Sortie de transmission | 4...20mA (alimentation 24VDC) |
| Température de processus |
-50~+350℃ |
| Pression de processus | -0.1~+16MPa |
| Connexion de processus | bride (sélectionnable) |
| rapport de résolution | ±1mm |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
