Détails sur le produit:
|
Application typique: | Mesure liquide | Modèles de produit: | NYU HERTZ |
---|---|---|---|
Forme d'installation: | côté monté | Matériau du corps: | 304 |
Plage de mesure: | 0~ 6 m | Précision de mesure: | ±3 millimètre |
Densité moyenne: | ≥0. 425 g/cm3 | Différence de densité: | ≥0. 1 g/cm3 |
Surligner: | Jauge de niveau à rabat magnétique montée sur le dessus,transmetteur de niveau magnétique à rabat,jauge de niveau à rabat magnétique 6 m |

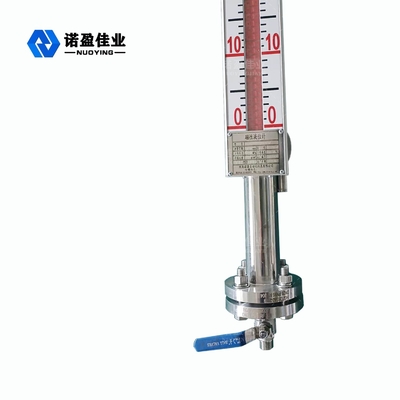

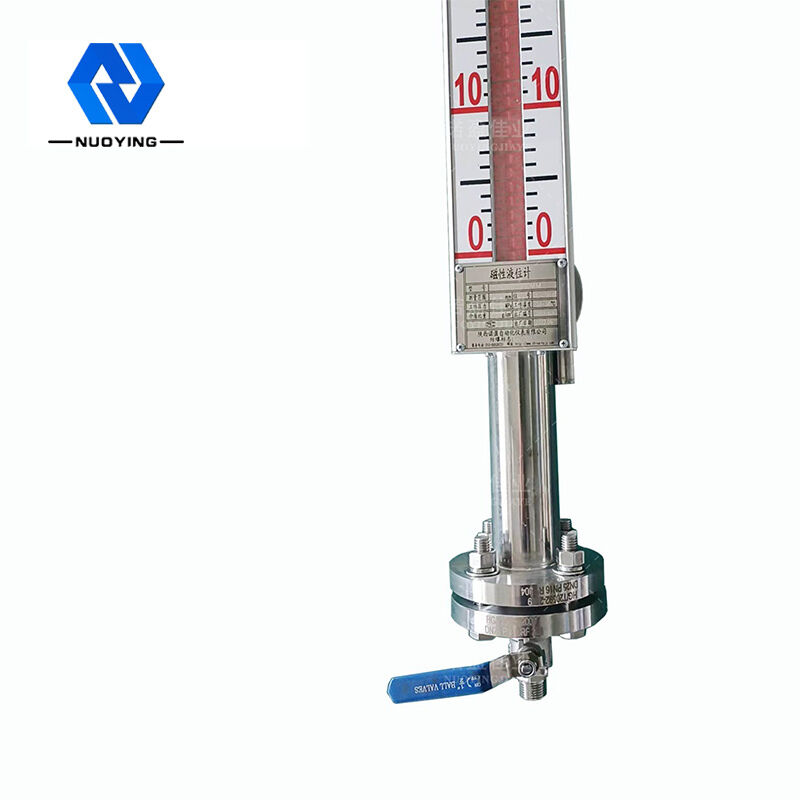

Jauge de niveau à rabat magnétique montée sur le dessus avec une grande précision
Principe de fonctionnement deJauge de niveau à rabat magnétique montée sur le dessus avec une grande précision
La jauge de niveau à volet magnétique est basée sur le principe du connecteur et du couplage magnétique pour réaliser la mesure en temps réel du niveau de liquide.Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur magnétique dans le flotteur monte et descend également.L'acier magnétique permanent dans le flotteur entraîne le volet magnétique à l'extérieur du flotteur pour tourner à 180° par couplage magnétique.Les deux côtés du volet sont peints de couleurs différentes (généralement rouge et blanc) pour indiquer la position du niveau de liquide.Généralement, lorsque le niveau de liquide dans le récipient monte, le volet passe du blanc au rouge.Lorsque le niveau de liquide dans le récipient baisse, le volet passe du rouge au blanc.La jonction blanche rouge de l'indicateur est la hauteur réelle du niveau de liquide dans le récipient, de manière à obtenir une mesure précise du niveau de liquide.
Caractéristique de conceptiondeJauge de niveau à rabat magnétique montée sur le dessus avec une grande précision
◎structure simple, fonctionnement solide et fiable, stable
◎l'échelle d'affichage sur site est claire, frappante et facile à lire
◎il peut mesurer et indiquer le niveau de liquide avec un liquide contaminé corrosif, inflammable, toxique, à haute température et agité
◎plusieurs formes d'installation et formes de connexion peuvent être sélectionnées
◎plage de pression de conception : vide total jusqu'à 10 MPa
◎plage de température de conception : - 160 ~ + 450 ℃
◎conception professionnelle pour pression et température spéciales
paramètres techniquesdeJauge de niveau à rabat magnétique montée sur le dessus avec une grande précision
Application typique | Mesure de niveau de liquide |
modèle du produit |
NYUHZ |
Formulaire d'installation | Monté sur le côté, monté sur le dessus |
Matériau du corps | 304 316 |
plage de mesure | 0~6m |
Précision de mesure | ±3mm,±5mm, ±10mm, ±20mm (sélectionnable) |
Densité moyenne | ≥0.425g/cm3 |
Différence de densité | ≥0.1g/cm3 |
Viscosité moyenne | ≤0.4Pa.S |
Sortie de contrôle | 220 VCA, 1A |
Sortie de transmission | 4...20mA (alimentation 24VDC) |
Température de processus |
-50~+350℃ |
Pression de processus | -0.1~+16MPa |
Connexion de processus | bride (sélectionnable) |
rapport de résolution | ±1mm |
niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
