Détails sur le produit:
|
| Application typique: | Liquide | Modèles de produit: | NYUH-Z |
|---|---|---|---|
| Forme d'installation: | Monté ou supérieur latéral monté | Matériau du corps: | 304 ou 316 |
| Plage de mesure: | 0~6 m | Précision de mesure: | ±3mm |
| Densité moyenne: | ≥0.425 g/cm3 | Différence de densité: | ≥0,1 g/cm3 |
| Surligner: | Jauge de niveau à rabat magnétique à bride,jauge de niveau à rabat magnétique de mesure de liquide,jauge de niveau à flotteur magnétique de 6 m |
||

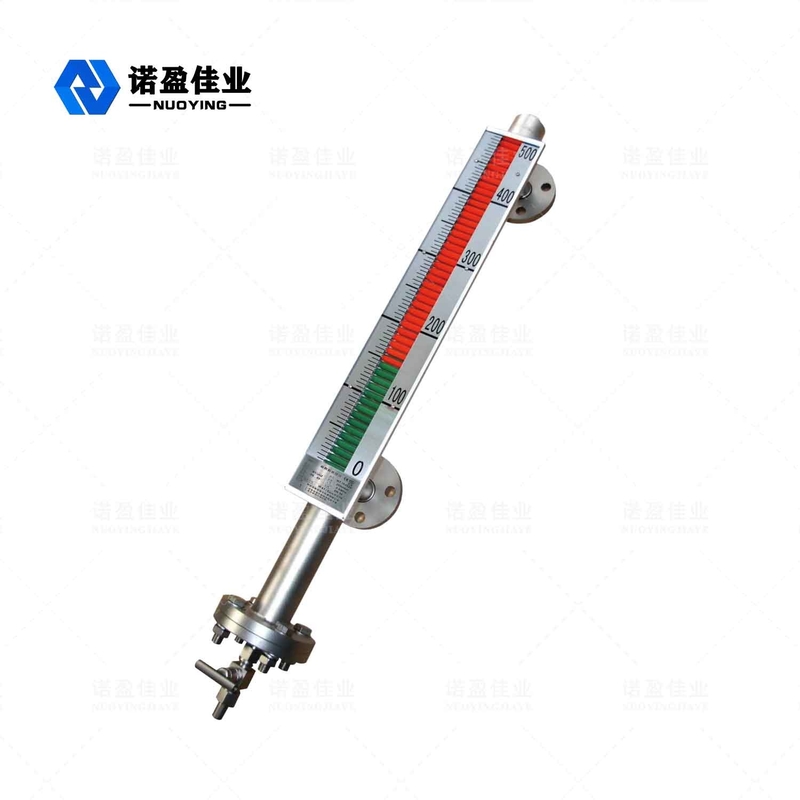

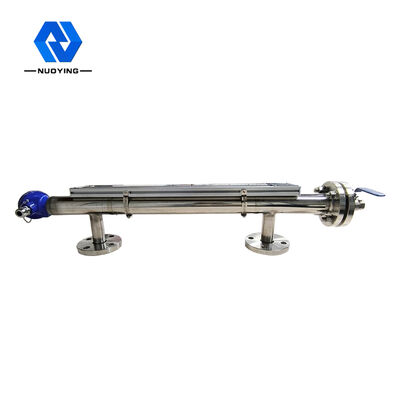

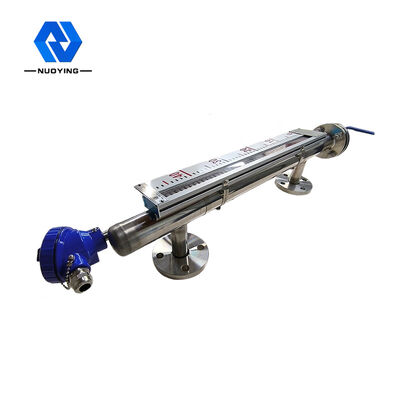

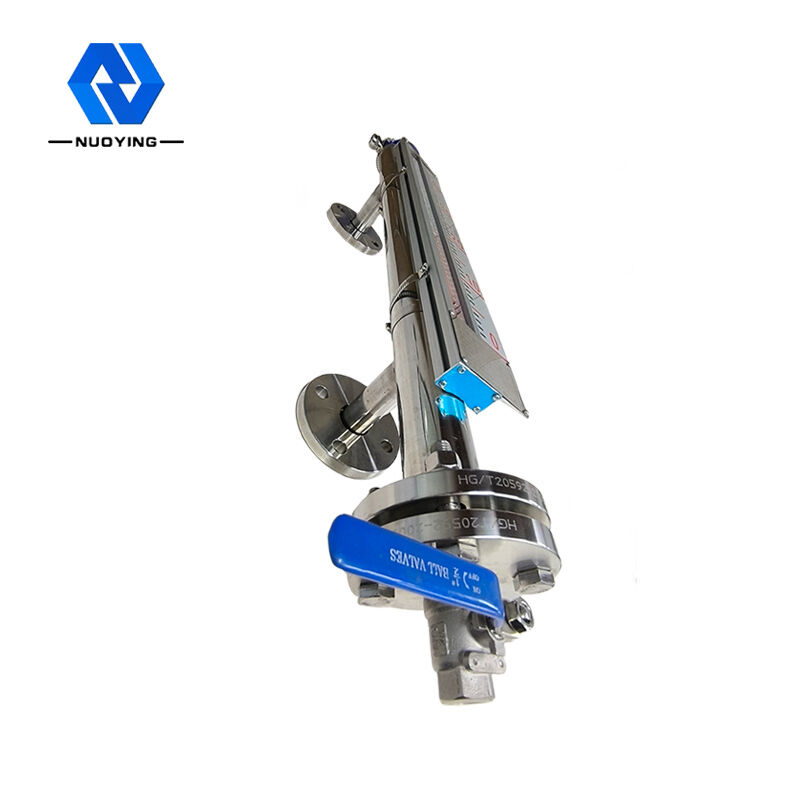

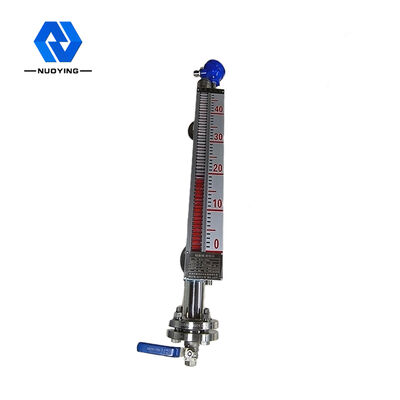

Indicateur de niveau d'aileron magnétique de bride de 6m pour la mesure liquide
Principe de fonctionnement deIndicateur de niveau d'aileron magnétique de bride de 6m pour la mesure liquide
La jauge de niveau à volet magnétique est développée sur la base du principe de la flottabilité (loi d'Archimède) combiné à un couplage magnétique.Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur dans le tuyau principal de la jauge de niveau monte et descend également, et le flotteur L'acier magnétique permanent à l'intérieur est transmis à l'indicateur sur site (règle) par couplage magnétique, qui entraîne la rotation de la colonne tournante jaune, noire (ou rouge et blanche).Lorsque le niveau de liquide monte, la colonne tournante passe du blanc au rouge.Lorsque le niveau de liquide baisse, la colonne tournante passe du rouge au blanc.La jonction du rouge et du blanc de l'indicateur correspond à la hauteur réelle de la jauge de niveau moyen dans le conteneur.
Caractéristique de conceptiondeIndicateur de niveau d'aileron magnétique de bride de 6m pour la mesure liquide
◎structure simple, fonctionnement solide et fiable, stable

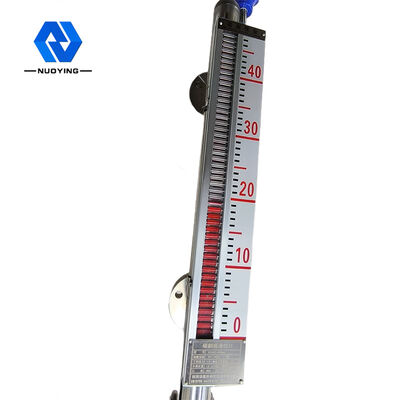

◎l'échelle d'affichage sur site est claire, frappante et facile à lire
◎il peut mesurer et indiquer le niveau de liquide avec un liquide contaminé corrosif, inflammable, toxique, à haute température et agité
◎plusieurs formes d'installation et formes de connexion peuvent être sélectionnées
◎plage de pression de conception : vide total jusqu'à 10 MPa
◎plage de température de conception : - 160 ~ + 450 ℃
◎conception professionnelle pour pression et température spéciales
paramètres techniquesdeIndicateur de niveau d'aileron magnétique de bride de 6m pour la mesure liquide
| Application typique | Mesure de niveau de liquide |
|
modèle du produit |
NYUHZ |
| Formulaire d'installation | Monté sur le côté, monté sur le dessus |
| Matériau du corps | 304 316 |
| plage de mesure | 0~6m |
| Précision de mesure | ±3mm,±5mm, ±10mm, ±20mm (sélectionnable) |
| Densité moyenne | ≥0.425g/cm3 |
| Différence de densité | ≥0.1g/cm3 |
| Viscosité moyenne | ≤0.4Pa.S |
| Sortie de contrôle | 220 VCA, 1A |
| Sortie de transmission | 4...20mA (alimentation 24VDC) |
| Température de processus |
-50~+350℃ |
| Pression de processus | -0.1~+16MPa |
| Connexion de processus | bride (sélectionnable) |
| rapport de résolution | ±1mm |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
