Détails sur le produit:
|
| Application typique: | Liquide de conduite, interface | Matériel d'antenne: | Câbles flexibles isolés PTFE (facultatifs) |
|---|---|---|---|
| Source de courant: | 24 C.C DE V | la température moyenne: | -40~+150℃ |
| Pression de processus: | -0,1 | MPA 4,0 | tringlerie de procédure: | 3/4 fil de B S P T (norme), bride (facultative) |
| niveaux de la protection: | IP6 7 | sortie de signal: | 4… 20mA/RS485 |
| Surligner: | Transmetteur de niveau RF anti-accrochage,transmetteur de niveau d'admission RF liquide conducteur |
||

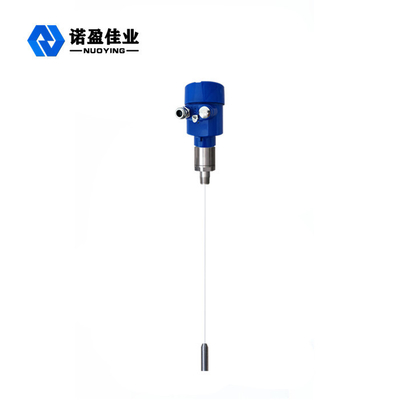

NYSP-M19 Anti-accrochant l'émetteur de niveau d'accès de rf avec la chaîne de mesure étendue
Le principe de travail de NYSP-M19 Anti-accrochant l'émetteur de niveau d'accès de rf avec la chaîne de mesure étendue
La technique de mesure de conductivité de rf est une technique de mesure de position avec des avantages uniques. Bien que semblable au concept de la technologie générale de mesure de capacité, la technologie de conduction de rf ajoute le circuit de Conduire-bouclier et le circuit de couperet à l'unité électronique, de ce fait permettant la mesure distincte de l'impédance et du capacaciance. Calculé par les lois de la physique, l'impédance et le toleracitivity de n'importe quel pendant sont égaux, ainsi on peut être mesuré et éliminé les effets du pendant à partir de toute la sortie par le déphasage du circuit d'oscillation.
L'émetteur de niveau d'accès de radiofréquence est un produit de niveau continu de mesure basé sur le principe de la conductivité de rf. Le produit a plusieurs avantages, tels que la sensibilité de forte stabilité et élevée et un plus grand choix de mesure. Comparé au mètre de niveau capacitif traditionnel, l'uniquedesign peut simplement et commodément réaliser l'arrangement d'instrument. Une fois que l'arrangement est accompli, il peut être employé normalement et exempt d'entretien pour la vie. De sorte que les utilisateurs puissent intuitivement comprendre le fonctionnement de l'équipement, et l'affaire opportune avec les problèmes, dans des occasions industrielles complexes est également aussi sûr et fiable.
Caractéristiques de conception de NYSP-M19 Anti-accrochant l'émetteur de niveau d'accès de rf avec la chaîne de mesure étendue
◎anti accrocher : la conception de circuit motrice unique de bouclier améliore l'anti capacité accrochante
◎gamme d'alimentation d'énergie : gamme fonctionnante d'alimentation d'énergie : 13 | 35vdc
◎la température de processus de sonde : - ℃ 100 | ℃ 800
◎Aucune mesure de zone en angle mort, ne peut être appliquée à une gamme étendue d'occasions de niveau matérielles de mesure de plus de dix centimètres ou même de plusieurs centimètres
◎La gamme de mesure maximum peut atteindre cent mètres, même centaines de mètres
◎La mesure matérielle visqueuse d'interface est un grand avantage de cet instrument
◎sortie stable et fiable, résistante aux cendres volantes, au matériel en baisse, à la vapeur d'eau, à la cristallisation et à la cire
◎aucun mouvement, pas pièces faciles à porter, aucun nettoyage, entretien et élimination des imperfections réguliers
Paramètres techniques de NYSP-M19 Anti-accrochant l'émetteur de niveau d'accès de rf avec la chaîne de mesure étendue
| Application typique | Liquide (corrosion, conductivité, basse constante diélectrique, agitation, d'interface, de déshydratation électrique, de viscosité, de gamme profondément bien, ultra étendue et d'autres occasions) |
| La poussière (conductivité, poudre isolante, etc.) | |
| Solide (conductivité, isolation, solide isolant à très haute température, etc.) | |
|
modèle de produit
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forme d'antenne
|
Câble mou, câble mou isolé, câble mou non isolé, tige dure, tige dure isolée, tige dure isolée aux deux extrémités, tige dure cylindrique |
| Matériel d'antenne | PTFE, 304 316 |
| gamme de mesure | 3m, 20m (profondément le puits peut mesurer des centaines de mètres et peut être adapté aux besoins du client) |
| Longueur d'onde | 635-650mm |
| Précision de mesure | 0.05%~0.1%F.S |
| Alimentation d'énergie | 24VDC |
|
sortie de signal |
4… 20mA/HART/RS485/Modbus…. |
| La température de processus | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pression de processus |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Connexion de processus | filet de vis, bride (sélectionnable) |
| Interface électrique | M20*1.5, ″ TNP DE ½ |
| niveaux de la protection | IP65, IP67, IP68 (sélectionnables) |
| Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
