Détails sur le produit:
|
Application typique: | Application de processus complexe (corrosion de Stong) | Modèle de produit: | NYRD805 |
---|---|---|---|
Type d'antenne: | type de tige (PFTE) | Matériel d'antenne: | 304, PTFE |
Chaîne de mesure: | 10m, 20m (adaptés aux besoins du client) | La température de processus: | -40°C~+130°C (le °C above130 a adapté aux besoins du client) |
Pression de processus: | -0.1~0.3Mpa (adapté aux besoins du client) | exactitude de mesure: | 0.05%~0.1% F.S |
Surligner: | Non type émetteur de radar de contact de niveau,Capteur de Rod Type Radar Liquid Level,Mètre de niveau 26ghz de radar industriel |

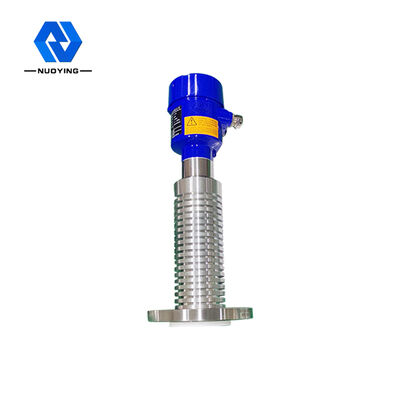

La structure compacte facile d'installer le mètre de niveau du radar 26GHz n'entrent en contact avec non aucune pollution Applicatons industriel
Mètre de niveau du radar 26GHz anti-corrosif non affecté par principe de fonctionnement d'Adaptbility de mousse largement

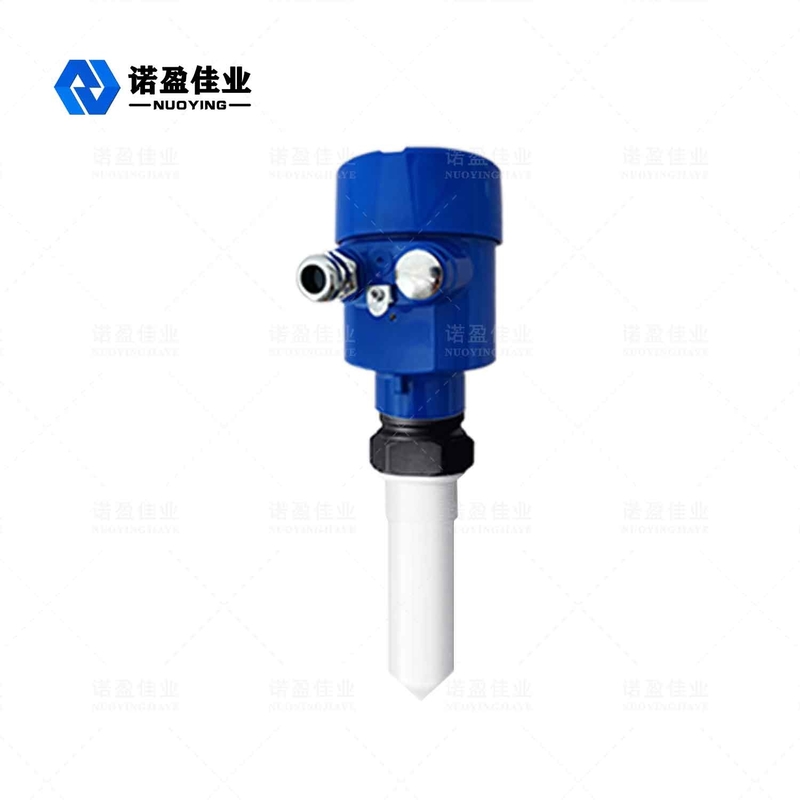

Les capteurs de niveau de serie du mètre NYRD80X de radar sont le type à haute fréquence du radar 26GHz instruments de mesure de niveau, avec une gamme de mesure maximum de 80 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer l'analyse de signal et le traitement à un niveau supérieur, de sorte que l'instrument puisse être utilisé pour certaines conditions complexes de mesure telles que le réacteur et le silo solide.
Son antenne transmet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Quand la vague d'impulsion atteint la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore. Le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, le moment pris pour l'électromagnétique saluent la portée la cible et le retour au récepteur après réflexion est presque instantané).
caractéristique de conception de niveau de mètre du radar 26GHz
◎Petite taille d'antenne, facile à installer ; Non radar de contact, aucun usage, aucune pollution.
◎Presque exempt de la corrosion et de la mousse ; Il n'est pas affecté par le changement de la densité, de la température et de la pression moyennes. En outre, la poussière forte
l'environnement a peu d'impact sur le fonctionnement du mètre de niveau à haute fréquence.
◎Une longueur d'onde plus courte, une meilleure réflexion pour la surface solide inclinée.
◎Petit angle de faisceau et énergie concentrée, qui augmente le signal d'écho et aide à éviter l'interférence.
◎De plus petites avances d'angle mort de mesure pour améliorer l'interprétation dans la petite mesure de réservoir.
◎Rapport signal/bruit élevé, même dans le cas des fluctuations, il peut exécuter mieux.
◎À haute fréquence, c'est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique.
paramètre de niveau de produit de mètre du radar 26GHz
Application typique | Application de processus complexe (corrosion de Stong) |
Modèle de produit | NYRD805 |

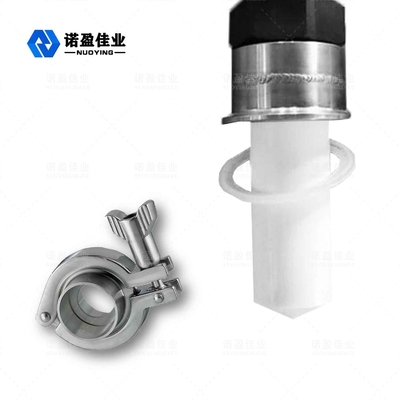

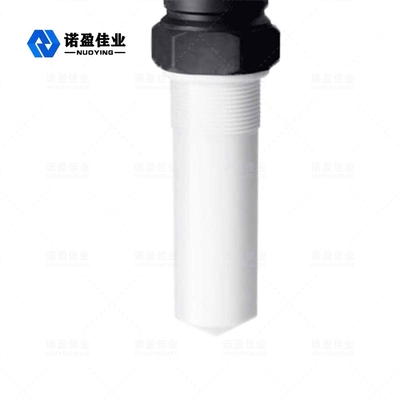

Type d'antenne | type de tige, |
Matériel d'antenne | 304, 316, PP, PFA |
Chaîne de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
Exactitude de mesure | 0.05%~0.1% F.S |
La température de processus | ℃ 40~+130, - ℃ 40~+150, - 40~+26 ℃, 40~+℃ |
Processus Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

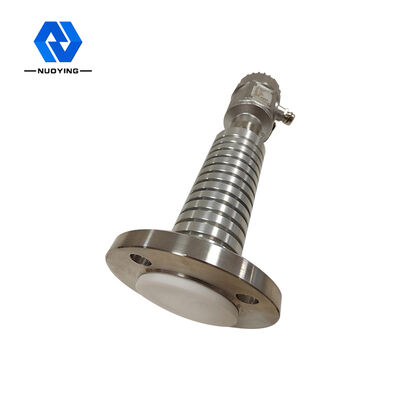

Connexion de processus | fil, parenthèse, bride, bride sanitaire (facultative) |
Interface électrique | M20 X 1,5, TNP de 1/2 " |
Puissance d'approvisionnement | 24VDC (à deux fils, à quatre fils), 220VAC |
Sortie de signal | 4-20 mA /HART/RS485/Modbus.. |
Catégorie de protection | IP67, IP68 (facultatifs) |
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctet (détails dans le certificat) |
