Détails sur le produit:
|
Numéro de modèle: | NYLU-JB | Alimentation d'énergie: | 12~24VDC |
---|---|---|---|
Classe d'exactitude: | 1,0, 1,5 | Pression nominale: | 1.6Mpa |
Perte de pression: | Coefficient de traînance cd≤2.4 | Catégorie anti-déflagrante: | voir le certificat pour des détails |
La température moyenne: | -40~350°C | Le signal de sortie: | Signal actuel standard 4~20mA |
Surligner: | compteurs de débit liquides de 20mA Digital,Compteurs de débit liquides de vortex,compteur de débit liquide de la turbine 1.6MPa |
Le vortex Digital 4-20mA de coût bas a produit les compteurs de débit liquides
Description
Ce compteur de débit de la sortie 4-20mA emploie la technologie différentielle avancée, avec l'isolement, les mesures de armature, de filtrage et autres de surmonter les produits semblables, la résistance aux chocs pauvre, le petit désordre de données de signal et d'autres questions, et l'utilisation d'une technologie unique et des mesures de sauvegarde d'ensemble capteur d'assurer la fiabilité de produit.

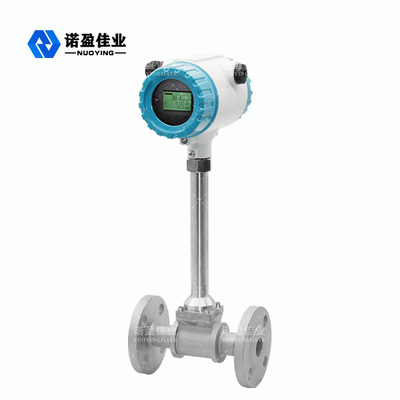

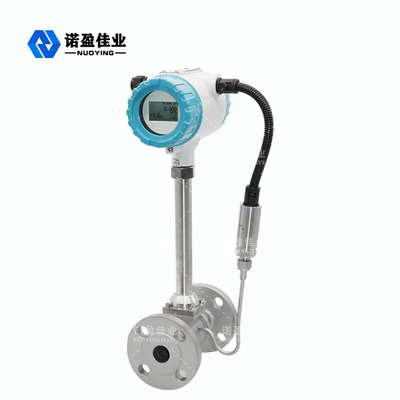

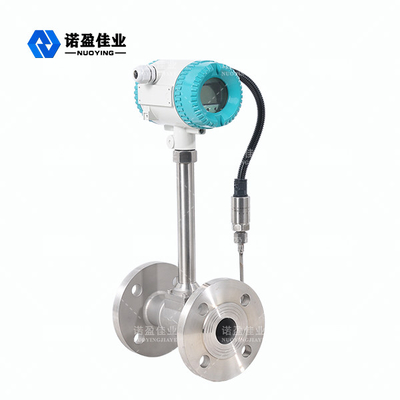

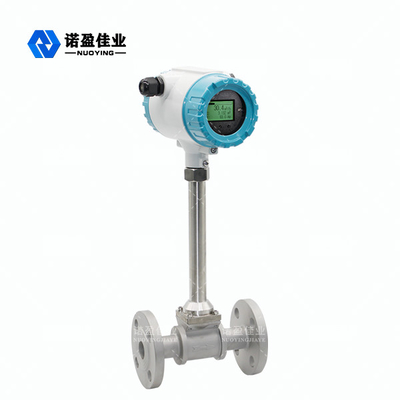

Images détaillées
Spécifications
Le vortex Digital 4-20mA de coût bas a produit les compteurs de débit liquides | |||
Passage nominal (millimètres) | 15, 20, 25, 40, 50, 65, 80, 125, 150, 200, 250, 300 | ||
Matériel d'instrument | 1Cr18Ni9Ti | ||
Pression nominale (MPA) | PN1.6Mpa ; PN2.5Mpa ; PN4.0Mpa | ||
La température moyenne mesurée | -40℃ | +250℃ ; -40℃ | +350℃ | ||
Conditions environnementales | La température | Humidité | Pression atmosphérique |
-10℃ | +55℃ | 5% à 90% | 86 | 106Kpa | |
Exactitude | Liquide : ±0.5 pour l'indication ; Gaz ou vapeur : ±1.0, ±1.5 | ||
Rapport de gamme | 1h10 ; 1h15 | ||
Le signal de sortie | 4-20mA ou impulsion facultative | ||
Alimentation d'énergie | Capteurs | Émetteurs | Live Display Type |
C.C de 12V DC/24V | C.C 24V | L'instrument vient avec la batterie au lithium 3.2V | |
Méthode d'installation | Brident le fixage ou la connexion intégrée de bride | ||
Catégorie anti-déflagrante | ExdllBT6 | ||
Catégorie de protection | IP65 |
Le vortex Digital 4-20mA de coût bas a produit les compteurs de débit liquides | ||
Chaîne d'écoulement | ||
Calibre (millimètres) | Gamme liquide (M3/H) | Fourneau à gaz (M3/H) |
DN15 | 1.2-6.2 | 5-25 |
DN20 | 1.5-10 | 8-50 |
DN25 | 1.6-16 | 10-70 |
DN32 | 1.9-19 | 15-150 |
DN40 | 2.5-26 | 22-220 |
DN50 | 3.5-38 | 36-320 |
DN65 | 6.2-65 | 50-480 |
DN80 | 10-100 | 70-640 |
DN100 | 15-150 | 130-1100 |
DN125 | 25-250 | 200-1700 |
DN150 | 36-380 | 280-2240 |
DN200 | 62-650 | 580-4960 |
DN250 | 140-1400 | 970-8000 |
DN300 | 200-2000 | 1380-11000 |
Caractéristiques
· Aucun pièces mobiles, stabilité à long terme, structure simple et facile à installer et maintenir
· Utilisant le circuit de bruit et la tête antivibrationne de capteur, avec une certaine représentation anti-environnementale de vibration
· Utilisant la technologie simple de micro-ordinateur de puce de puissance très réduite, une batterie au lithium du PC 3.2V10AH avec plus de 5 ans de durée de vie
· Le coefficient d'instrument de la correction non linéaire par le logiciel, améliorent l'exactitude de mesure
· Petite perte de pression, grand choix de mesure
· Utilisant EEPROM à l'écoulement cumulatif de mise hors tension de la protection, protection pendant plus de 10 années
Applications
Le compteur de débit de la sortie 4-20mA est un débitmètre volumétrique qui peut mesurer l'écoulement volumétrique du gaz, la vapeur ou le liquide, l'écoulement volumétrique ou l'écoulement de la masse. Et peut être employé comme émetteur d'écoulement dans le système de contrôle automatisé.
Produits connexes
FAQ
Q : Combien de temps me répondrez-vous ?
: Nous vous contacterons dès que possible mais d'ici 12 heures
Q : Est-ce que je peux obtenir quelques échantillons ?
: Oui, l'ordre d'échantillon est disponible pour le contrôle de qualité et l'essai du marché. Mais vous devez payer le coût exprès.
Q : Quand pouvez-vous vou'charger de la votre production ?
: Une fois qu'obtenant votre confirmation de produit et recevant le paiement d'avance, la production sera commencée immédiatement.
Q : Quel est délai de livraison ?
: Cela prend habituellement environ 3-5 jours ouvrables pour la commande et 10-15 jours pour le grand ordre.
Q : Comment commandez-vous votre qualité ?
: Trois étapes d'inspection (d'original, de production, et de produits finis) + bon service de garantie (1 an de libre pour changer un neuf sans tous facteurs humains de dommages).
Q : Quels certificats avez-vous ?
: ISO9000, CE, certification anti-déflagrante, RoHs prêt. Et avant le delievry des marchandises, la certification d'inspection de qualité et de sécurité publiée par les troisième pièces peut également être offerte.
Q : Est-ce que je pourrais visiter votre usine ?
: Très bienvenu ! Mouche au port d'air de Xian Yang. C'était un grand plaisir pour nous.
Q : Quels sont vos termes de garantie ?
: Nous offrons 12 mois de temps de garantie.
Q : pouvez-vous fournir l'OEM et le service adapté aux besoins du client ?
: Oui, l'OEM et l'ODM sont les deux disponibles, nous ont le département professionnel de R&D qui peut fournir les solutions professionnelles pour vous.
Description de compteur de débit de turbine
Le compteur de débit de vortex de NYLU-JB est recherché et produit selon le principe de l'écoulement de vortex de Karman, et est principalement utilisé pour la mesure d'écoulement des fluides moyens dans les canalisations industrielles, telles que le gaz, le liquide, la vapeur et d'autres médias. Il est caractérisé par la petite perte de pression, gamme étendue de mesure, haute précision, et n'est pas presque affecté par des paramètres tels que la densité, la pression, la température, la viscosité, etc. liquides en mesurant le débit de la condition de travail. Aucun pièces mécaniques mobiles, fiabilité tellement élevée et bas entretien. Les paramètres d'instrument peuvent être stables pendant longtemps. Le compteur de débit de vortex adopte le capteur piézoélectrique d'effort, qui a la fiabilité élevée et peut travailler dans la température ambiante fonctionnante de -20℃~+250℃. Il y a les signaux standard analogues et la sortie numérique de signal d'impulsion, qui est facile à être employée avec les systèmes numériques tels que des ordinateurs. C'est un instrument de mesure relativement avancé et idéal.
◎L'exactitude de mesure est haute, la fiabilité est haute, et aucune élimination des imperfections sur place n'est exigée.
◎Il peut transmettre des feux de signalisation au-dessus de longues distances, et peut être relié au réseau avec des ordinateurs pour réaliser la gestion centralisée.
◎Le conseil de amplification adopte une conception unique, qui peut être employée pour le gaz et le liquide.
◎Il y a des signaux standard analogues et des sorties numériques de signal d'impulsion, qui sont faciles à utiliser avec les systèmes numériques tels que des ordinateurs.
◎Des instruments anti-déflagrants peuvent être utilisés dans les endroits anti-déflagrants correspondants.
◎Conception et production adaptées aux besoins du client selon les besoins des clients.
Paramètre technique de compteur de débit de turbine
Alimentation d'énergie | 12~24VDC |
Pression nominale | 1.6MPa, 2.5MPa, 4.0MPa et en haut |
Classe d'exactitude | 1,0, 1,5 |
La température moyenne | -40~350°C |
Perte de pression | Coefficient de traînance cd≤2.4 |
Le signal de sortie | Impulsion de tension ≤IV de bas niveau ≥6V de haut niveau. Signal actuel standard 4~20mA |
Catégorie anti-déflagrante | ExiaIICT6Ga (voir le certificat pour des détails) |
