Émetteur de niveau magnétique de mesure d'aileron de réservoir pour anticorrosion liquide

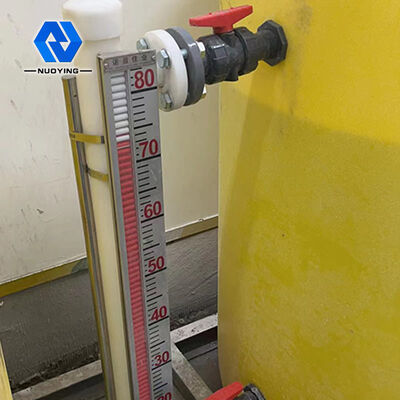

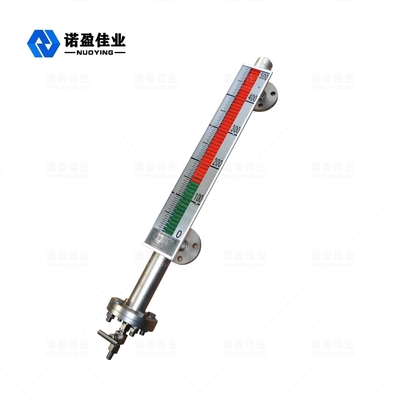

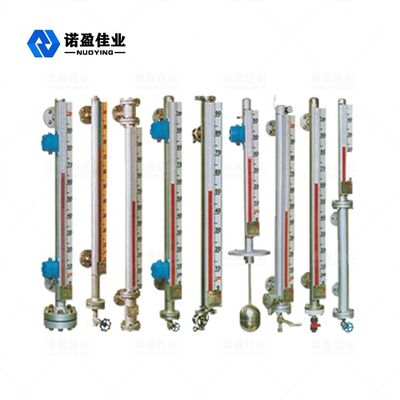

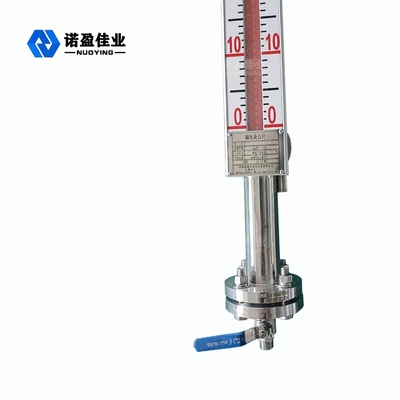

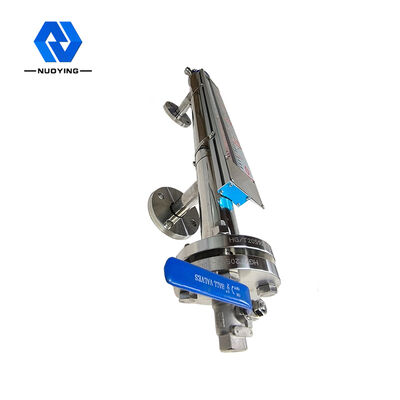

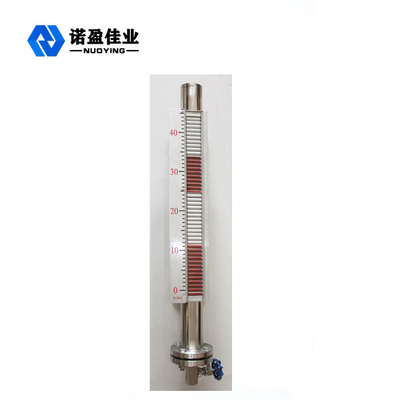

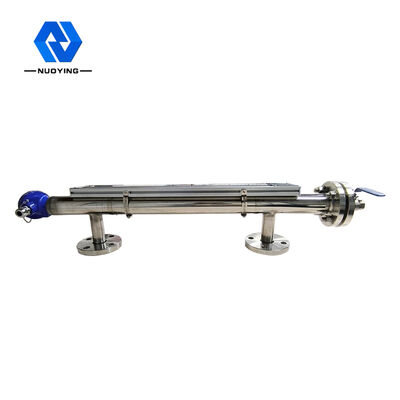

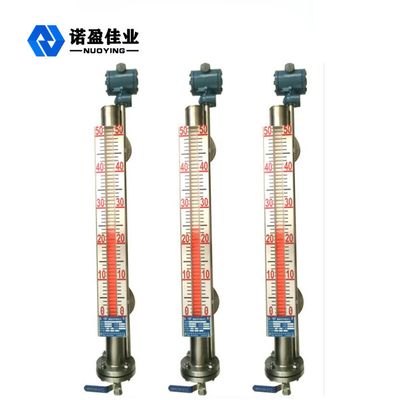

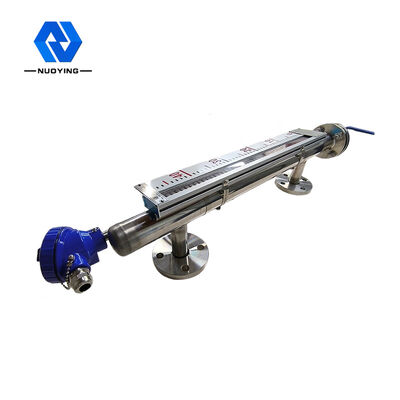

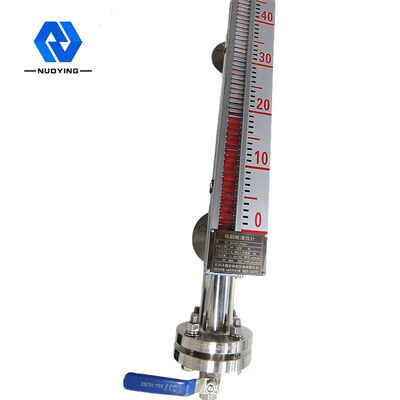

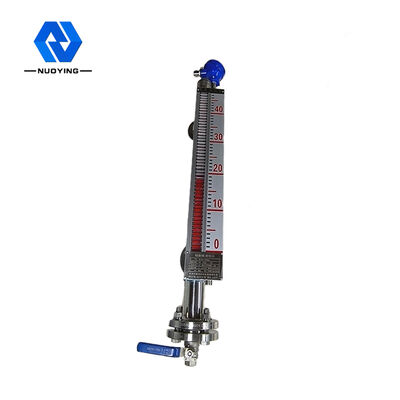

Indicateur de niveau magnétique à flotteur pour liquides corrosifs

Principe de fonctionnement

L'indicateur de niveau magnétique peut être utilisé pour la détection du niveau de fluide dans toutes sortes de tours, réservoirs, cuves, récipients sphériques et chaudières et autres équipements. L'indicateur de niveau magnétique peut assurer une étanchéité élevée, prévenir les fuites et convient aux applications à haute température, haute pression et résistantes à la corrosion.

L'indicateur de niveau magnétique possède une cavité pour accueillir la bille flottante (appelée tube de mesure ou tube principal), qui est composée d'un raccord avec le récipient par une bride ou une autre connexion appropriée. Selon le principe du raccord, avec le changement du niveau de liquide dans le récipient, la page dans la cavité et le niveau de liquide dans le récipient sont à la même hauteur, ce qui entraîne le mouvement de la bille flottante dans la cavité vers le haut et vers le bas, et monte et descend avec le niveau de liquide dans le récipient. À ce moment, nous ne pouvons pas voir le niveau de liquide, donc un affichage à colonne à rabat magnétique est installé à l'extérieur de la cavité.

La bille flottante dans le liquide et la partie de la bordure sont équipées d'un aimant permanent en acier. Lorsque le niveau de liquide mesuré fluctue dans le récipient, le corps de l'indicateur de niveau magnétique du tube de mesure monte, le flotteur dans l'aimant permanent par couplage magnétique entraîne un indicateur à colonne magnétique, la colonne tourne de 180°, entraînant le rouge, le blanc. Lorsque le niveau de liquide monte, la double colonne passe du blanc au rouge. Lorsque le niveau de liquide baisse, la colonne passe du rouge au blanc, et la jonction rouge et blanche de l'indicateur est la hauteur réelle du niveau de liquide à l'intérieur du récipient, afin d'obtenir une indication claire du niveau de liquide.

1. Bouchon de ventilation

2. Tube de mesure

3. Affichage à rabat magnétique

4. Colonne à rabat magnétique

5. Flotteur

6. Pince fixe

7. Panneau de signalisation

8. Vanne de vidange

9. Tuyau d'évacuation des eaux usées

10. Bride de connexion


Caractéristique de conception


◎Structure simple, solide et fiable, fonctionnement stable.

◎L'échelle d'affichage sur site est claire, accrocheuse et facile à lire.

◎Peut mesurer et indiquer le niveau de liquide corrosif, inflammable, toxique, à haute température, pollué par agitation.

◎Diverses formes d'installation et diverses formes de connexion peuvent être sélectionnées.

◎La plage de pression conçue va du vide complet à 10 MPa.

◎Plage de température de conception -160~+450℃.

◎Peut être spécialement conçu pour des pressions et températures spéciales.


Paramètre technique

* Remarques : Les produits peuvent être personnalisés selon vos exigences spécifiques !

Pour plus de détails sur le produit, veuillez me contacter !Merci~
