Détails sur le produit:
|
Application typique: | mesure de niveau liquide | Modèles de produit: | NYUHZ |
---|---|---|---|
Forme d'installation: | Le côté a monté, dessus monté | Matériel de corps: | 304、 316 |
Chaîne de mesure: | 0~6m | Précision de mesure: | 、 ±20mm du、 ±10mm du、 ±5mm de ±3mm (facultatif) |
Densité moyenne: | ≥0.425g/cm3 | Différence de densité: | ≥0.1g/cm3 |
Surligner: | Le côté a monté l'indicateur de niveau d'aileron magnétique,Indicateur de niveau 6m d'aileron magnétique liquide,Émetteur de niveau magnétique solide |

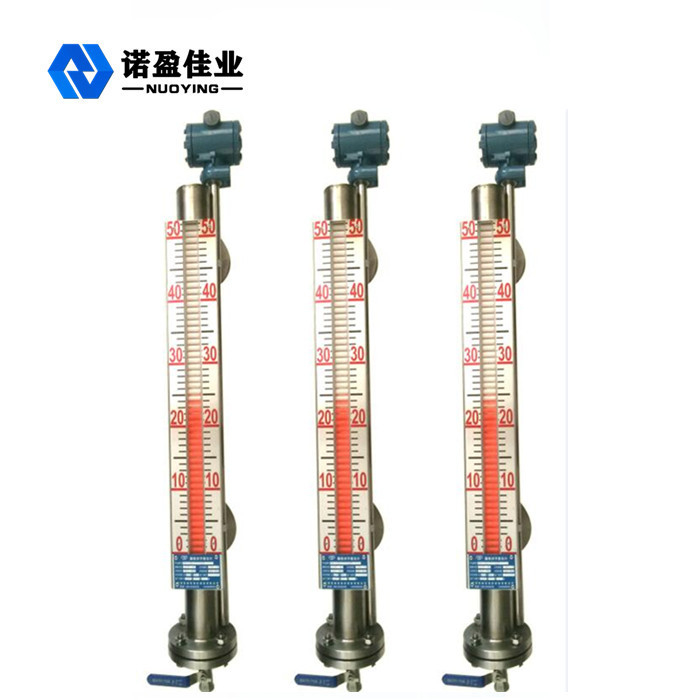

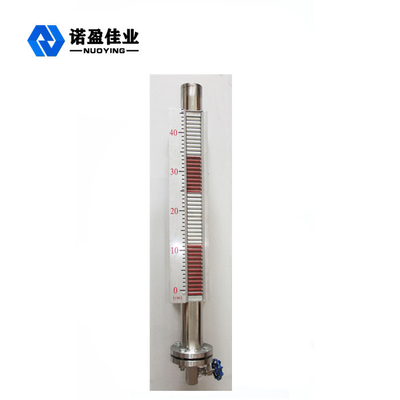

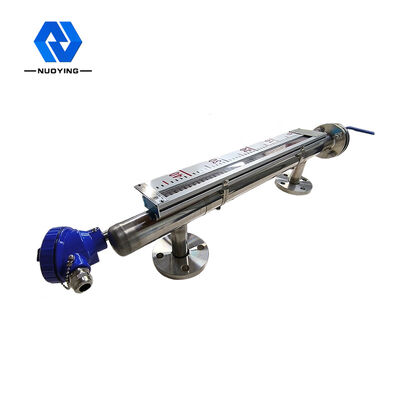

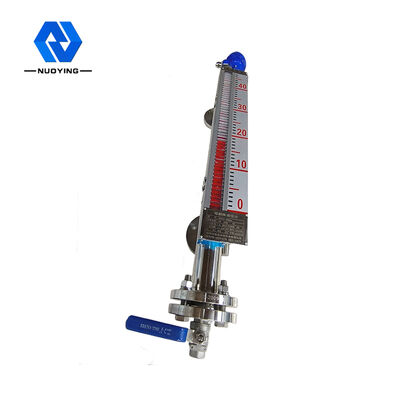

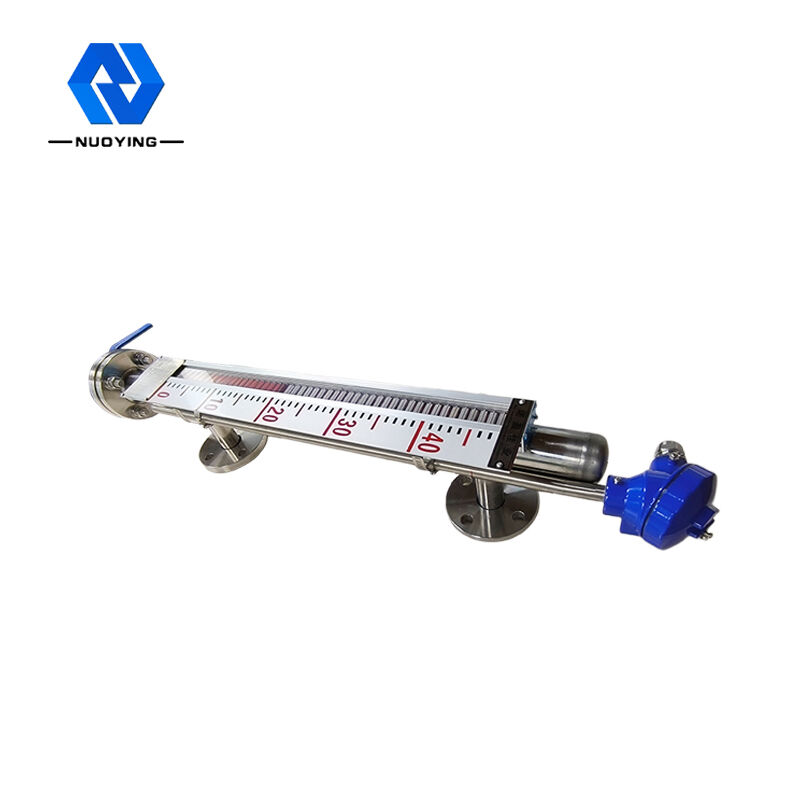

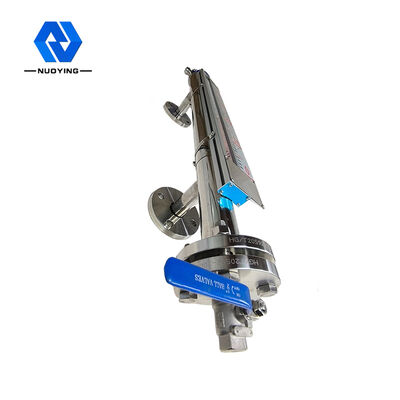

L'installation multiple forme l'opération stable magnétique d'indicateur de niveau d'aileron
Principe de fonctionnement d'indicateur de niveau d'aileron magnétique
Chaque jauge de niveau d'aileron magnétique a une cavité (appelée tube de mesure ou le tube principal) pour adapter à la boule de flottement. La cavité forme un connecteur avec le conteneur par la bride ou d'autres méthodes appropriées de connexion. Selon le principe du communicateur, le niveau liquide dans les changements de conteneur en haut et en bas, le niveau liquide de la cavité et le niveau liquide dans le conteneur sont à la même taille, ainsi elle conduit la boule de flottement dans la cavité pour se déplacer en haut et en bas, et des hausses et des chutes avec la hausse et la chute du niveau liquide dans le conteneur. Actuellement, nous ne pouvons pas voir le niveau liquide, ainsi un affichage magnétique de colonne est installé en dehors de la cavité.
Caractéristique de conception d'indicateur de niveau d'aileron magnétique
◎opération de structure, solide et fiable, stable simple
◎sur l'affichage de site l'échelle est claire, frappant et facile à lire
◎il peut mesurer et indiquer le niveau liquide avec le liquide souillé corrosif, inflammable, toxique, à hautes températures et agité
◎des formes multiples d'installation et les formes de connexion peuvent être choisies
◎gamme de pression de conception : plein vide à 10MPa
◎température ambiante de conception : - 160 | + ℃ 450
◎conception professionnelle pour la pression et la température spéciales
Paramètres techniques d'indicateur de niveau d'aileron magnétique
Application typique | Mesure de niveau liquide |
modèle de produit |
NYUHZ |
Forme d'installation | Le côté a monté, dessus monté |
Matériel de corps | 304 316 |
gamme de mesure | 0~6m |
Précision de mesure | ±3mm, ±5mm, ±10mm, ±20mm (sélectionnables) |
Densité moyenne | ≥0.425g/cm3 |
Différence de densité | ≥0.1g/cm3 |
Viscosité moyenne | ≤0.4Pa.S |
Sortie de contrôle | 220VAC, 1A |
Sortie de transmission | 4… 20mA (alimentation d'énergie 24VDC) |
La température de processus |
-50~+350℃ |
Pression de processus | -0.1~+16MPa |
Connexion de processus | bride (sélectionnable) |
rapport de résolution | ±1mm |
niveaux de la protection | IP65, IP67, IP68 (sélectionnables) |
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
