| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD-704 |
| Nombre De Pièces: | 1 PC |
| Prix: | $450~$1700/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 PCs/mois |

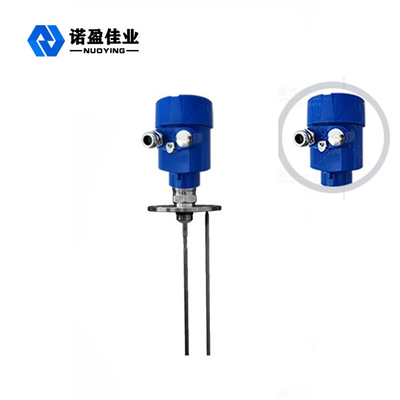

Bas diélectrique Constant Media de vague guidée de mètre de niveau à haute pression à hautes températures de radar
Principe de fonctionnement de bas diélectrique Constant Media de vague guidée de mètre de niveau à haute pression à hautes températures de radar
L'impulsion à haute fréquence de micro-onde émise par le radar de vague de guide voyage le long de l'ensemble de détection (le câble en acier ou la tige en acier). Quand le milieu mesuré est produit, les changements de constante diélectrique, entraînant la réflexion, et la partie de l'énergie d'impulsion est reflétés de retour. L'intervalle entre l'impulsion émise et l'impulsion reflétée est directement proportionnel à la distance du milieu mesuré.
Caractéristiques de conception de bas diélectrique Constant Media de vague guidée de mètre de niveau à haute pression à hautes températures de radar
◎le mètre de niveau de radar intelligent adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. C'est en contact mesure, avec la précision élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes ;
◎les divers modes de connexion de processus et types de composants de détection font la série 70X ont guidé le mètre de niveau de radar de vague approprié pour différentes conditions et applications de travail complexes. Comme : médias à hautes températures, à haute pression et bas de constante diélectrique ;
◎le mode fonctionnant d'impulsion est adopté, le produit a extrêmement - la basse puissance d'émission, et peut être installé dans divers conteneurs en métal et de non-métal, inoffensifs au corps humain et à l'environnement.
Paramètres techniques de bas diélectrique Constant Media de vague guidée de mètre de niveau à haute pression à hautes températures de radar
| Application typique | Liquide |
| Bas liquide de constante diélectrique | |
| modèle de produit | NYRD704 |
| Forme d'antenne | type de tube |
|
Matériel d'antenne |
PTFE, 304 316 |
|
L'échantillonnage d'écho |
55 fois/s |
| gamme de mesure | 6m |
| Précision de mesure | 0.05%~0.1%F.S |
| Alimentation d'énergie | 24VDC (deux ligne, ligne quatre), 220VAC |
| sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+250℃ |
| Pression de processus | -0.1~4.0MPa, |
| Connexion de processus | filet de vis, bride (facultative) |
| Interface électrique | M20*1.5, ″ TNP DE ½ |
| niveaux de la protection | IP65, IP67, IP68 (sélectionnables) |
| Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques de l'utilisateur
