Détails sur le produit:
|
Application typique: | poudre liquide et solide | Chaîne de mesure: | 5m |
---|---|---|---|
Fréquence: | 500MHz-1.8GHz | Forme d'antenne: | Type de Rod |
Précision de mesure: | ±10mm | La température de processus: | -40~250℃ |
Matériel de Shell: | En aluminium et en plastique | Pression de processus: | (- 0.1~4.0) MPA |
Surligner: | Émetteur de niveau guidé résistant de radar d'adhérence,émetteur de niveau de vague guidée de 5m,Émetteur de Rod Type Radar Gwr Level |

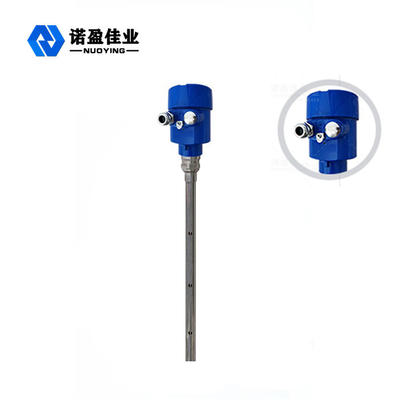

Résistant au mètre de niveau de radar de vague guidée d'adhérence avec la précision élevée de mesure
Principe de travail de résistant au mètre de niveau de radar de vague guidée d'adhérence avec la précision élevée de mesure
L'impulsion d'anticorrosif et de micro-onde émise par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre les milieux d'essai. En raison du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Caractéristiques de conception de résistant au mètre de niveau de radar de vague guidée d'adhérence avec la précision élevée de mesure
◎Le mètre de niveau d'objet de radar de vague guidée essaye la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, mesure contaczting, mesure highly-accurated, mesure focued. Sans compter que, qui est guidé le radar de vague n'est pas affecté par l'environnement d'application externe tel que la température et l'adhérence moyennes.
◎La série 70-X a guidé le mètre de niveau d'objet de radar de vague convient aux conditions de travail souples et aux applications compliquées de deversity dues aux modes de connexion de vers et aux types de processus de module de détection. Par exemple : milieu de chauffage, haut-faite pression sur et bas élevé de constante diélectrique.
◎Le moder fonctionnant d'impulsion, basse puissance d'émission, peut être installé dans une grande variété de corrosif, de conteneurs de non-métal et d'inoxydable non aucune rudesse au corps humain et aux environs autour.
Paramètre technique de résistant au mètre de niveau de radar de vague guidée d'adhérence avec la précision élevée de mesure
Application typique | Liquide |
Solide (poudre) | |
Modèle de produit | NYRD702 |
Forme d'antenne | type de tige |
Matériel d'antenne | 316 |
Échantillonnage d'écho | 55 fois /s |
Chaîne de mesure | 5m |
Exactitude de mesure | 0,05% | 0,1% F.S |
Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
La température de processus | -40~ °C +250 |
Pression de processus | -0.1~4.0MPa |
Connexion de processus | Fil, bride (facultative) |
Interface électrique | M20×1.5, ½ « TNP |
Catégorie de protection | IP 68 |
Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
