Détails sur le produit:
|
| Application typique: | poudre liquide et solide | MODÈLE DE PRODUIT: | NYRD701 |
|---|---|---|---|
| Échantillonnage d'écho: | 55 times/s | La température de processus: | -40~ +130°C |
| Interface électrique: | M20×1.5, ½ « TNP | Pression de processus: | (- 0.1~4) MPA |
| Catégorie anti-déflagrante: | ExiaIICT6Ga | Forme d'antenne: | câble unique, tige simple |
| Surligner: | Les microprocesseurs ont guidé l'émetteur de niveau de radar de vague,Capteur de niveau guidé par poudre solide de radar,capteur de niveau de liquide du radar 4MPa |
||

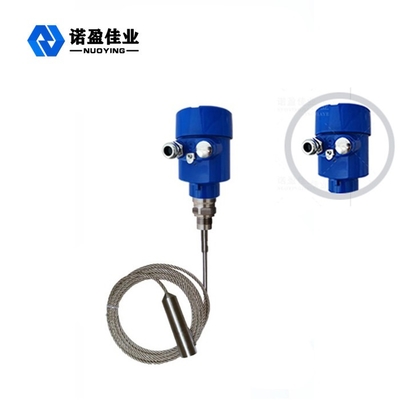

Les microprocesseurs avancés ont guidé le mètre de niveau de radar de vague pour des applications complexes
Principe de travail de mètre de niveau de microprocesseurs de radar avancé de vague guidée pour des applications complexes
L'impulsion d'anticorrosif et de micro-onde émise par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre les milieux d'essai. En raison du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Traitement d'entrée
Le radartool de vague guidée qui est un equiptment de mesure a visé la relation du voyage de temps. Les 701 fil et bride que l'anti-Corrtsion vague a guidé l'onde de radar fonctionne à la vitesse de la lumière, et le temps mobile peut être converti en signal de niveau de but par les composants électroniques. La sonde sage de fuctional d'anf émet l'impulsion et les propagations de haut-fréquence le long de la sonde de câble ou de tige.
Traitement de sortie
En entrant dans la position vide comme une taille E de réservoir (= zéro), la pleine taille F de réservoir (= gamme complète) et quelques paramètres d'application, les paramètres d'application automatiquement et Dy ajusteront le mètre sur l'environnement de mesure, correspondant à la sortie 4-20mA.
Caractéristiques de conception de mètre de niveau de microprocesseurs de radar avancé de vague guidée pour des applications complexes
◎Le mètre de niveau d'objet de radar de vague guidée essaye la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, entrant en contact avec la mesure, mesure highly-accurated, une mesure plus précise. Sans compter que, qui est guidé le radar de vague n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎La série 70-X a guidé le mètre de niveau d'objet de radar de vague convient aux conditions et aux applications de travail compliquées souples dues aux modes de connexion de versprocess et aux types de module de détection. Par exemple : milieu à hautes températures, haut-fait pression sur et bas de constante diélectrique.
◎Le moder fonctionnant d'impulsion, basse puissance d'émission, peut être installé dans une grande variété de corrosif, de conteneurs de non-métal et d'inoxydable non aucune rudesse au corps humain et aux environs autour.
Paramètre technique de mètre de niveau de microprocesseurs de radar avancé de vague guidée pour des applications complexes
| Application typique | Liquide (adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plat de flottement) |
| La poussière (cendres volantes, poudre de chaux) | |
| Solide (petites particules, grain, gravier, sable) | |
| Modèle de produit | NYRD701 |
| Forme d'antenne | Type de câble, type de tige, double type de câble, double type de tige, type de tube guide de vague |
| Matériel d'antenne | 304, 316 |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 6m, 30 m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pression de processus | -0.1~2.0MPa, - 0.1~4.0MPa |
| Connexion de processus | Fil, parenthèse, bride, bride (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP 65, IP 67, IP 68 |
| Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
