Détails sur le produit:
|
| Échantillonnage d'écho: | 55 fois /s | Chaîne de mesure: | 5m |
|---|---|---|---|
| exactitude de mesure: | 0,05% | 0,1% F.S | Alimentation d'énergie: | Alimentation d'énergie 220VAC |
| Interface électrique: | M20×1.5, ½ « TNP | Catégorie de protection: | IP 67 |
| Forme d'antenne: | Type de Rod | Application typique: | serpentin de chauffage à haute pression et intégré |
| Surligner: | Émetteur de niveau sage 6m de vague guidée,Type à haute pression émetteur de Gwr de niveau,Émetteur de niveau d'anti radar de corrosion |
||

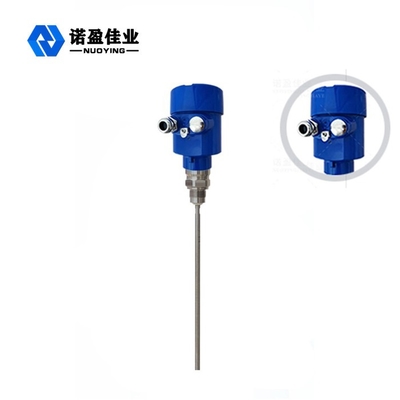

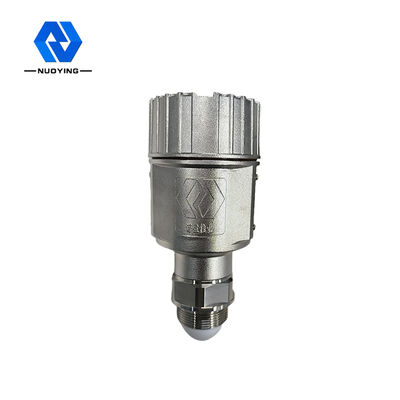

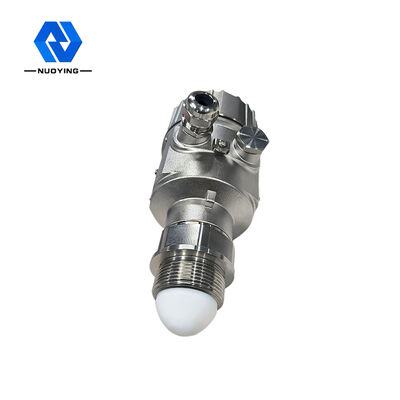

émetteur unique NYRD à haute pression 702 de niveau de 5m Echo Discovery Guided Wave Radar
Principe de fonctionnement de l'émetteur unique NYRD à haute pression 702 de niveau de 5m Echo Discovery Guided Wave Radar
L'impulsion d'anticorrosif et de micro-onde émise par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre les milieux d'essai. En raison du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Traitement d'entrée
Le matériel radar de vague guidée est un foyer d'instrument de mesure selon le principe du voyage de temps. Les courses de vague de matériel radar à la vitesse de la lumière, et le temps de fonctionnement peuvent être convertis en signal de niveau de but par les composants électroniques. La sonde émet l'impulsion de haut-fréquence et le liquild et les propagations le long de la sonde de câble ou de tige.
Traitement de sortie
En écrivant la taille vide E de réservoir (= zéro), la pleine taille F de réservoir (= gamme complète) et quelques paramètres d'application, les paramètres d'application adapteront automatiquement le mètre à l'environnement de mesure, correspondant à la sortie 4-20mA.
Caractéristiques de conception de l'émetteur de niveau NYRD à haute pression 702 Echo Discover y de radar unique de vague guidée de 5m
◎Le mètre de niveau d'objet de radar de vague guidée convient à la technologie transformatrice de micro-onde avancée et à la technologie transformatrice unique d'Echo Discovery Echo, entrant en contact avec la mesure, la mesure de grande précision, une mesure plus précise. En même temps, le radar de vague guidée n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎La série 70-X a guidé le mètre de niveau d'objet de radar de vague convient aux conditions et aux applications de travail compliquées souples dues aux modes de connexion de versprocess et aux sortes de module de détection. Comme : milieu à hautes températures, haut-fait pression sur et bas de constante diélectrique.
◎Le mode fonctionnant d'impulsion, basse puissance d'émission, peut être mis dans un grand choix de corrosif, conteneurs de non-métal, aucun mal au corps humain et l'environnement.
Paramètre technique de l'émetteur unique NYRD à haute pression 702 de niveau de 5m Echo Discovery Guided Wave Radar
| Application typique | Serpentin de chauffage intégré liquide, échelle, plat de flottement |
| Poudre de chaux de la poussière, poudre de ciment | |
| Petites particules solides, grain, gravier, sable | |
| Modèle de produit | NYRD702 |
| Forme d'antenne | type de tube guide de vague |
| Matériel d'antenne | 316 |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 5m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ +250°C |
| Pression de processus | -0.1~4.0MPa |
| Connectio de processus | bride |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection |
IP 65, IP 67 |
| Catégorie anti-déflagrante |
ExdIICT6Gb |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
