Détails sur le produit:
|
| Application typique: | liquide dans la corrosion forte, basse constante diélectrique | Interface électrique: | M20×1.5 |
|---|---|---|---|
| MODÈLE DE PRODUIT: | NYRD 701 | Forme d'antenne: | Type de câble, Rod Type |
| Matériel d'antenne: | PTFE, 304 | Échantillonnage d'écho: | 55 fois /s |
| Exactitude de mesure de chaîne de mesure: | 30 m /0.05 % | 0,1% F.S | Alimentation d'énergie: | 220VAC |
| Surligner: | mètre de niveau de radar de vague guidée de 30m,Émetteur contactable de radar de vague guidée,Émetteur de niveau de radar liquide fort de corrosion |
||

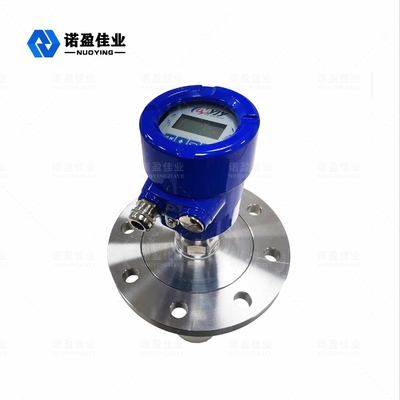

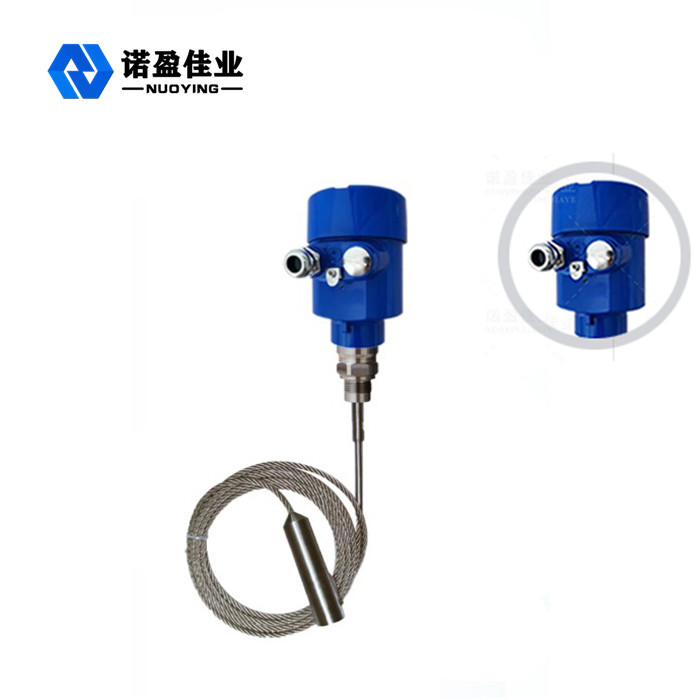

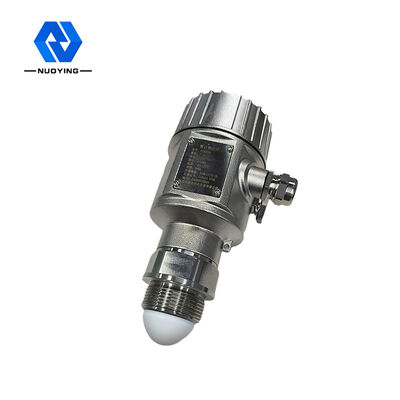

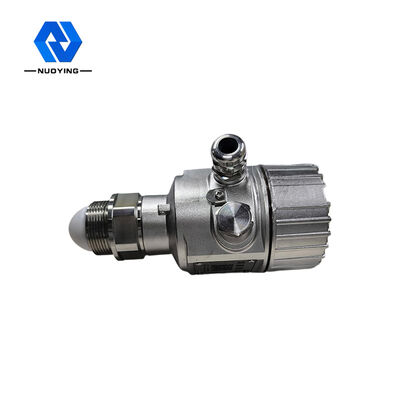

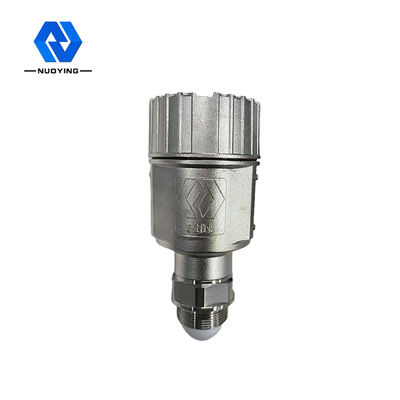

mètre de niveau de radar contactable de vague guidée de 30m pour le liquide fort NYRD 701 de corrosion
Principe de fonctionnement de mètre de niveau de radar contactable de vague guidée de 30m pour le liquide fort NYRD 701 de corrosion
L'impulsion à haute fréquence de micro-onde émise par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre le milieu mesuré. En raison du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Saisie
Le radar de vague guidée est un instrument de mesure basé sur le principe du voyage de temps. L'onde de radar fonctionne à la vitesse de la lumière, et le temps de fonctionnement peut être converti en signal de niveau d'objet par les composants électroniques. La sonde émet l'impulsion et les propagations à haute fréquence le long de la sonde de câble ou de tige.
Processus de sortie
En écrivant la taille vide E de réservoir (= zéro), la pleine taille F de réservoir (= gamme complète) et quelques paramètres d'application, les paramètres d'application adapteront automatiquement le mètre à l'environnement de mesure, correspondant à la sortie 4-20mA.
Caractéristiques de conception de mètre de niveau de radar contactable de vague guidée de 30m pour le liquide fort NYRD 701 de corrosion
◎Le mètre de niveau d'objet de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, mesure de contact, exactitude élevée de mesure, une mesure plus précise. En même temps, le radar de vague guidée n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎La série 70X a guidé le mètre de niveau d'objet de radar de vague convient pour différentes conditions et applications de travail complexes dues aux divers modes de connexion et types de processus de module de détection. Comme : milieu à hautes températures, à haute pression et bas de constante diélectrique.
◎Le mode fonctionnant d'impulsion, basse puissance d'émission, peut être installé dans un grand choix de métal, conteneurs de non-métal, aucun mal au corps humain et l'environnement.
Paramètre technique de mètre de niveau de radar contactable de vague guidée de 30m pour le liquide fort NYRD 701 de corrosion
| Application typique | Liquide (corrosion forte, basse constante diélectrique, adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plat de flottement et d'autres occasions complexes) |
| La poussière (cendres volantes, poudre de chaux, poudre de ciment, béton et d'autres médias) | |
| Solide (petites particules, grain, gravier, sable et d'autres médias) | |
| Modèle de produit | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Forme d'antenne | Type de câble, type de tige, double type de câble, double type de tige, type de tube guide de vague |
| Matériel d'antenne | PTFE, 304, 316 |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 6m, 30 m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pression de processus | -0.1~2.0MPa, - 0.1~4.0MPa |
| Connexion de processus | Fil, parenthèse, bride, bride (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP 65, IP 67, IP 68 (facultatif) |
| Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
