Détails sur le produit:
|
| Application typique: | poudre de ciment, cendres volantes, cristallisation | exactitude de mesure: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Interface électrique: | M20X1.5, % de ~NPT | Sortie de signal: | 4… 20mA/HART/RS485/Modbus. |
| catégorie dangereusement à l'épreuve explosives: | ExialICT6 GA, | Alimentations d'énergie: | 24VDC |
| La pression de processus: | -0. 1~1.0MPa, | La connexion de processus: | Fil, parenthèse, bride, bride sanitaire (facultative) |
| Surligner: | Capteur de niveau de liquide de radar de Stiring de courant,Émetteur de niveau intelligent liquide de radar,Émetteur de niveau liquide 26G de radar |
||

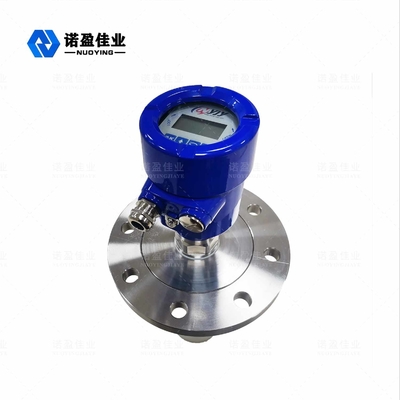

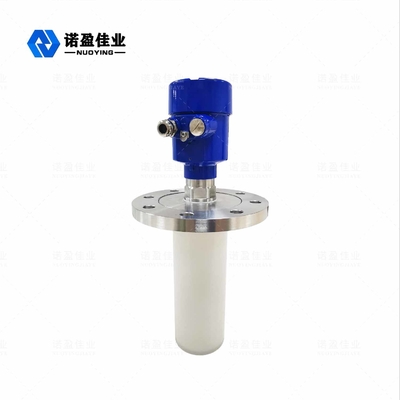

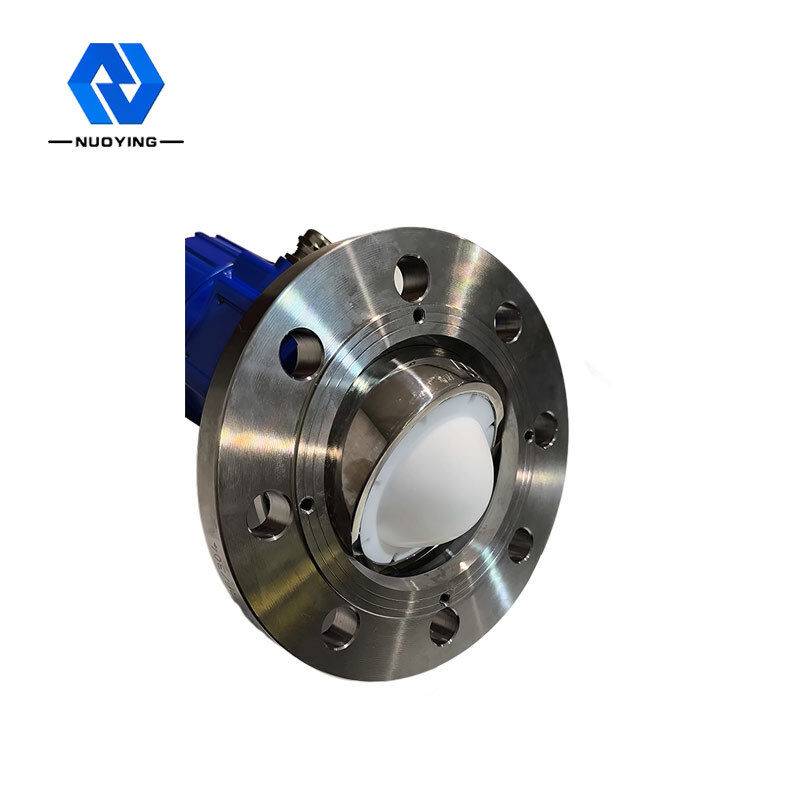

Liquide hautement corrosif 26 G Transmetteur de niveau radar intelligent NYRD 86
Le principe de fonctionnement du transmetteur de niveau radar intelligent 26 G liquide hautement corrosif NYRD 86
Les capteurs de la série Radar Level Meter (NYRD80X) sont de 26 GHz avec une technologie intelligente et anti-poudre de ciment, cendres volantes, fonctions de cristallisationinstruments de mesure de niveau radar, mesurant la distance maximale jusqu'à 80 mètres.L'antenne est encore optimisée et de nouveaux microprocesseurs rapides peuvent effectuer une analyse et un traitement du signal à plus haut débit, permettant au compteur d'être utilisé dans des conditions de mesure complexes telles que des réservoirs de réaction et des bacs solides.
en fonction de la différence de temps ultrasonique par rapport à l'émission à recevoir et connue pour déterminer le niveau sonore, les signaux micro-ondes sont traités par des équipements électroniques et finalement convertis en signaux électriques liés à la hauteur de l'objet.
Données de mesure : surface d'étanchéité du fond de filetage ou de la bride.
Remarque : Lors de l'utilisation de la temporisation du niveau radar, assurez-vous que le niveau de matériau le plus élevé ne peut pas entrer dans la zone aveugle de mesure (la zone indiquée en D sur la figure).
Caractéristiques de conception du transmetteur de niveau radar intelligent 26 G pour liquides hautement corrosifs NYRD 86
◎ La mesure de la zone aveugle est plus étroite, car la mesure d'un petit site de travail donnera également de bons résultats.
◎ Un rapport signal/bruit élevé, même en cas de fluctuations, permet également d'obtenir de meilleures performances.
cas de fluctuations peut également obtenir les meilleures performances de travail.
◎ La haute fréquence est le meilleur choix pour mesurer des références à constante diélectrique solide et faible.La haute fréquence est le meilleur choix pour mesurer des milieux solides et à faible constante diélectrique.
◎ La mesure de la zone aveugle est plus petite, car la mesure d'un petit réservoir donnera également de bons résultats.
◎ Un rapport signal/bruit élevé, même en cas de fluctuations, permet également d'obtenir de meilleures performances.
cas de fluctuations peut également obtenir de meilleures performances.
◎ La haute fréquence est le meilleur choix pour mesurer un milieu constant solide et à faible isolateur. La haute fréquence est le meilleur choix pour mesurer un milieu constant diélectrique solide et faible.
◎ Longueur d'onde plus courte, réflexion plus premium sur les surfaces solides inclinées.
Paramètres techniques du transmetteur de niveau radar intelligent 26 G liquide hautement corrosif NYRD 86
| Application typique | Divers liquides particulièrement fortement corrosifs |
|
modèle du produit |
NYRD86 |
|
Forme d'antenne
|

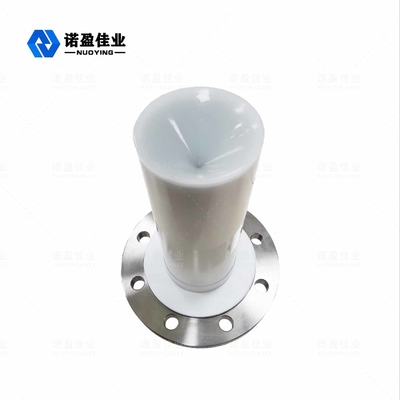

Bâton, goutte d'eau, plat, trompette, surface projetée, lentille
|
| Matériau de l'antenne | PTFE,304,316,PP,PFA |
| plage de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
| précision de la mesure | 0,05 % ~ 0,1 % FS |
| Tension d'alimentation | 24VDC (deux fils, quatre fils), 220VAC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus... |
| Température de processus | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
| Pression de processus |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
| liaison de procédure | filetage, support, bride, pinces (facultatif) |
| Interface électrique | M20*1.5,½ ″NPT |
| niveaux de protection | IP65, IP67, IP68 (facultatif) |
| classement antidéflagrant | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
