Détails sur le produit:
|
| Exactitude: | Liquide 1,0% ; Air 1,5% | Matériel: | SS316 |
|---|---|---|---|
| Pression évaluée: | 4.0MPa (DN15, DN25, DN40, DN50) | Niveau protecteur: | IP65 |
| Envergure: | Liquide : 2.5-100000L/h ; Air : 0.07-3000m^3/h | Rapport de gamme: | 10:1 (DN≤100mm) ; 5:1 (DN>100mm) |
| Connexion: | Vissez, maintenez, bridez | Sortie: | 4~20mA, RS485 |
| Type: | Rotamètre de tube en métal | Garantie: | 12 mois |
| Mettre en évidence: | Compteur de débit de flotteur de tube en métal IP65,Rotamètre de circulation d'air d'à section variable,Rotamètre de circulation d'air de tube en métal SS316 |
||

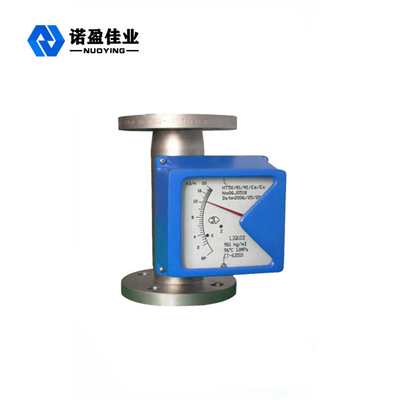

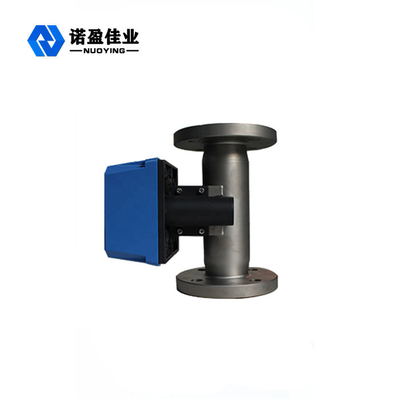

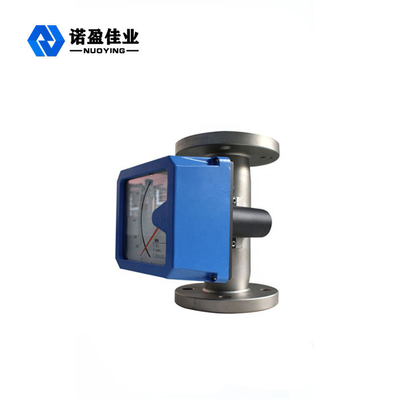

Le tube en métal de rotamètre de circulation d'air le compteur de débit de région de variable flottante
Description de rotamètre de circulation d'air :
Le rotamètre de tube en métal de série de NYGZ-L a la structure simple, le choix d'opération, de grande précision et grand fiable d'application. Peut résister à des pressions plus élevées que les rotamètres en verre. Les débitmètres de série de NYGZ-L ont l'indication locale, transmission à distance électrique, alarme de commutateur de limite, résistance à la corrosion, type de veste, atténuant le type et les variétés anti-déflagrantes. Il est très utilisé dans la mesure et le contrôle automatique de l'écoulement de liquide et de gaz dans la défense nationale, l'industrie chimique, le pétrole, la métallurgie, le courant électrique, la protection de l'environnement, l'industrie de médecine et de lumière et d'autres départements.
Quelques parties de la détection de débitmètre sont faites de matériel de l'acier inoxydable 1Cr18Ni9Ti, et peuvent également se composer de matériaux anticorrosion tels que Cr18Ni12Mo2Ti ou F46 dans des occasions spéciales. Excepté des caractéristiques spéciales, la taille du débitmètre est de 250 millimètres. La bride se reliante adopte la norme GB/T9119.8~10, et peut également être adaptée aux besoins du client selon les exigences particulières des utilisateurs
Paramètres de rotamètre de circulation d'air :
| Paramètre technique | |
| Pression nominale | DN15, DN25, DN50-- 4.0MPa (maximum : 20MPa) |
| DN80, DN100, DN150-- 1.6MPa | |
| DN80-- 10MPa maximum | |
| DN100-- 6.4MPa maximum | |
| DN150--4.0MPa maximum | |
| Temp moyen | Norme : -30℃~+120℃, haute température : 120℃~350℃ |
| Chaîne de diamètre | DN15,25,50,80,100,150 |
| Exactitude | 1,0% |
| Alimentation d'énergie | 24VDC (12~36VDC) |
| Viscosité | DN15 : η<30mpa> |
| DN25 : η<250mpa> | |
| DN50~DN150 : η<300mpa> | |
| Sortie de signal | 4~20mADC (à deux fils) ; HART Protocol joint a laissé |
| Type de connexion | Norme : Connexion de bride, GB/T9119-2000 |
| Chaîne d'écoulement | Liquide : 1.0-150000L/H ; Gaz : ³ /H de 0.5-3000m |
| Rapport de mesure | 10:1, |
| Anti-déflagrant | Type de sécurité intrinsèque : ExiaIICT6 |
| Type antidéflagrant : ExdIICT6l | |
| Matériel mouillé | R1 : 304,1Cr18Ni9Ti |
| RO : 316, 0Cr18Ni12Mo2Ti | |
| RL : 316L, 00Cr17Ni14Mo2Ti ; | |
| Ti : Alliage titanique ; | |
| RP : Revêtement de PTFE | |
Caractéristiques de rotamètre de circulation d'air :
1.Two dactylographie du milieu
Les rotamètres en métal ont pu examiner des types de gaz et de liquide deux moyens.
rapport de l'écoulement 2.Large
Le rotamètre avec le grand rapport d'écoulement de 1h10, liquide et milieu de gaz
3.simple et lecture claire de données
L'écoulement distribuent avec le displat numérique mécanique d'american national standard, avec ligne double pour montrer le débit et l'écoulement total.
4.Functions des rotamètres
Le rotamètre de gaz avec la connexion de bride et l'écoulement facultatif et divers de la sortie 4-20ma s'étendent pour vous référence.
application 5.Wide
Type vertical et horizontal méthodes d'installation qui est plus approprié pour différentes occasions.
la vie 6.Long et stabilité
Tous dans la construction en métal, conçue pour mesurer le milieu corrosif du &pressure à hautes températures
Il peut choisir le système de mesure des matériaux qui est fait d'acier inoxydable, alliage de cerf, titane, PTFE.
La structure de accouplement magnétique qui est garantie le transport de données, qui fait le signal est plus régulière.
