Compteur de débit de Venturi d'insertion de différence de pression 2.5MPa DN500 - DN2600

Grande insertion Venturi de différence de pression d'installation stabilité courte de taille de bonne

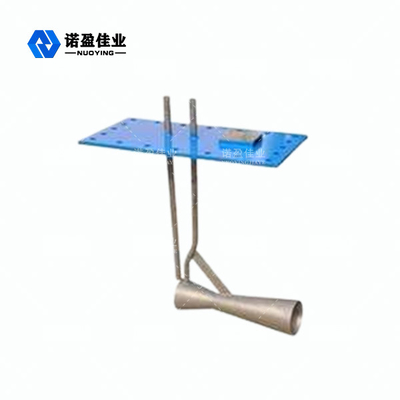

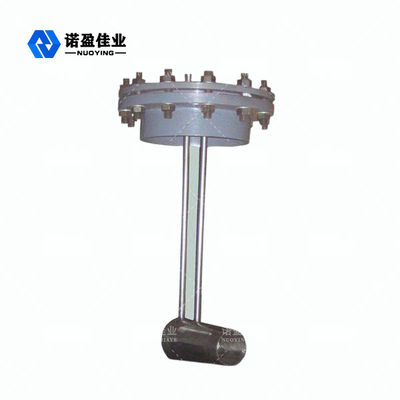

Le venturi d'insertion est un venturi classique plus de faible diamètre inséré au centre d'un tuyau circulaire. La différence entre la pression statique dans le tuyau droit avant et la pression statique dans la gorge de ce tuyau inséré est mesurée pour connaître le débit, qui peut être employé pour le débit des gaz avec de plus grands diamètres de tuyau (par exemple gaz de haut fourneau, fumée, etc.).

Principe de fonctionnement de Venturi d'insertion

Un dispositif pour mesurer la différence de pression des fluides, inventée par le physicien italien G.B. Venturi, par conséquent le nom. Un venturi est un tuyau que les premiers contrats et augmente alors graduellement. La différence de pression entre la section d'admission et la plus petite section est mesurée, et le débit est trouvé utilisant le théorème de Bernoulli. Le tube de Venturi comprend les pièces suivantes :① section d'admission : une section cylindrique courte, son diamètre est D ; section de contraction de ② : la forme d'un tube conique, angle de cône environ 21 de ° du ± 2 de ° ; gorge de ③ : une section droite courte, diamètre d'environ 1/3 à 1/4 D, égal de longueur au diamètre du tube ; section de diffusion de ④ : angle de cône du ° 8 | tube de cône de 15 °. De l'extrémité de la section d'admission 0,25 | 0.75D à l'extrémité d'un anneau de pression, là sont au moins quatre trous de pression, et anneau de pression à l'indicateur de pression. En outre, il y a également un anneau de pression de multi-orifice menant au manomètre au centre de la gorge. La différence de pression entre la section d'admission et la plus petite section (c.-à-d. la section de gorge) peut être mesurée par l'échelle du manomètre ou par un enregistreur automatique.

Caractéristique de conception de Venturi d'insertion

1. Taille courte d'installation, faciles à installer et coût bas.

2. Petite perte de pression, énergie économisante.

3. La bonne stabilité, peut être employée pour la surveillance de processus.

4. Grande différence de pression, choix de grande précision et grand de mesure.

5. Bonne stabilité, avec des caractéristiques douces de différence de pression.

6. L'éventail d'utilisation, de gaz général, de fumée, de gaz de haut fourneau contenant plus d'impuretés, etc., utilisation à long terme ne se produit pas phénomène de blocage. Avant et après que la section droite de tuyau soit plus courte que le dispositif de étranglement standard, au sujet de 1.5D avant et de 1D ensuite.

7. Avec la structure intégrée autocorrectrice en ligne de la température et de pression.

Paramètres techniques de Venturi d'insertion
