| Nom De Marque: | NUOYINGJIAYE |
| Model Number: | NYLD |
| MOQ: | PCs 1 |
| Prix: | $450 to $1700 /pcs |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | mois de 1000 PCs pré |

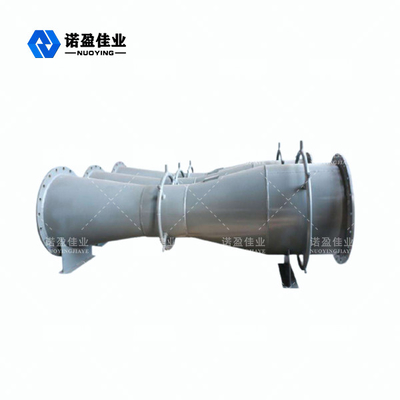

Petite perte de pression de représentation durable et stable Venturi classique
Principe de fonctionnement classique de Venturi
Le fluide qui remplit tuyau, quand il traverse la commande de puissance dans le tuyau, le débit formera une contraction locale au cou de gorge de venturi. Ainsi, les augmentations de débit, les diminutions de pression statique, ainsi du cou de gorge de venturi de section avant et après la différence de pression. Plus l'écoulement de fluide est grand, plus la différence de pression est grande, de sorte que la différence de pression puisse être mesurée basée sur la taille de l'écoulement. Cette méthode de mesure est basée sur l'équation de continuité d'écoulement (loi de conservation de masse) et l'équation de Bernoulli (loi des économies d'énergie).
Caractéristique de conception classique de Venturi
1. Structure simple dessus, durable et stable représentation.
2. Petite perte de pression, économisant l'énergie requise pour le transport liquide.
3. Calcul précis, petite consommation d'énergie.
4. Il peut être employé pour différents médias sales tels que le liquide, le gaz, la vapeur et l'écoulement en deux temps.
5. Le corps standard de venturi est plus long, environ 2 à 5 fois du diamètre de tuyau.
6. De l'ordre de 50 | 1200 diamètre, aucun besoin de vrai calibrage d'écoulement. Au delà de cette gamme, il peut être conçu et fabriqué par la référence. Quand de grande précision est exigé, vrai calibrage d'écoulement peut être exécuté.
Paramètres techniques classiques de Venturi
| Pression nominale | 0.25~4.0MPa, 0.25~6.3MPa |
| Diamètre nominal | DN50~DN1200, DN50~DN2600 |
| Exactitude | ±0.1%~±1.5% |
| La température de médias | -50℃≤ t ≤500℃ |
| Méthode de connexion | Connexion de bride, fileté, soudée |
| Normes | GB/T2624-2006, JJG640-94 et ASMEPTC19.5-2004 |
