Détails sur le produit:
|
| Méthode d'extraction de pression: | Extraction C de pression standard | Pression nominale: | ≤450MPa |
|---|---|---|---|
| Diamètre nominal: | DN50~DN2600 | Exactitude: | ±1.5%~±2.5% |
| température de fonctionnement: | -200~450℃ | Méthode de connexion: | Connexion de bride, connexion soudée |
| Surligner: | Type annulaire compteur de la Manche de débit de turbine,Compteur de débit de turbine de plat d'orifice DN50,Mètre liquide de turbine de structure |
||

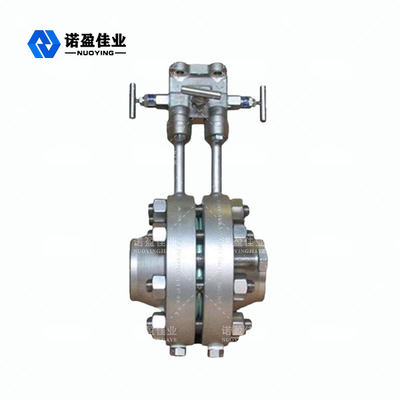

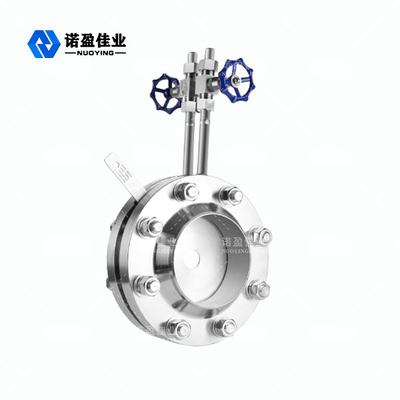

Type annulaire orifice liquide Tyoe Ring Plate Flowmeter de la Manche de la structure NYLD-KB
Le débitmètre annulaire de plat d'orifice de série de NYLD-KB est une sonde de débit de étranglement développée sur la base du plat d'orifice standard, parce qu'il adopte le type de canal annulaire structure, de sorte que les divers médias sales mesurés puissent facilement passer par la fente annulaire entre le plat d'orifice et le tuyau. Par conséquent, le débitmètre annulaire de plat d'orifice est très utilisé dans la mesure d'écoulement des médias sales.
Orifice Tyoe Ring Plate Flowmeter Working Principle de NYLD-KB
La section d'écoulement minimum du débitmètre circulaire de plat d'orifice est le trou circulaire au centre du plat, quand le fluide par le trou circulaire dû à la contraction soudaine du secteur et de l'accélération d'écoulement pour mesurer l'écoulement, et la section d'écoulement minimum du débitmètre circulaire de plat d'orifice est le bord externe du plat et du mur intérieur du tube pour former un cercle, le fluide par la contraction soudaine du secteur d'écoulement et l'accélération, le fluide autour du bord du plat d'orifice circulaire et la couche extérieure en résultant sera cylindrique, le principe de la résistance au fluide est semblable, ainsi le coefficient de résistance est provoqué par le débitmètre circulaire de plat d'orifice au fluide relativement semblable, qui permet à chacun des deux pour avoir un coefficient semblable de sortie.
Orifice Tyoe Ring Plate Flowmeter Technical Parameters de NYLD-KB
| Méthode d'extraction de pression | Extraction C de pression standard |
| Pression nominale | ≤450MPa |
| Diamètre nominal | DN50~DN2600 |
| Exactitude | ±1.5%~±2.5% |
| Température de fonctionnement | -200~450℃ |
| Méthode de connexion | Connexion de bride, connexion soudée |
Orifice Tyoe Ring Plate Flowmeter Design Feature de NYLD-KB
1. Non seulement peut mesurer l'écoulement des fluides généraux, mais également peut être appliqué aux fluides contenir de diverses impuretés (telles que la poussière, la suspension, la précipitation, etc.), comme de divers types d'air chaud de gaz, de fumée, de gaz naturel, d'eau en circulation de refroidissement, etc.
2. La vapeur surchauffée de mesure de vapeur saturée peut éviter l'habillage condensat constitué par interruption de vapeur, et quand la vapeur est envoyée encore, elle peut rapidement écrire la mesure précise. Une autre section du corps d'instrument a un tube de mesure droit, de sorte que les erreurs d'installation (telles que l'excentricité, les garnitures collant dans le tuyau) exercent peu d'effet sur la mesure de l'instrument une fois installées sur le site.
3. Utilisant la structure « d'anneau de pression égal », quand la longueur de la section droite de tuyau n'est pas assez longue, il peut encore être mesuré exactement. Par exemple : dans en aval d'un coude de 90°, le mètre peut avoir la 2D longueur avant ; dans en aval d'un coude de 30 °, le mètre peut avoir 0,5 longueurs de D avant.
4. Utilisant la connexion « de méthode de soudure », appropriée aux fluides à hautes températures et à haute pression (tels que la vapeur surchauffée), coût bas, travail fiable, représentation stable.
5. Adoptez la structure « d'isolation de veste », appropriée à la cristallisation facile, à la vaporisation facile et à d'autres fluides qui doivent être chauffés ou refroidis.
