Détails sur le produit:
|
| Rapport de gamme: | 1h10 | Contraintes du travail: | DN15~DN50 : 4.0MPa |
|---|---|---|---|
| Viscosité moyenne: | DN15<5mPa*s | Méthode de connexion: | Connexion filetée, connexion de bride |
| Longueur totale: | Signal d'impulsion, 4 | signal 20mA | Alimentation d'énergie: | 24VDC |
| Chaîne de mesure: | 2.5~60000) l/h de l'eau (, ³ /h de l'air (0.07~2000) m, (à 0,101025 MPA, 20℃) | Exactitude de mesure: | ±1.0%R, ±0.5%R, ±0.2%R (personnalisables) |
| Mettre en évidence: | Débitmètre de flotteur de tube en métal 24VDC,Débitmètre de flotteur de tube en métal de turbine,Débitmètre de turbine de tube en métal |
||

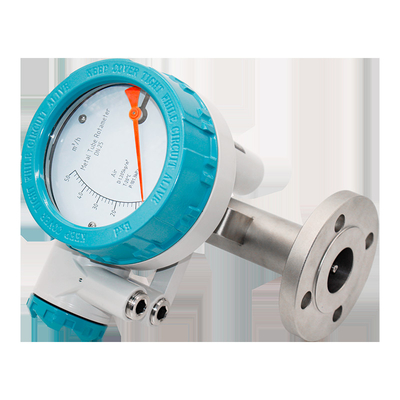

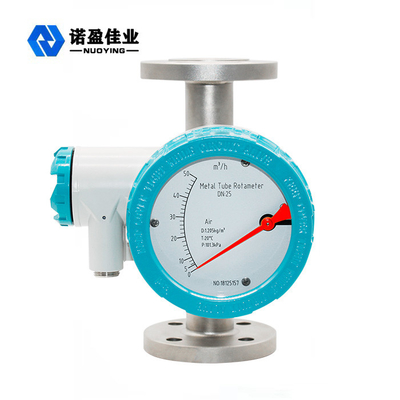

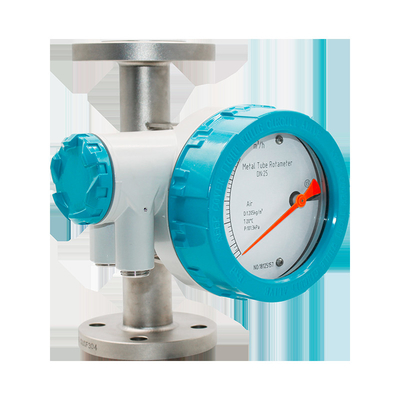

Débitmètre de grande précision de flotteur de tube en métal de l'éventail NYGZ-L de travail fiable
La structure de débitmètre de flotteur de tube en métal de série de NYGZ-L est le travail simple et fiable, étendue des applications de grande précision et large. Comparé au débitmètre en verre de rotor peut résister à haute pression. Le débitmètre de série de NYGZ-L a l'indication in situ, transmission à distance électrique, alarme de commutateur de limite, résistance à la corrosion, type revêtu, atténuant le type et les variétés anti-déflagrantes. Très utilisé dans la défense nationale, le produit chimique, le pétrole, la métallurgie, le courant électrique, la protection de l'environnement, l'industrie de médecine et de lumière et d'autres départements de liquide, la mesure d'écoulement de gaz et le contrôle automatique.
Des pièces de détection de débitmètre sont faites d'acier inoxydable 1Cr18Ni9Ti, des occasions spéciales peuvent également être faites de Cr18Ni12Mo2Ti ou F46 et d'autres matériaux anticorrosion. Excepté des caractéristiques spéciales, la taille du compteur de débit est de 250 millimètres, et la bride de connexion est la norme GB/T9119.8~10, qui peut également être adaptée aux besoins du client selon les exigences particulières des utilisateurs.
Principe de fonctionnement de débitmètre de flotteur de tube en métal de NYGZ-L
Quand le fluide du fond pour compléter des passages par le tube de mesure droit, le flotteur se lève sous l'action de la différence de pression, et la taille de la hausse de flotteur représente la taille de l'écoulement. Le flotteur se lève à une taille qui représente le débit et est transmise à l'indicateur par un accouplement entre l'aimant dans le flotteur et l'aimant dans l'indicateur, qui conduit l'indicateur dans l'indicateur pour tourner.
Paramètres techniques de débitmètre de flotteur de tube en métal de NYGZ-L
| Chaîne de mesure | 2.5~60000) l/h de l'eau (, ³ /h de l'air (0.07~2000) m, (à 0,101025 MPA, 20℃) |
| Exactitude de mesure | ±1.0%R, ±0.5%R, ±0.2%R (personnalisables) |
| Rapport de gamme | 1h10 |
| Contraintes du travail | DN15~DN50 : 4.0MPa |
| La température de médias | -80℃~+200℃ (F46 débitmètre rayé 0℃~80℃) |
| Viscosité moyenne | DN15<5mPa*s |
| Méthode de connexion | Connexion filetée, connexion de bride |
| Longueur totale | Signal d'impulsion, 4 | signal 20mA |
| Matériel de mesure de tube |
Type ordinaire : 1Cr18Ni9Ti Anticorrosion : Cr18Ni12Mo2Ti, 316L, 316 |
| Le signal de sortie | (4 à 20) mA à 2 fils, à 3 fils (0 à 10) mA |
| Linéarités | 1,0% |
| Alimentation d'énergie | 24VDC |
| Puissance | 25MW |
| La température d'environnement | -25℃~+55℃ |
| Catégorie anti-déflagrante | Exia IICT5 |
