Détails sur le produit:
|
| Plage de température moyenne: | -50℃~+200℃ | Pression d'utilisation: | 3000PSI |
|---|---|---|---|
| Effet d'effort: | Négligeable | Revêtement de corps de fourchette: | PTFE ou PFA standard |
| Alimentation d'énergie: | 24VDC, ≥50 mA | Exactitude de sortie (20℃): | ±0.1% de lecture |
| Niveau de protection: | IP67, IP68 | Shell: | Alliage d'aluminium |
| Surligner: | Mètre de densité portatif de diapason 24VDC,Mètre de densité de diapason d'alliage d'aluminium,Mètre de densité d'acier inoxydable de bride |
||

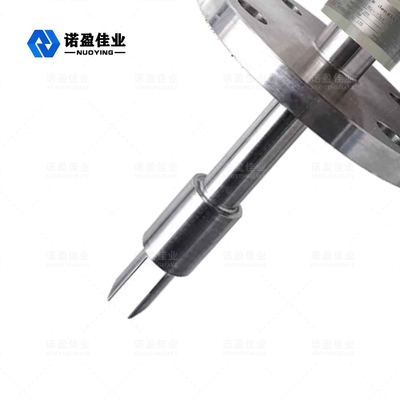

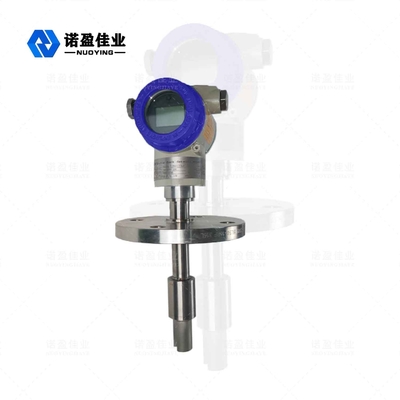

Le mètre de densité de diapason de l'alliage d'aluminium NYDE brident l'acier inoxydable 24VDC 0-600CP
Principe de fonctionnement de mètre de densité de diapason de NYDE
Les travaux de capteur basés sur le principe de la vibration composante, et l'élément est la pièce du diapason immergé dans le liquide mesuré. La mesure en ligne continue de la densité et de la température liquides, haute précision, plus sûr et fiable, peut être directement employée pour la production à régulation de processus. La pièce de diapason induit la vibration par un dispositif piézoélectrique interne fixe à l'extrémité inférieure du corps de fourchette. La fréquence d'oscillation est détectée par un dispositif piézoélectrique secondaire fixe à l'autre bout du corps de fourchette, et alors le signal est amplifié par le circuit sur le dessus. Entretien facile, aucun nettoyage régulier. La densité du liquide est étroitement liée à la fréquence de vibration quand les écoulements liquides mesurés. Quand la densité des changements liquides mesurés, la fréquence de vibration quand le liquide coule également des changements. Dispositif électronique sur microprocesseur de conversion, traitement des signaux intégré, calcul et fonctions diagnostiques. Par l'équation suivante, la densité du liquide mesuré peut être exactement calculée.
D= K0+K1T+K2T2
Densité non-calibrée de D= du milieu mesuré (kg/m3)
Fréquence de vibration de T= (μ s).
K0, K1, constante de K2=
En cours de détection de densité, le mètre de densité embrochable de NYDE peut automatiquement compenser l'influence de la température sur la densité (d) du milieu mesuré, et la pression n'a aucune influence significative sur la densité.
Paramètres techniques de mètre de densité de diapason de NYDE
| Chaîne de mesure | 0,5 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
| Chaîne de calibrage | 0,5 – 2,5 g /cc (0 – 2500 kg/m3) |
| Température ambiante moyenne | -50℃~+200℃ |
| Pression d'utilisation | 3000psi |
| Effet d'effort | Négligeable |
| Capteur de température intégré | Capteur de Digital |
| Matériel mouillé | 316L, 2205 alliages inoxydables et titaniques |
| Revêtement de corps de fourchette | PTFE ou PFA standard |
| Alimentation d'énergie | 24VDC, ≥50 mA |
| Sortie de signal analogue | 4-20 mA, RS485 Modbus RTU |
| Exactitude de sortie (20℃) | ±0.1% de lecture |
| Répétabilité de sortie (- 40~+85℃) | ± 0,05% FS |
| Connexion de processus | DIN 50 PN16 DIN 50 PN40 |
| Film encreur et RJT sanitaires | |
| Niveau de protection | IP67, IP68 |
| Shell | Alliage d'aluminium |
