Détails sur le produit:
|
| Exactitude: | <0> | Fréquence: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Chaîne de mesure: | - câble : 0-30m ; tige, coaxiale : 0-6m | Résolution: | 1mm |
| Vitesse de réponse: | 0.2S (selon l'utilisation réelle) | Échantillonnage: | échantillons de l'écho 55/s |
| Pression de processus: | -1 | 40bar | Logement de la catégorie de protection: | IP67, IP68 |
| Surligner: | Capteur de niveau guidé de radar d'acier inoxydable,Capteur de niveau guidé IP68 de radar,Capteur de niveau de réservoir liquide de radar |
||
Mesure précise guidée de capteur de niveau de radar de l'acier inoxydable NYRD701 bonne

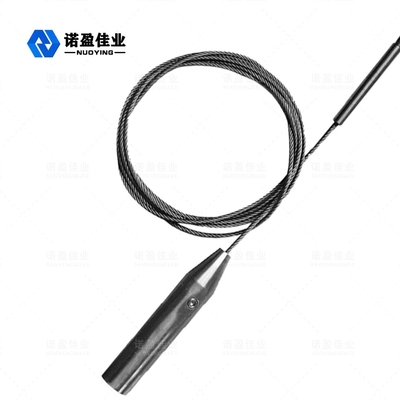

Capteur de niveau guidé de radar de l'acier inoxydable NYRD701
Avantages techniques d'indicateur de niveau de radar de vague guidée : indicateur de niveau de radar pour la mesure de niveau continue de liquide, de particules et de boue. N'importe quel milieu avec la constante diélectrique supérieur ou égal à 1,4 peut être mesuré. La mesure du mètre de niveau de radar n'est pas affectée par le changement moyen, le changement de température, le gaz et la vapeur inerte, la poussière, la mousse, etc. La portée maximale du radar de type poteau peut atteindre 6 mètres. L'exactitude du radar le mètre que de niveau est 1mm, la gamme est de 30 mètres, la haute température de 250 degrés, 40 kilogrammes de haute pression, le radar le mètre de niveau convient à la zone dangereuse d'explosion. Généralement utilisé pour mesurer le 5H00 CST de ≤ de viscosité et non facile de produire le milieu adhésif. L'indicateur de niveau de radar de vague guidée est un genre d'indicateur de niveau basé sur le principe de TDR. L'impulsion électromagnétique de l'indicateur de niveau voyage à la vitesse de la lumière le long du câble ou de la sonde. Une partie de l'impulsion de l'indicateur de niveau est reflétée pour former un écho et revient à l'émetteur d'impulsion le long du même chemin. L'inhibition forte de la vapeur et de la mousse, mesure n'est pas affectée. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion dans cette période de temps, et la taille du niveau liquide est calculée.
Paramètre technique guidé de capteur de niveau de radar de l'acier inoxydable NYRD701
| Paramètres | Fréquence : 100MHZ-1.8GHZ Chaîne de mesure : - câble : 0-30m ; tige, coaxiale : 0-6m Résolution : 1mm Vitesse de réponse : 0.2S (selon l'utilisation réelle) Exactitude : <0> |
| Interface de communication | Protocole de transmission de CERF |
| Répétabilité | ± 3mm |
| Échantillonnage | échantillons de l'écho 55/s |
| Signal de courant de sortie | 4-20mA |
| Connexion de processus | G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 | 40bar |
| Puissance | Puissance : 24VDC (± 10%), tension d'ondulation : 1Vpp Puissance : 22.5mA maximum |
| Conditions environnementales | ℃ de la température -40 | ℃ +80 |
| Logement de la catégorie de protection | IP67, IP68 |
| Niveaux d'explosion | EXia II CT6 GA |
| Connexion de fil de sortie d'alimentation et de signal d'énergie d'instrumentation | Partager un câble protégé parnoyau Entrée de câble : 2 M20 × 1,5 (le diamètre de câbles de 5 - 9mm) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
